Счетчик энергии 1-фазный электронный счетчик с ЖК-дисплеем

JEDNOFAZOWY LICZNIK LCD ENERGII ELEKTRYCZNEJ 5(45)A SDM120D

Miernik poboru energii elektrycznej NA SZYNĘ DIN, 1-fazowy

Specyfikacja:

• Standard międzynarodowy: Class 1 IEC 62053-21
• Napięcie znamionowe: 230V, 50/60 Hz
• Napięcie pracy: 161/279 V
• Prąd: (5)45A
• Prąd maksymalny: 45A
• Dokładność pomiaru: 0,1kWh
• Klasa dokładności: pierwsza
• Częstotliwość impulsów: 1000imp/kWh
• Wyświetlacz: 5+1 = 00000,0kWh
• Podtrzymanie pamięci - TAK
• Stopień ochrony: IP51
• Sygnalizacja sczytywania: LED
• Temp. pracy: -20°C - +50°C
• Wilgotność: <75%
• Montaż: szyna 35mm

• Dołączone akcesoria - pokrywki ochronne
• Wymiary z pokrywkami: 17,5x119x62 mm (1 moduł)
• Wymiary bez pokrywek: 17,5x98x62 mm (1 moduł)
• Waga - ok.. 0,1 kg

Charakterystyka wyjścia impulsowego:

• Napięcie: 5 - 27V
• Prąd: ≤ 27 mA DC
• Max. długość przewodów: 20 m
• Impuls: 90 ms
• Zaciski podłączenia: 6 i 7
• Maksymalne napięcie: 60 W DC
• Maksymalny prąd: 50 mA DC

Wyjście impulsowe wymaga zewnętrznego zasilania

Wymiary

• Wysokość: 119 mm
• Szerokość: 17,5 mm
• Głębokość: 62 mm

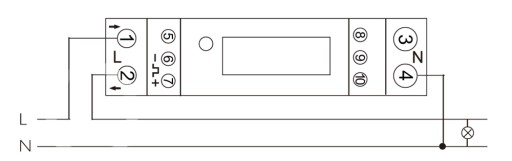

Schemat podłączenia

• Terminal 1: L-in
• Terminal 2: L-out
• Terminal 3 i 4: neutral
• Terminal 6 i 7: wyjście impulsowe

Schemat instalacji

1 - Szyna DIN

W porównaniu z tradycyjnym licznikiem ten jest lepszy,dokładniejszy i zajmuje dużo mniej miejsca

Zestaw Zawiera:

LICZNIK

INSTRUKCJĘ PO POLSKU
