ПЕРЕКЛЮЧАТЕЛЬ НАПРАВЛЕНИЯ ДЛЯ МОТОРОВ, ПРИВОДОВ ДЛЯ ВОРОТ

Товар

1 919  ₽
ПЕРЕКЛЮЧАТЕЛЬ НАПРАВЛЕНИЯ ДЛЯ МОТОРОВ, ПРИВОДОВ ДЛЯ ВОРОТ
  • 1 раз купили
  • 4.94  оценка
  • 23 осталось
  • 53 отзыва

Доставка

  • Почта России

    1463 ₽

  • Курьерская доставка EMS

    1832 ₽

Характеристики

Артикул
7700735490
Состояние
Новый
Model
przelacznik 3 poz
Rodzaj silnika
elektryczny
Marka
inny (przelacznik 3 poz cosmogate)
Kod producenta
przel 3 pozycyjny

Описание

PRZEŁĄCZNIK DO STEROWANIA SIŁOWNIKAMI ELEKTRYCZNYMI DO BRAM

Przełącznik umożliwia łatwe sterowanie siłownikami elektrycznymi na napięcie stałe 12-36V jak i silnikami elektrycznymi o takim napięciu.

Maksymalne obciążenie przełącznika 5-6A więc z powodzeniem obsłuży popularne siłowniki POWERJACK.

Przełącznik ma 3 stany stabilne:

- dźwignia na środku oznacza STOP (odcięte zasilanie na siłownik),

- dźwignia w lewo oznacza obroty w jedną stronę (np. wysuwanie siłownika)

- dźwignia w prawo oznacza obroty w drugą stronę (np. chowanie siłownika)

Przełącznik ma stany stabilne więc wystarczy przełączyć dźwignię w lewo/środek/prawo i w tej pozycji ona pozostanie (sama nie odbija) aż do czasu kolejnego ręcznego przełączenia w inną pozycję.

Jest to najprostsze sterowanie popularnymi siłownikami POWERJACK itp., które posiadają wbudowane krańcówki. Po prostu aby np. wysunąć siłownik wystarczy przełączyć przełącznik w pozycję np. lewą, siłownik zacznie się wysuwać a zatrzyma gdy dojdzie do swojej krańcówki lub gdy wcześniej ręcznie przełączymy dźwignię przełącznika w pozycję środkową (STOP). Analogicznie sterujemy chowaniem się siłownika. Oczywiście jeśli siłownik jest w ruchu czyli np się wysuwa a chcemy zmienić kierunek ruchu to należy najpierw zatrzymać siłownik (przełącznik w pozycję środkową) a dopiero gdy siłownik się zatrzyma (zwykle 1-2 sekundy) należy przełączyć dźwignię w drugą stronę.

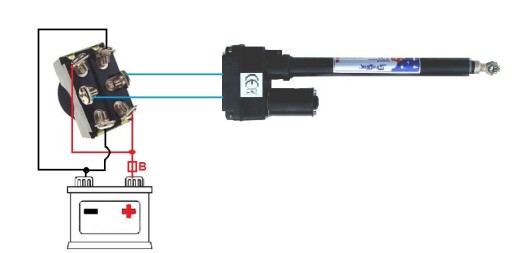

Poniższy schemacik pokazuje najprostsze podłączenie przełącznika do siłownika i zasilania czyli np. zasilacz czy akumulator.

PRZEŁĄCZNIK KIERUNKU DO SILNIKÓW, SIŁOWNIKÓW BRAMY Kod producenta przel 3 pozycyjny

Jak widać 2 przewody z siłownika podłączamy do środkowych pinów przełącznika.

Masę zasilania (minus) podłączamy do 2 pinów jednocześnie po przekątnej przełącznika.

Natomiast zasilanie od strony plusa podłączamy do pozostałych 2 pinów jednocześnie po drugiej przekątnej przełącznika.

Zawsze należy zastosować bezpiecznik B o wartości odpowiedniej dla danego siłownika (zwykle 1-2A)

Maksymalne obciążenie przełącznika 5A (chwilowo max 6A),

Maksymalne napięcie na przełącznik 50V DC

Wymiary przełącznika orientacyjne:

- długość 34 mm

- szerokość 25 mm

- wysokość całkowita z dźwignią 55 mm

- otwór montażowy 12 mm

Przełączniki są fabrycznie nowe.
