ЛЕСТНИЧНЫЙ КОНТРОЛЛЕР Светодиодное освещение лестницы 11-17к LCD ST (для датчиков Sharp)

Nowa wersja 11-17k LCD ST obsługująca wiele typów czujek (w tym czujki optyczne Sharp). Można mieszać czujki np. na dole Sharp a na górze PIR.

Inteligentne sterowniki schodowe firmy Nowoster - światło dla Twoich stóp!

UWAGA: W tej klasie cenowej do prawdopodobnie najlepsze oferta na rynku.

Inteligentny sterownik schodowy 11-17k LCD ST

Inteligentny sterownik oświetlenia schodowego 11-17k LCD: w obudowie na szynę DIN, z wyświetlaczem LCD (niebieskie podświetlenie) - 1szt. Na życzenie inne kolory LCD.

Współpracujące czujniki

Do podłączania czujek służą wejścia PD oraz PG. Należy pamiętać, że do tych wejść NIE WOLNO podłączać żadnego napięcia, gdyż grozi to uszkodzeniem sterownika! Sygnał podawany do sterownika może pochodzić ze współpracujących czujników (np. czujniki optyczne, mini PIR z adapterem, mini mini PIR z naszej oferty) lub klasycznych przycisków.

Jeśli nie jesteś pewien, czy wybrane przez Ciebie czujniki będą odpowiednie - zapytaj! Zachęcamy również do kontaktu z naszymi specjalistami (biuro(małpa)nowoster.pl). Chętnie doradzimy, jakie czujniki będą optymalne dla Państwa schodów. W celu konsultacji najlepiej przesłać drogą mailową kilka zdjęć schodów (może być również projekt schodów + foto miejsca, gdzie będą montowane). Na fotografiach prosimy uwidocznić w szczególności początek schodów na górze i dole, korytarze, przejścia, kaloryfery, drzwi znajdujące się w pobliżu schodów oraz miejsce przewidywane na montaż czujnika. Szeroka perspektywa miejsca przed/ za schodami jest istotna, gdyż chcemy tak dobrać czujniki do systemu oświetlenia schodów, aby podawały do sterownika sygnał tylko wtedy, kiedy faktycznie korzystamy ze schodów, a nie tylko przechodzimy w ich pobliżu!

Wśród naszych Klientów oferowany sterownik cieszy się popularnością w zestawieniu z czujkami optycznymi Sharp (zasięg regulowany do 150cm).

UWAGA: PRZYPOMINAMY, IŻ NA TEJ AUKCJI SPRZEDAWANY JEST TYLKO STEROWNIK, BEZ CZUJNIKÓW!

Działanie sterownika

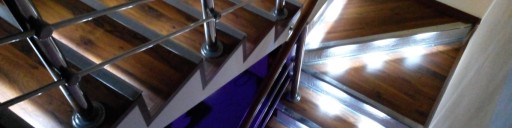

Przy wykorzystaniu sterownika można podświetlić schody składające się z 11-17 stopni schodowych. Działanie sterownika polega zasadniczo na sekwencyjnym załączaniu oświetlenia kolejnych stopni, po otrzymaniu przez sterownik sygnału z czujki, że osoba weszła na schody. W sterowniku do wyboru jest 10 algorytmów/ efektów   podświetlania schodów. Oprócz załączania po kolei można ustawić również efekt wodospadu czy wagonika/ windy. Wygaszanie oświetlenia również następuje automatycznie, w momencie, gdy osoba opuszczająca schody aktywuje drugą czujkę.

Sterownik zasila się z tego samego zasilacza, z którego zasilane są źródła światła. Oznacza to, iż moc zasilacza należy dobrać do mocy zainstalowanych LEDów.

Dane techniczne

Napięcie zasilania8-15V DC (typowo 12V DC)

Moc sterownika0,25W (12V, 20mA)

Wymiary107x90x67 mm

Liczba obsługiwanych stopni schodowych, punktów świetlnychod 11 do 17

Obciążenie wyjśćdo 1A na kanał

Instrukcja obsługi w załączniku

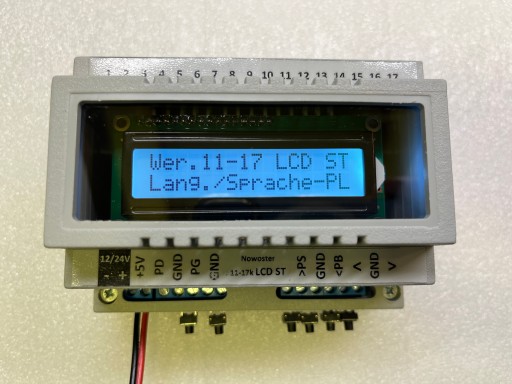

Sterownik sprzedawany jest w dopasowanej obudowie na szynę DIN. Można go łatwo (bez użycia dodatkowych narzędzi) zamontować na szynie - czy to wolno wiszącej, czy też będącej częścią standardowej szafki montażowej (rozdzielnicy pod- lub natynkowej).

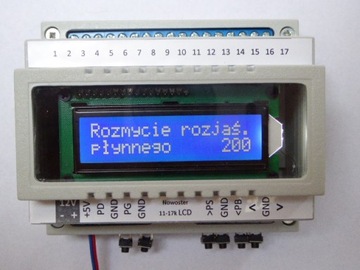

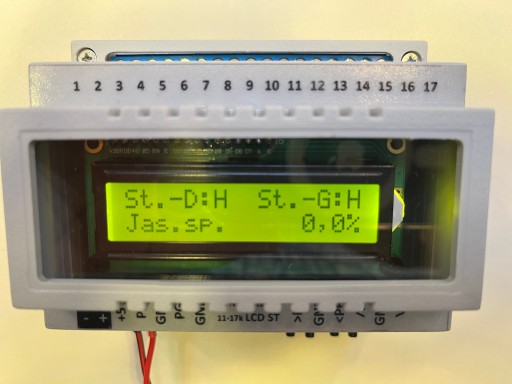

Jedną z zalet sterownika schodowego LED 11-17k jest to, że sterownik ma przyjazne środowisko ustawień i konfiguracji na bazie wyświetlacza LCD. Widać od razu, co jest ustawiane i w jakim zakresie. W trakcie ustawień nie ma potrzeby resetowania sterownika zasilaniem jak to ma miejsce w tańszych wersjach sterowników schodowych bez wyświetlacza LCD. Ustawianie parametru polega na wybraniu w menu ustawień danej funkcji oraz ustawieniu wartości danego parametru. Od razu można sprawdzać działanie z nowo ustawionym parametrem. Zastosowanie wyświetlacza LCD w sterowniku schodowym ułatwia zarówno konfigurację jak i również podgląd parametrów, funkcji czy bieżącego stanu sterownika schodowego.

Funkcje sterownika

Zastosowane algorytmy, funkcje, szereg możliwość sterownika schodowego LED powoduje, że jest bezkonkurencyjny na rynku wśród podobnych tego typu rozwiązań odnośnie inteligentnego oświetlenia schodowego LED.

Funkcje sterownika:

• 4 regulacje szybkości zapalania i gaszenia
• 2 regulacje nierównomierności zapalania i gaszenia (akceleracja efektu)
• regulacja rozmycia (rozproszenia) trybu zapalania płynnego
• regulacja jasności spoczynkowej dwóch skrajnych lub wszystkich punktów świetlnych
• regulacja jasności maksymalnej w efekcie i trybie stałego świecenia
• funkcja zapalania i gaszenia w trybie skokowym i płynnym
• regulacja czasu blokady czujki - pozwala uniknąć zadziałania czujki dla każdej z nóg osobno, zamiast dla jednej osoby
• wejście stałego świecenia wszystkich kanałów
• funkcja wyłącznika czasowego (timera) w trybie stałego świecenia
• wejście blokujące świecenie (od czujki zmierzchowej, przełącznika)

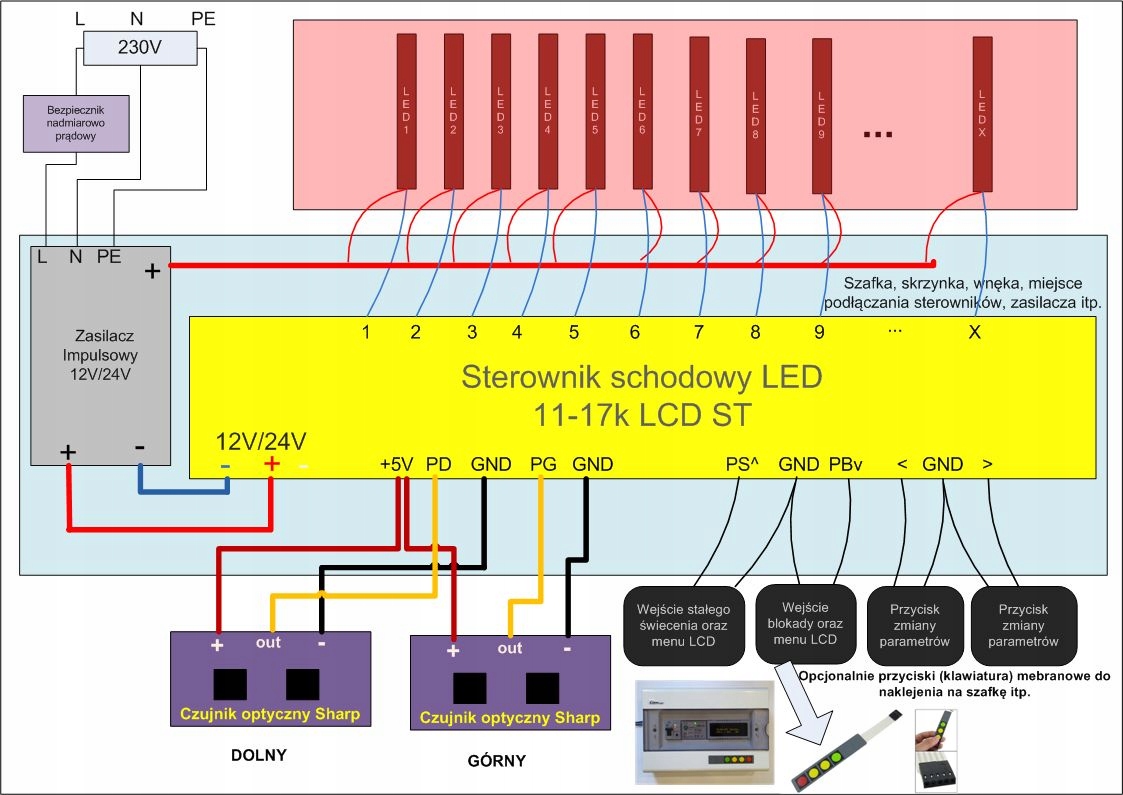

Schemat podłączania

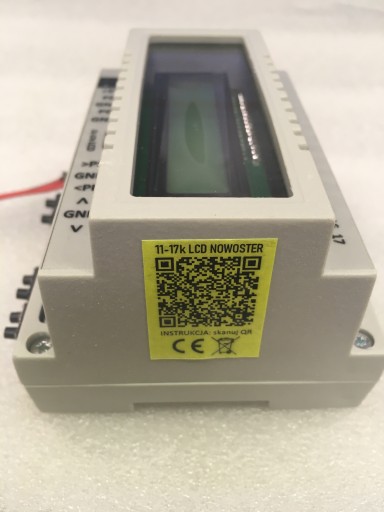

Instrukcja w załączniku lub skanuj kod QR

Podsumowanie

Sterownik schodowy 11-17k LCD ST polecamy wszystkim, którym zależy na uzyskaniu niesamowitego efektu świetlnego na schodach za rozsądną cenę!

Dokumentacja/ instrukcje

Instrukcje dostępne w wersji elektronicznej w formacie pdf.

Jeśli do danego produktu nie jest jeszcze dostępna instrukcja pdf, należy skopiować i zapisać opis przedmiotu z aukcji.

W trosce o środowisko nie dostarczamy instrukcji w wersji papierowej.
