Кабель для камеры заднего вида Nissan для Nissan Audio

Kabel kamery cofania dla Nissana ze standardowym systemem multimedialnym Nissan audio bez nawigacji. Za pomocą tego kabla istnieje możliwość urządzenia dodatkowej kamery na zasadzie Plug i Play bez uszkodzenia standardowego okablowania.

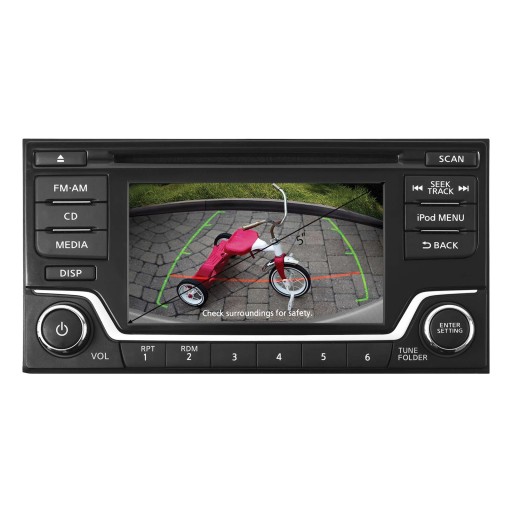

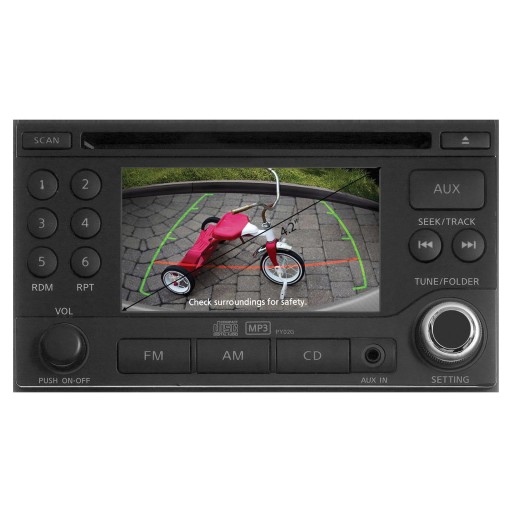

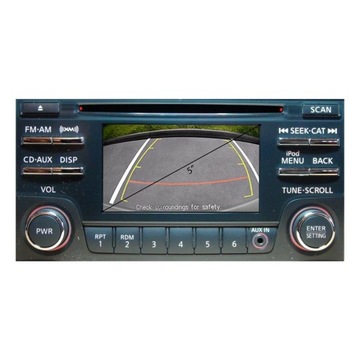

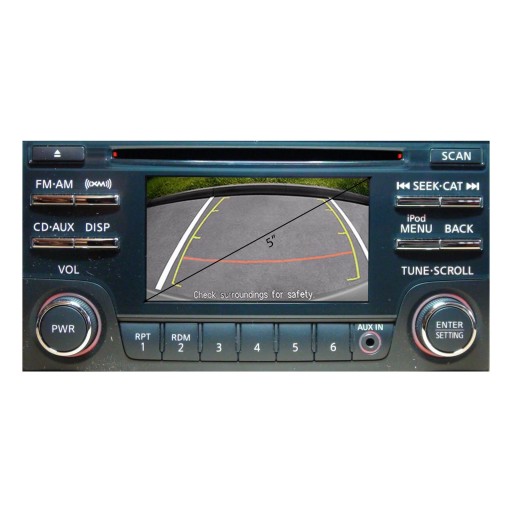

Obraz z kamery cofania zostanie automatycznie wyświetlony na ekranie podczas cofania. Obrazy z niestandardowej kamery zostaną nałożone na linie statyczne lub adaptacyjne, które obracają się podczas obracania kierownicą. Adaptacyjne linie parkingowe można dostosować w menu serwisowym. Urządzenie podłącza się za pośrednictwem gniazda 32-pinowego. (patrz: schemat połączeń). Po podłączeniu wszystkie urządzenia standardowe, które pracują z tym gniazdem, nie zostaną zakłócone i będą działać tak samo, jak przed połączeniem.

Uwaga! Jeśli magnetofon jest zainstalowany w samochodzie nie w fabryce, w okablowaniu podłączonym do monitora, może nie być sygnału aktywacji biegu wstecznego. Dla takich przypadków nasz kabel ma szary przewód REV. Do tego przewodu należy podłączyć napięcie +12 V, które pojawia się po włączeniu biegu wstecznego, na przykład z lamp tylnych. Ponadto w menu diagnostycznym magnetofonu można sprawdzić połączenie tego sygnału aktywacyjnego.

Uwaga! Zainstalowana kamera cofania powinna być zasilana przez linię ACC (drugi obrót klucza), bo inaczej gniazdo będzie nieaktywne. W zależności od tego, jaki rodzaj kamery musi być podłączony, można wykorzystywać napięcie +8 V, a w przypadku, gdy kamera wymaga więcej niż +8 V, należy podłączyć zasilanie kamery bezpośrednio do przewodów ACC.

Kompatybilność

Jednostka głowna (wyświetlacz): Nissan Audio bez nawigacji

Modele Nissan:

• Almera, Altima, Altima Hybrid 2011-2017;
• Cube, Frontier 2011-2018;
• Juke 2011-2019;
• Lannia 2016-2019;
• Micra 2011-2017;
• Murano 2015-2018;
• Navara 2015-2019;
• Note, Note Versa 2011-2018;
• NP300 Navara 2015-2019;
• NV Cargo, NV Passenger 2012-2019;
• NV200 Taxi 2014-2019;
• Pulsar 2014-2018;
• Rogue 2011-2019;
• Rogue Select 2012-2019;
• Sentra, Versa Sedan, X-Trail 2015-2019;
• Teana, Titan, Versa Note, Qashqai 2014-2019;
• Tiida 2016-2019;

Uwaga! Wspierane są kamery tylko standardu NTSC.

ID: 871913
