Рекуператор BARTOSZ Vena Standard Plus 4EC 450м3/ч

Rekuperator BARTOSZ Vena Standard Plus 4EC 450m3/h

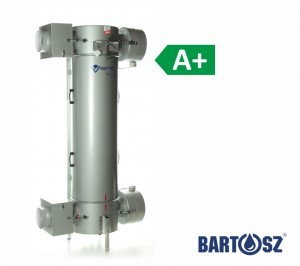

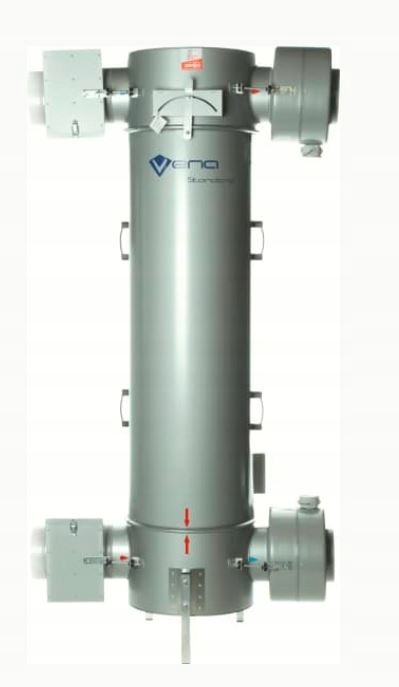

Rekuperator VENA Standard - odzysk ciepła 85-92%

Pierwszym rozwiązaniem zaprojektowanym z myślą o budownictwie jednorodzinnym był zestaw wentylacyjny VENA. Od momentu swojej premiery przeszedł wiele zmian, co zaowocowało produkcją rekuperatora znanego i polecanego przez wielu naszych Klientów, którzy zdecydowali sie na to rozwiązanie. Dziś śmiało nożemy stwierdzić, że rekuperator VENA Standard to nasz BESTSELLER!

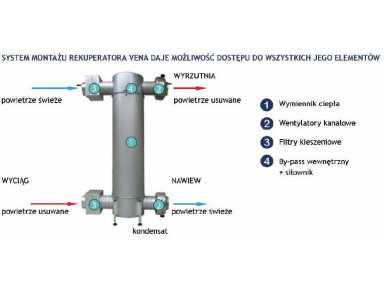

W skład zestawów VENA Standard wchodzą:

- spiralny wymiennik ciepła WS o powierzchni wymiany ciepła ok. 39 m2,

- dwa energooszczędne wentylatory kanałowe zasilane prądem stałym (EC),

- dwie komory filtracyjne z wymiennym wkładem klasy F7 / G4 (naw./wyw.), na życzenie istnieje możliwość zastosowania filtrów wyższej klasy,

- konstrukcja umożliwiająca montaż centrali w pozycji stojącej (możliwy montaż w pozycji leżącej o minimalnym kącie nachylenia 15° oraz podwiezenie centrali na pochylonym suficie na poddaszu),

- zestaw montażowy wentylatorów,

- zintegrowany by-pass (obejście wymiennika).

KLASA ENERGETYCZNA: A+

Rekuperatory VENA Standard przewidziane są do zabudowy kanałowej, która wymaga od instalatora pewnej wiedzy technicznej i staranności wykonania, jednak ze względu na możlwość indywidaulnej konfiguracji i rozmieszczenia układu rozproszonego, jest najczęściej stosowanym rozwiązaniem w domach, w których urządzenie będzie montowane na niskim poddaszu lub w pomieszczeniu gospodarczym o małej powierzchni.

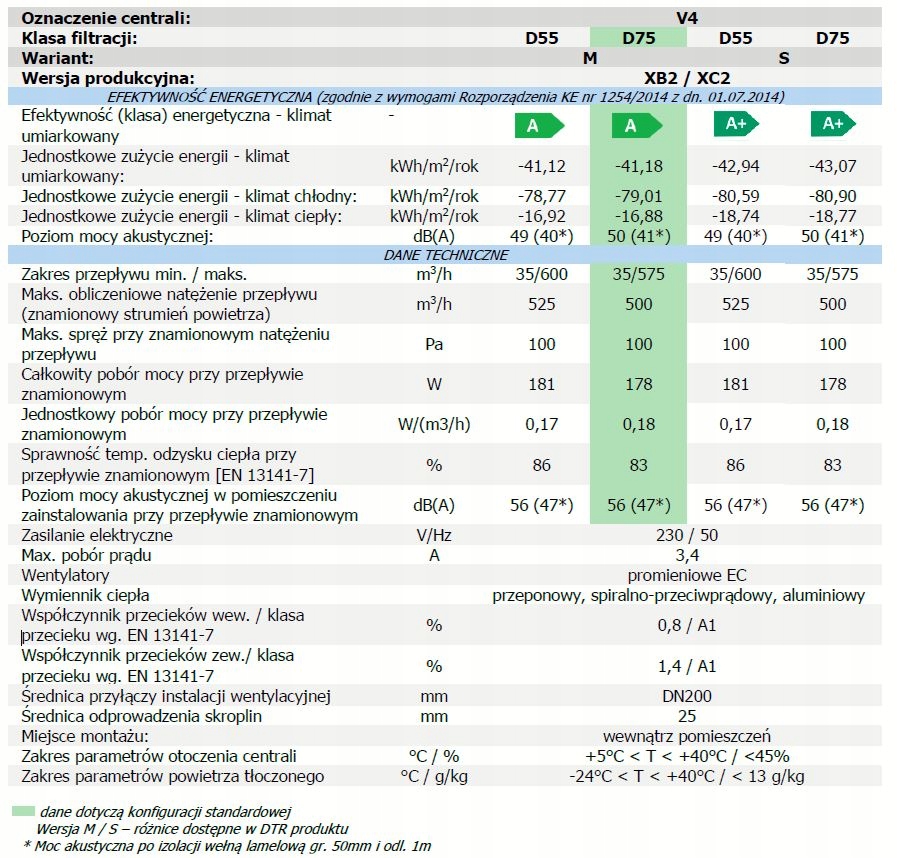

WYPOSAŻENIE STANDARDOWE

Wymiennik ciepła: spiralno-przeciwprądowy, wykonany z aluminium, powierzchnia wymiany ciepła 39 m2

Wentylatory: energooszczędne, elektronicznie komutowane (EC), obudowa stalowa, malowana (RAL 9006)

Filtry powietrza: D75: nawiew – klasa filtracji F7 Ultra (ISO ePM1 60%), wywiew – klasa filtracji M5 Ultra (ISO ePM10 55%)

D55: nawiew – klasa filtracji M5 Ultra (ISO ePM10 55%), wywiew – klasa filtracji M5 Ultra (ISO ePM10 55%)

wymiary wkładów: 275 x 275 x 48 mm, ilość wkładów: nawiew – 1 szt., wywiew – 1 szt.

By-pass: zintegrowany

Automatyka sterująca: szafa zewnętrzna, sterownik serii STW (w zależności od modelu)

Okablowanie fabryczne: w standardzie

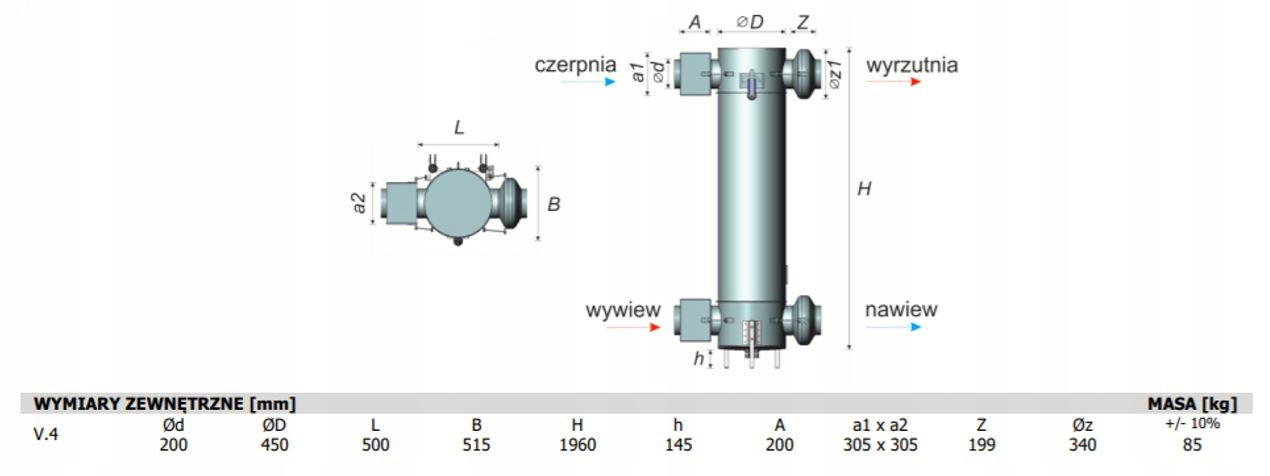

Obudowa: bezszkieletowa, płaszcz zewnętrzny: blacha ocynkowana, malowana (RAL 9006), wewnętrzna izolacja: mata kauczukowa gr. 40

mm, rama aluminiowa

Pozycja pracy: stojąca, leżąca / podwieszana (dostępne w opcji

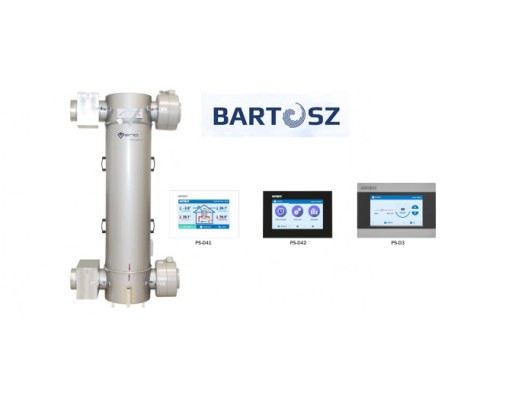

Układy automatyki stosowane w centralach wentylacyjnych Bartosz dają możliwość optymalnego dostosowania ilości i temperatury nawiewanego powietrza do potrzeb użytkowników.

Automatyka STW umożliwia sterowanie wentylacją m.in. regulację wydajności wentylacji poprzez sterowanie prędkością obrotową wentylatorów. Użytkownik ma możliwość wyboru trybu pracy centrali wentylacyjnej: automatycznego lub ręcznego. Może również ustalić parametry pracy urządzenia według zaprogramowanych trybów czasowych, bądź programu użytkownika.

Podstawowe funkcje sterowników STW:

• współpraca z wentylatorami EC,
• sterowanie wydajnością wentylacji,
• tryby pracy: ręczny/automatyczny,
• programator czasowy,
• funkcja optymalizacji odzysku ciepła, tryb zimowy,
• funkcja przesunięcia wydajności między wentylatorami,
• 4 czujniki temperatury,
• regulacja temperatury powietrza nawiewanego do pomieszczeń,
• możliwość sterowania by-passem.

Produkowane przez Firmę Bartosz sterowniki, poza standardowymi funkcjami, mogą być wyposażone w szereg opcji dodatkowych, jak np.:

• sterowanie nagrzewnicą, chłodnicą, GWC,
• zabezpieczenie nagrzewnicy przed przegrzaniem,
• zabezpieczenie wentylatorów przed przeciążeniem,
• dodatkowe pomiary temperatur,
• historia pracy i zdarzeń,
• możliwość podłączenia dodatkowego urządzenia na port komunikacyjny np. system inteligentnego budynku.

W skład zestawów VENA Standard wchodzą:

1. - spiralny wymiennik ciepła WS o powierzchni wymiany ciepła ok. 39 m2,
2. - dwa energooszczędne wentylatory kanałowe zasilane prądem stałym (EC),
3. - dwie komory filtracyjne z wymiennym wkładem klasy M5 / M5 (naw./wyw.), na życzenie istnieje możliwość zastosowania filtrów wyższej klasy (F7 – F9),
4. - konstrukcja umożliwiająca montaż centrali w pozycji stojącej (możliwy montaż w pozycji leżącej o minimalnym kącie nachylenia 15° oraz podwieszenie centrali na pochylonym suficie np. na poddaszu),
5. - zestaw montażowy wentylatorów,
6. - zintegrowany by-pass (obejście wymiennika).

Wykonanie standardowe:

3 - wydajność: 350, 500 m /h

- odzysk ciepła: 85-92%

- spiralny wymiennik ciepła

2 - powierzchnia wymiany ciepła 39 m

- wentylatory elektronicznie komutowane

(EC)

- filtry klasy F7/G4

- zintegrowany by-pass wewnętrzny

- odprowadzenie kondensatu

- rama konstrukcyjna, montaż stojący

- nóżki stałe

- konfiguracja króćców 1:1

- okablowanie

- zasilanie: 230V, 50Hz

Dodatkowo w opcji:

- filtry powietrza wyższej klasy

- konsola montażowa: montaż leżący

lub podwieszany 15°, 30°, 45°

- regulowane nóżki

- przewód grzejny (zabezpieczenie

odprowadzenia kondensatu)

- syfon

- nagrzewnica wodna/elektryczna*

- chłodnica wodna/freonowa*

- chłodnico/nagrzewnica*

- tłumik hałasu

- przepustnice

- uzdatnianie powietrza (technologia RCI)

- dodatkowe funkcje automatyki*

WARUNKI PROGRAMU „CZYSTE POWIETRZE”

→ Graniczna sprawność temperaturowa odzysku ciepła dla centrali wentylacyjnej ≥ 85%, osiągnięta przynajmniej w jednym z zakresów pomiarowych zgodnie z normą PN-EN 308   ✓ spełnia

→ Maksymalna wartość współczynnika nakładu energii elektrycznej ≤ 0,50 Wh/m3   ✓ spełnia

→ Wyposażenie w układ automatyki sterującej umożliwiającej dostosowanie wydajności do aktualnych potrzeb   ✓ spełnia

Rekuperatory VENA Standard spełniają wymagania programu Czyste Powietrze i są zgodne z dyrektywą Ekoprojekt (EcoDesign), spełniając tym samym wymagania Rozporządzenia Komisji UE 1253/2014 oraz 1254/2014. Deklaracje producenta niezbędne do skorzystania z dofinansowania w ramach programu Czyste Powietrze wydawane są na życzenie.
