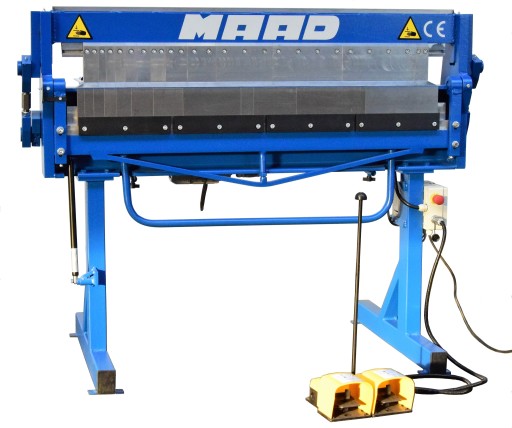

ZAGINARKA SEGMENTOWA ELEKTRYCZNA HSSE-1270x1,2mm

.                                          ZAGINARKA SEGMENTOWA HSSE-1270/1.2

.                                   Z NAPĘDEM ELEKTRYCZNYM BELKI DOCISKOWEJ

Zaginarka mająca zastosowanie szczególnie do wykonywania obróbek typu kominowe daszki okapowe, zakończenia ogniomurów i wiele innych. Funkcjonalna budowa zapewnia duży komfort obsługi oraz szeroki zakres praktycznego zastosowania. Belki górna i dolna wyposażone w noże segmentowe o wymiarach: 25/30/35/40/45/50/75/100/150/ 200/250/270 mm. Noże są wykonane ze stali jakościowej pozwalającej na długoletnią pracę zaginarki przy zachowaniu odpowiednich parametrów gięcia. Wysokość prześwitu między podstawą maszyny a górnymi nożami to aż 102 mm, maksymalny kąt gięcia aż 155 stopni, a szerokość belki gnącej tylko 15 mm, co w rezultacie przekłada się na bardzo duże możliwości wykonywania obróbek blacharskich. Stabilna i masywna konstrukcja (masa urządzenia 350 kg) zapewniają bezawaryjne gięcie blach stalowych do grubości 1,2 mm.

Rozwiązanie konstrukcyjne napędu belki dociskowej chronione jest patentem NR 230852.

Parametry techniczne / wyposażenie:

• szerokość robocza – 1270 mm
• max grubość zaginanej blachy – 1,2 mm (dla Rm<400MPa)
• maksymalny kąt gięcia – 155 stopni
• szerokość belki gnącej – 15 mm
• masa maszyny – 350 kg
• siłownik gazowy wspomagający podnoszenie belki gnącej
• napęd elektryczny górnej belki dociskowej z płynną regulacją prędkości podnoszenia i opuszczania
• wymienne noże segmentowe belki dolnej i górnej

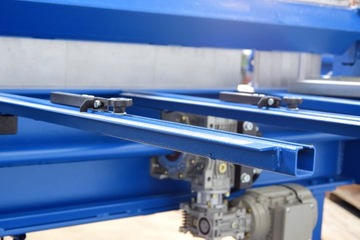

• cztery niezależne zderzaki z podziałką milimetrową do ustawienia położenia obrabianego materiału pełniące również funkcję stołu
• kątomierz pozwalający na dokładne określenie kąta zagięcia blachy

Gabaryty maszyny:

• wysokość – 1.250 mm
• szerokość – 1.760 mm
• głębokość – 990 mm

Głównymi elementami roboczymi zaginarki są 3 belki robocze: stała, dociskowa i gnąca.

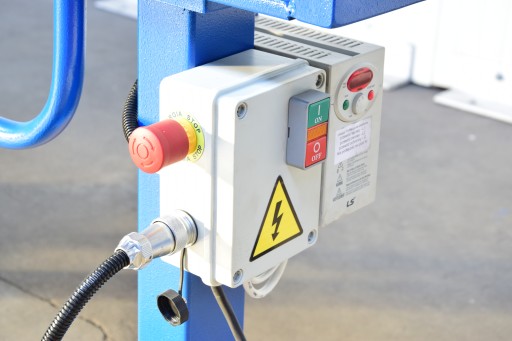

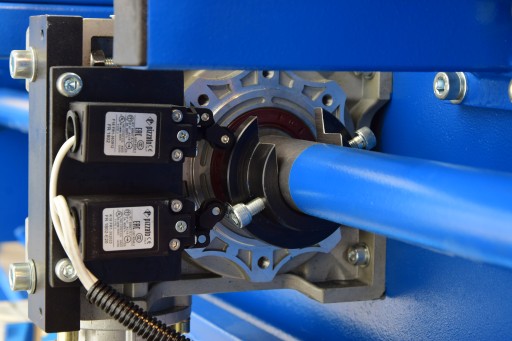

Belka dociskowa wyposażona jest w wymienne segmenty pozwalające na wykonywanie bardzo skomplikowanych obróbek. Jest ona poruszana za pośrednictwem włączników nożnych. Napęd elektryczny z zastosowaniem falownika LG pozwala na bezstopniową regulację prędkości jej podnoszenia i opuszczania. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych.

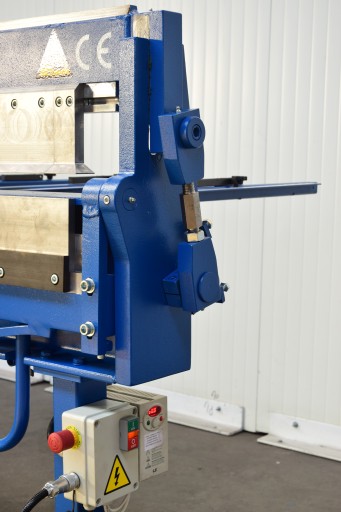

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej wyposażonej również w wymienne segmenty. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy. Siłownik gazowy wspomaga podnoszenie belki.

Belka gnąca posiada regulację położenia w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
