REKUPERATOR KOMPAKTOWY HRV100P + sterowany pilotem

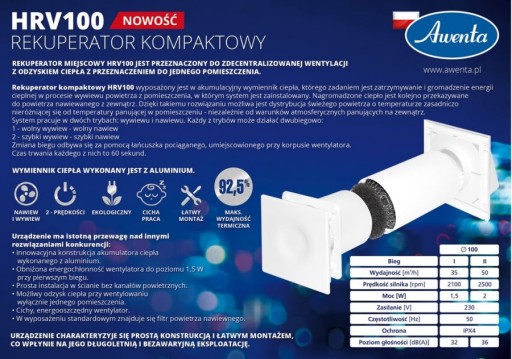

Rekuperator kompaktowy o średnicy fi 100 mm z włącznikiem na pilota o symbolu HRV100P

Rekuperator kompaktowy HRV100P jest przeznaczony do zdecentralizowanej wentylacji z odzyskiem ciepła z zastosowaniem do jednego pomieszczenia w budynkach mieszkalnych.

HRV100P - Rekuperator sterowany pilotem na podczerwień.

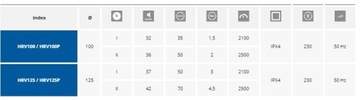

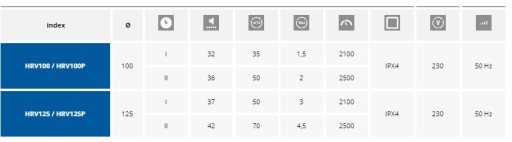

Dane techniczne:

• Prędkość: 2 biegi
• Regulacja: regulacja przy pomocy pilota na podczerwień
• Wydajność: 35 / 50 m³/h
• Prędkość silnika: 2100 / 2500 rpm
• Głośność: 32 / 36 dB
• Moc: 1,5 / 2 W
• Zasilanie: 230V / 50Hz
• Stopień ochrony: IPX4
• Średnica: 100 mm

Produkt przeznaczony do pracy ciągłej. Wyposażony jest w akumulacyjny wymiennik ciepła, którego zadaniem jest gromadzenie i oddawanie (rekuperacja) energii cieplnej w procesie wywiewu i nawiewu powietrza z pomieszczenia, w którym jest zainstalowany.

System pracuje w dwóch trybach: wywiewu i nawiewu. Każdy z trybów może działać dwubiegowo:

• wolny wywiew - wolny nawiew
• szybki wywiew - szybki nawiew

Czas trwania każdego z trybów wynosi 60 sekund. Zmiana biegu odbywa się za pomocą dwupozycyjnego włącznika. Zmiana pozycji włącznika (biegu pracy wentylatora) następuje poprzez pociągnięcie łańcuszka znajdującego się na froncie wentylatora.

MONTAŻ URZĄDZENIA

Rekuperator HRV100P należy montować w przegrodzie zewnętrznej / ścianie w odpowiedniej odległości od źródeł zanieczyszczeń (kominów, spalin itp.) tak, aby czerpane – nawiewane powietrze było wolne od zanieczyszczeń.

Montaż należy rozpocząć od wykonania otworu w ścianie o średnicy 110 mm z odchyleniem 2-5º od poziomu ze spadkiem na zewnątrz pomieszczenia. Odchylenie powodowane jest koniecznością odprowadzenia skroplonej wody.

Zabrania się montowania urządzenia w pozycji pionowej „w suficie, dachu”.

Urządzenie nie wymaga podłączenia do kanalizacji.

Wysokość montażowa urządzenia wynosi przynajmniej 2,3 m nad posadzką

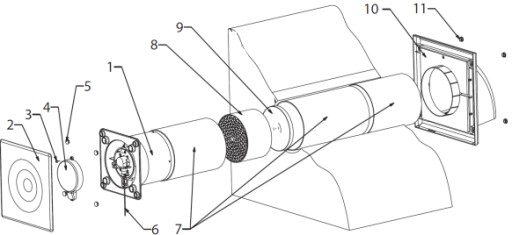

Szczegółowe elementy zestawu:

1 - wentylator nawiewno-wywiewny

2 - maskownica wentylatora

3 - wkręt mocujący pokrywę komory zasilania

4 - pokrywa komory zasilania

5 - zaślepki maskujące wkręty mocujące wentylator

6 - łańcuszek pociągany służący do przełączania pomiędzy I-szym a II-gim biegiem wentylatora

7 - teleskopowy kanał wentylacyjny umożliwiający łatwe dostosowanie do grubości ściany pomieszczenia

8 - aluminiowy akumulacyjny wymiennik ciepła

9 - filtr powietrza

10 - zewnętrzne zakończenie kanału wentylacyjnego

11 - zaślepki maskujące wkręty

Schemat podłączenia elektrycznego:

Podłączenie przewodów zasilających należy wykonać z zachowaniem podwójnej lub wzmocnionej izolacji zgodnie z Dyrektywą Niskonapięciową LVD.

Instalator posiadający uprawnienia sep 1kV odpowiedzialny jest za właściwe podłączenie urządzenia.

Instalacja zasilająca wentylator musi być wyposażona w wyłącznik, w którym odległość styków wynosi przynajmniej 3 mm.
