Светодиодный контроллер двигателя PWM Soft Start и Stop 10A

Zapraszam do zakupu najnowszego, mikroprocesorowego, uniwersalnego regulatora obrotów (mocy) silników DC i jasności oświetlenia LED.

Parametry:

• Zakres napięć zasilania: 11,5V do 36V
• Maksymalny prąd pracy ciągłej: 10A
• Maksymalny prąd chwilowy: 50A
• Maksymalna moc wyjściowa: 360W
• Zakres regulacji obrotów/mocy wyjściowej: 0 - 99,9%
• Zmienna częstotliwość pracy: 70Hz, 300Hz, 2,4kHz i 19,5kHz
• Cicha praca silnika
• Soft Start i Soft Stop, niezależnie ustawiane
• Regulowany czas łagodnego startu i stopu: 1, 3, 5, 10, 20, 60 sekund
• Rozdzielczość regulacji: 10bit (1024 kroki regulacji mocy)
• Urządzenie zaprojektowane, kompletne, zmontowane, uruchomione, przetestowane w całości w Polsce

Funkcje dodatkowe:

• Dwa wejścia lub dwa przyciski mono i bistabilne do sterowania pracą obciążenia: silnik nie musi zaczynać pracy odrazu po włączeniu zasilania. Wejście monostabilne inicjuje pracę silnika tak długo jak wejście to jest zwarte. Wejście bistabilne naprzemiennie zatrzymuje i wznawia pracę silnika po każdym chwilowym zwarciu wejścia. Za każdym razem i niezależnie od wejścia obciążenie jest sterowane za pomocą łagodnego startu i stopu.
• Regulacja obrotów minimalnych (0-50%) - większość silników rozpoczyna prace od 5-15% mocy. Urządzenie pozwala ustawić wartość mocy minimalnej indywidualnie dla każdego silnika
• Regulacja obrotów maksymalnych (50-100%) - pozwala ograniczyć obroty maksymalne silnika lub moc dostarczaną do urządzenia, co daje możliwość ograniczenia obrotów maksymalnych sterowanego silnika. Dodatkowo pozwala to na bezpiecznie sterowanie silnikiem o niższym napięciu niż napięcie w instalacji (np. sterowanie silnikiem 12 V w instalacji 24 V). W takiej sytuacji kiedy ograniczymy moc o połowę  (do 50%) silnik będzie pracował tak jakby był zasilany z instalacji 12 V. Potencjometr główny na przewodzie będzie pracował od ustawionej wartości minimum do ustawionej wartości maksimum
• Czterostopniowa regulacja częstotliwości- pozwala dobrać optymalną częstotliwość zależnie od rodzaju odbiornika, dla silników zapewnia brak piszczenia, a dla obciążeń oporowych minimalizację strat mocy. Częstotliwość zmieniana za pomocą 2 pinów konfiguracyjnych.
• Regulacja czasu łagodnego startu (1, 3, 5, 10, 20, 60s) - jest to nowość w oferowanych regulatorach, pozwala użytkownikowi ustawić czas w jakim regulator będzie rozpędzał silnik lub np. rozjaśniał diody LED w szerokim zakresie czasu, funkcja ta pozwala na zastosowanie regulatora w urządzeniach takich jak np. wirówka do miodu (miodarka), bez ręcznego rozpędzania kosza przez operatora

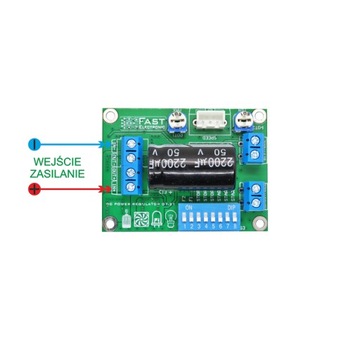

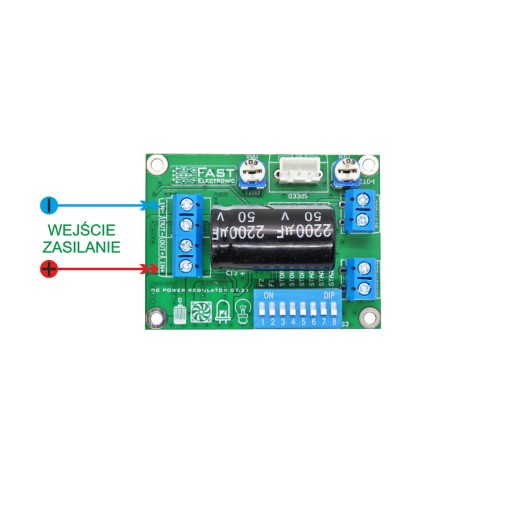

Możliwości zasilania:

• zasilacz prądu stałego DC niestabilizowanego
• zasilacze i przetwornice impulsowe
• akumulatory kwasowy
• akumulatory i pakiety: Li-Pol, Li-Ion, Ni-MH

W zestawie:

• sterownik
• potencjometr na przewodzie 30cm
• gałka potencjometru
• nakrętka i podkładka montażowa

Zastosowanie:

• regulacja obrotów silników prądu stałego DC
• ograniczenie prądu rozruchowego silnika DC
• regulacja obrotów wentylatorów komputerowych
• zmiana jasności świecenia żarówek, halogenów
• zmiana jasności świecenia LED
• regulacja mocy elementów grzewczych
• regulacja mocy do generatorów HHO
• łagodny start (Soft Start) i łagodny stop (Soft Stop) silników elektrycznych DC eliminujący szarpanie i uszkodzenia bezpieczników
• łagodne, powolne załączanie i wyłączanie oświetlenia eliminującego efekt udaru świetlnego

Najważniejsze cechy:

• płynna regulacja mocy, jasności czy prędkości podłączonego urządzenia od 0% do 99%, bez migotania, przeskoków.
• po skręceniu do minimum zapewnia całkowite zatrzymanie silnika lub wygaszenie LED
• łagodny rozruch (Soft Start): przy dowolnej nastawie mocy, po włączeniu zasilania silnik powoli i łagodnie rozpędzi się do ustawionej wartości mocy, ograniczając lub eliminując nagłe szarpanie silnika oraz przepięcia w instalacji. Zapobiega to przeciążeniom mechanicznym, a w instalacji elektrycznej, pozwala zapobiec przepalaniu się bezpiecznika podczas rozruchu. Cecha ta dobrze sprawdzi się w pojazdach elektrycznych np. autkach dla dzieci, czy zapewni płynne rozjaśnianie żarówek oraz LED po włączeniu
• łagodne zatrzymanie (Soft Stop): funkcja podobna do łagodnego startu. Występuje jednak w momencie zatrzymania silnika za pomocą jednego z wejść sterujących. Funkcja nie działa w przypadku nagłego wyłączenie lub zaniku napięcia zasilania.
• bardzo wysoka sprawność sięgająca 99%
• cicha praca podłączonego silnika: układ nie powoduje uciążliwego piszczenia/buczenia podłączonego silnika
• prosta instalacja bez potrzeby lutowania - montaż przewodów do uniwersalnych złącz śrubowych (wystarczy mały wkrętak)

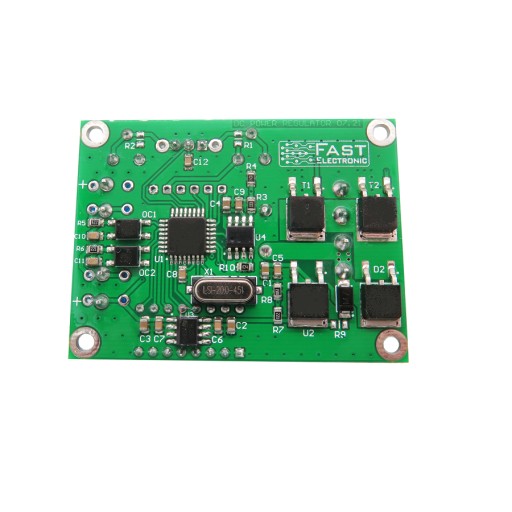

• niezawodność - w układzie zastosowano sprawdzone rozwiązania i elementy najwyższej jakości, stopień mocy stanowią tranzystory MOSFET o bardzo niskiej rezystancji Rds co pozwala ograniczyć straty (wzrost temperatury urządzenia) do minimum nawet przy maksymalnej mocy wyjściowej
• małe wymiary nie wymagające żadnych dodatkowych elementów, kondensatorów, radiatorów, elementów przepięciowych itp.
• wymiary 39 x 60 x 23mm

Dlaczego warto dopłacić do produktów konkurencji i chińskich wyrobów:

• produkt zaprojektowany i wykonany w Polsce, z ogólnie dostępnych elementów (w przypadku awarii łatwość naprawy i serwisowania, naprawa od ręki)
• każda sztuka przed wysłaniem jest uruchamiana i sprawdzana

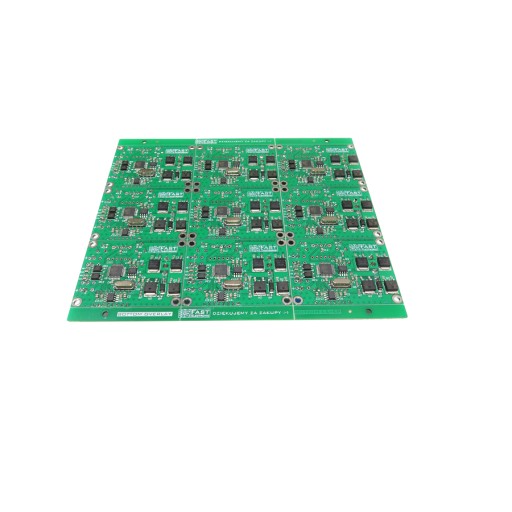

• płytka dwustronna zapewniająca dodatkowe chłodzenie
• dodatkowe wejścia sterujące niespotykane w żadnym innym układzie tego typu
• jeśli zajdzie potrzeba można zmienić działania urządzenia zmieniając tylko program sterujący
• prosta i intuicyjna obsługa

• Każdy z naszych urządzeń ma możliwość modyfikacji i rozbudowy
