Модульный радиопередатчик ZAMEL 4 канала 230 В EXTA Life RNM-24

Radiowy nadajnik modułowy

ZAMEL RNM-24

✔️ Nadajnik RNM-24 umożliwia bezprzewodowe sterowanie odbiornikami systemu EXTA LIFE.

✔️ Pozwala na realizację takich funkcji jak zdalne załączanie/wyłączanie oświetlenia, regulacja natężenia oświetlenia, zamykanie/ otwieranie rolet okiennych i bram garażowych.

✔️ Przeznaczony jest do montażu w rozdzielnicach z wykorzystaniem szyny TH35.

✔️ Nadajnik posiada cztery wejścia wyzwalanie napięciem 230 V AC. Wyzwalanie jest realizowane poprzez krótkotrwałe zwarcie danego wejścia z potencjałem fazy lub potencjałem przewodu neutralnego.

✔️ Nadajnik pozwala na niezależne sterowanie maksymalnie czterema obwodami (kanałami).

✔️ Wbudowane diody LED sygnalizują transmisję oraz działanie poszczególnych wejść.

✔️ Kodowana transmisja radiowa zapewnia bezpieczeństwo sterowania.

Zestaw składa się z

• 1 szt. Radiowy nadajnik modułowy RNM-24
• Instrukcja obsługi w języku polskim

Cechy funkcjonalne produktu

• Nadajnik radiowy do montażu w rozdzielnicach – szyna TH35,
• Kodowana transmisja radiowa
• Odkręcana antena – możliwość dołączenia anteny zewnętrznej
• Zdalne sterowanie odbiornikami systemu EXTA LIFE
• Zasilanie 230 V AC
• Możliwość niezależnego sterowania maksymalnie czterema obwodami (kanałami)
• Duży zasięg działania do 350 m w terenie otwartym

< ul>

EXTA LIFE - DOM W ZASIĘGU RĘKI!

🔴 System Inteligentny dom EXTA LIFE to komfortowe, bezprzewodowe sterowanie domowymi instalacjami oświetlenia, ogrzewania, rolet oraz napędów bram.

🔴 Dzięki dwukierunkowej komunikacji radiowej użytkownik w dowolnym momencie może sprawdzić instalacji, otworzyć bramę, włączyć światło lub opuścić rolety okienne.

🔴 Transmisja pomiędzy elementami systemu jest kodowana co gwarantuje wysoki poziom bezpieczeństwa transmisji.

🔴 Duży zasięg działania aż do 350m w terenie otwartym zapewnia poprawną pracę systemu w domach, biurach, lokalach

< ol>

Aplikacja mobilna na Android i iOS

System EXTA LIFE nastawiony jest głównie na zarządzanie odbiornikami z poziomu urządzeń mobilnych z systemem Android oraz iOS (Funkcja dostępna po zastosowaniu kontrolera EFC-01) lub za pomocą pilotów

System jest prosty w instalacji i konfiguracji. Sterowanie za pomocą aplikacji zostało tak zaprojektowane, aby zarządzanie było sprawne i intuicyjne.

System EXTA LIFE obejmuję ze sobą grupę współpracujących urządzeń takich jak

• Odbiorniki
• Nadajniki
• Czujniki
• Kontrolery

System EXTA LIFE jest ikompatybilny z systemem EXTA FREE co znacznie poszerza możliwości konfiguracji inteligentnego domu.

< ol>

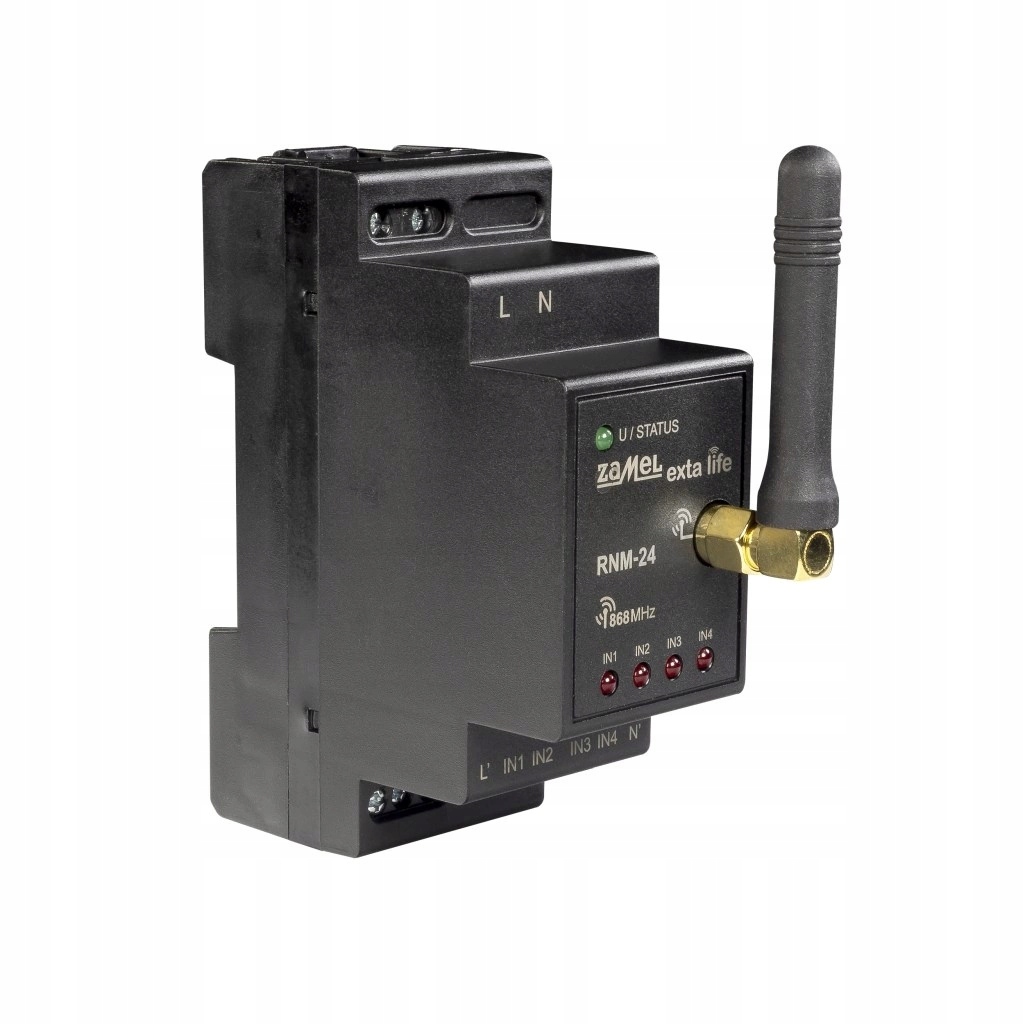

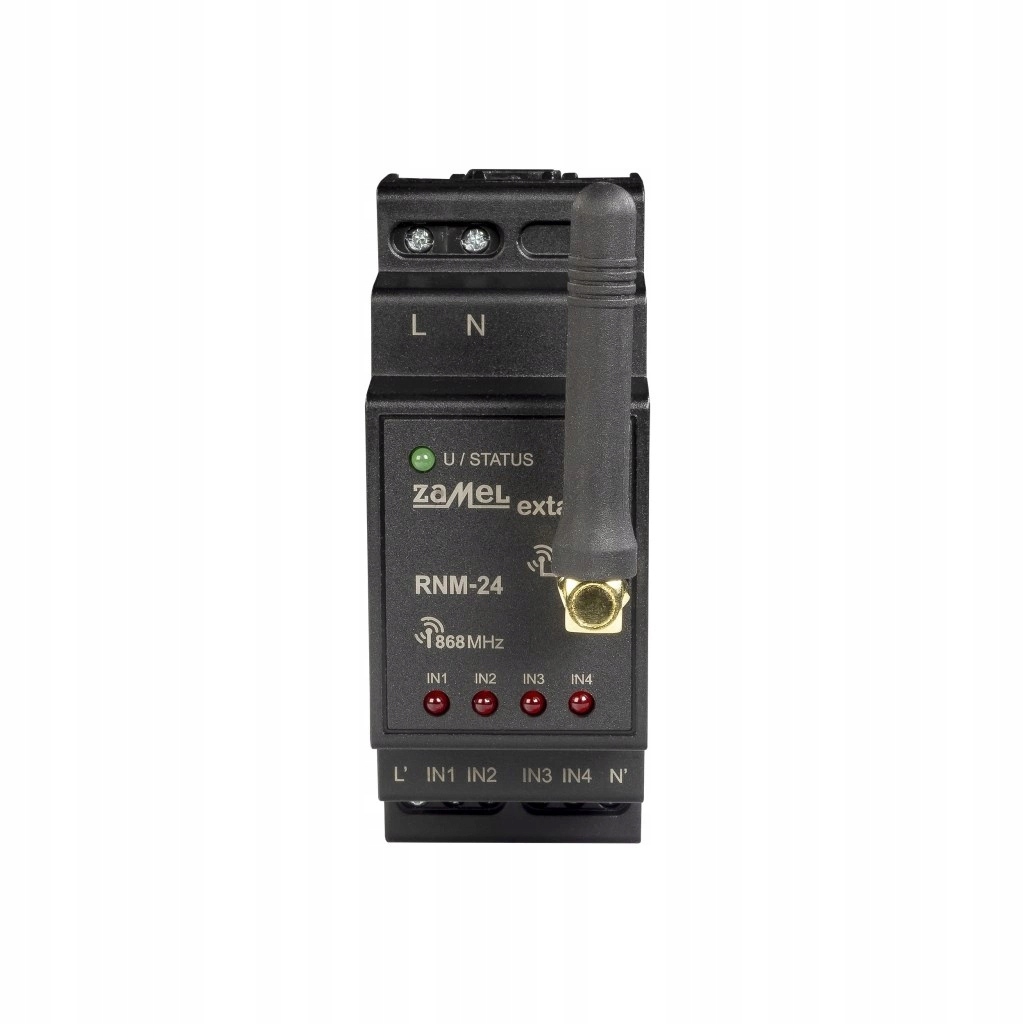

Wygląd

1. Zaciski zasilające
2. Dioda sygnalizacyjna - LED zielona (zasilanie / nadawanie)
3. Diody sygnalizacyjne - 4x LED czerwone (stan wejść IN1 IN4)
4. Dodatkowe zaciski zasilania L', N' (wymagane do poprawnego działania układu wyzwalania)
5. Wejścia sterujące IN1 IN4
6. Gniazdo anteny

< ul>

Montaż

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia. Maksymalnie można wykorzystać cztery wejścia nadajnika (IN1 do IN4). Podczas instalacji ważne jest „przerzucenie” potencjałów L i N na dodatkowe zaciski L’ oraz N’ (wymagane do poprawnego działania układu wyzwalania).
4. Zamontować urządzenie w rozdzielnicy na szynie TH.
5. Załączyć obwód zasilania i sprawdzić poprawność działania (podczas wyzwalania danego wejścia powinna na krótko zaświecać się przypisana do niego czerwona dioda LED).

< ul>

Dane techniczne:

• Znamionowe napięcie zasilania: 230 V AC
• Ilość kanałów: 4
• Transmisja: radiowa pasmo ISM 868,50 MHz
• Sposób transmisji: dwukierunkowa – 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Zasięg działania: do 350 m w terenie otwartym
• Sygnalizacja optyczna transmisji radiowej: dioda LED dla każdego z 4 kanałów
• Temperaturowy zakres pracy: -10 +55 °C
• Mocowanie obudowy: szyna TH-35 (wg PN-EN 60715)
• Stopień ochrony obudowy: IP20
• Klasa ochronności: II
• Wymiary: 90 x 35 x 66 mm
• Waga: 0,1000 kg
• Zgodność z normami: PN-ETSI EN 300 220-1, PN-ETSI EN 300 220-2
