HD35 elektroniczne obciążenie USB 35W 0,25A - 5A

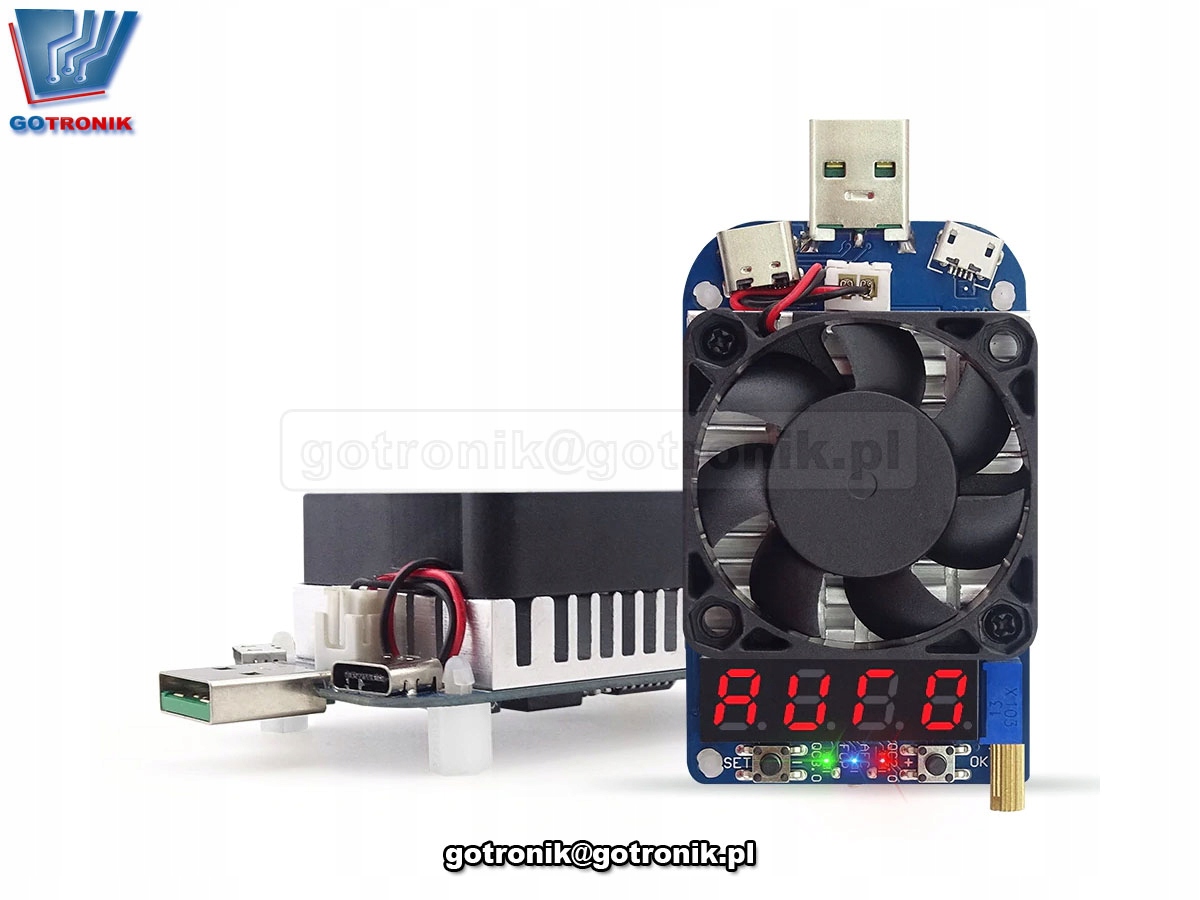

Elektroniczne obciążenie model HD35 produkcji RD jak sama nazwa wskazuje umożliwia obciążanie wszelkiego rodzaju źródeł zasilania prądem płynnie regulowanym przy pomocy potencjometru. W modelu HD35 mammy możliwość obciążenia stałoprądowego DC w zakresie od 250mA do 5A. Moc maksymalna obciążenia wynosi 35W. Elektroniczne obciążenie w stosunku do tradycyjnych obciążeń o charakterystyce rezystancyjnej: czyli rezystorów (oporników) i potencjometrów ma tą zaletę że wartość ustawionego prądu obciążenia jest stała bez względu na zmiany wartości napięcia. Natomiast w przypadku wspomnianych rezystorów wraz ze zmianą wartości napięcia zmienia się wartość płynącego prądu w obwodzie (zgodnie z prawem Ohma). Obciążenie LD-35 zasilane jest z bezpośrednio z podłączonego źródła napięcia. Napięcie zasilania mieści się w granicach od 4V do 25V. Urządzenie wyposażono najpopularniejsze porty wejściowe występujące w urządzeniach przenośnych: wtyk USB typ A, i gniazda microUSB, oraz typu C. Całe urządzenie jest kompaktowe i łatwe w użyciu. Wartość prądu regulujemy dość dokładnie przy pomocy potencjometru wieloobrotowego. Żądaną wartość prądu łatwo ustawić dzięki wbudowanemu wyświetlaczowi LED na którym wyświetlana jest  wartość natężenia prądu, napięcia i mocy. Elektronicne obciążenie HD35W posiada wbudowane wewnętrzne zabezpieczenia przez przekroczeniem dopuszczalnej mocy OPP, przekroczenia dopuszczalnej temperatury i OVP zabezpieczenie przed przekroczeniem dopuszczalnego napięcia.

Element aktywny - tranzystor TIP122 na którym wytracana jest moc obciążenia w postaci ciepła jest chodzony za pomocą aluminiowego radiatora dodatkowo wpomaganego wentulatorem. Wentylator jest inteligentnie sterowany tzn. załącza się w razie potrzeby po przekroczeniu ustalonej temperatury.

Elektroniczne obciążenie portu USB model RD HD35 posiada wbudowany wyzwalacz trybów szybkiego ładowania: Quick Charge QC2.0 5V/9V/12V/20V，QC3.0，FCP，AFC9V pozwalający testować wydajność ładowarek i power banków w pełnym obciążeniu napięciowo - prądowym.

Przykładowe zastosowania elektronicznego obciążenia (z ang. Electronic Load resistor): badanie wydajności prądowej źródeł zasilania, portów USB, power banków, testowanie przewodów USB pod obciążeniem, przeprowadzanie prób obciążeniowych, testowanie układów po naprawach serwisowych.

Prezentacja działania i obsługa elektronicznego obciążenia HD35:

• https://www.youtube.com/watch?v=ReTRP1mMF_k

Dane techniczne:

• elektroniczne obciążenie DC
• napięcie pracy: 4 do 25Vdc
• moc maksymalna: 35W
• płynna regulacja prądu obciążenia: od 0,25A do 5,00A
• gdy wentylator chłodzący nie działa
• minimalny porób prądu: 0,05A
• wyświetlacz siedmiosegmentowy LED 4 cyfrowy
• rozdzielczość regulacji prądu: 0,01A = 10mA
• wyświetlane parametry: napięcie [V], prąd [A], moc [W]
• potencjometr wieloobrotowy do regulacji wartości prądu obciążenia
• wbudowany wiatrak chłodzący radiator z łożyskiem olejowym (ślizgowym)
• inteligentnie sterowany (załącza się w razie potrzeby i wyłącza po schłodzeniu)
• prędkość obrotowa wentylatora: 8000 obr./min +/-10%
• aluminiowy radiator
• złącza wejściowe: wtyk USB typ A, gniazdo micro-USB, gniazdo USB typ C
• wbudowane wewnętrzne zabezpieczenia:
• OVP - Over Voltage Protection - zabezpieczenie przeciw napięciowe
• OPP - Over Power Protection - zabezpieczenie przekroczenia mocy maksymalnej
• OTP - Over Temperature Protection - zabezpieczenie przed przegrzaniem
• elektroniczne obciążenie nie posiada zabezpieczenia przed odwrotną polaryzacją
• wbudowany wyzwalacz trybów szybkiego ładowania: QC2.0 5V/9V/12V/20V，QC3.0，FCP，AFC9V
• temperatura pracy: -10°C ~ +40°C
• wymiary: 84x41x28mm
• waga: około 57g
