Снегозаборник 200см жестяная черепица JANOSIK

Komplet ochrony przeciwśniegowej do blachodachówki panelowej

• Długość: 200 cm
• Wysokość: 15 cm
• Nachylenie dachu: od 20° do 40°
• Materiał: ocynkowany ogniowo oraz lakierowany proszkowo
• Kolor: czarny - RAL 9005

Opis kompletu

Komplet pasuje do blach panelowych o module 380 (±10) mm i wysokości 35 (±5) mm.

Przeznaczona m.in. do:

• Janosik firmy Blachotrapez (blacha gontopodobna)
• Regle firmy Pruszyński
• Bond, Woodshake, Shake, Slate, Roman, Viksen, Classic, Mistral, Gallo firmy Metrotile
• Novatik Premium, Harnaś, Klasyk firmy Novatik

Komplet zawiera:

• Płotek: 1 szt.
• Uchwyt płotka: 4 szt.

Wymiary:

• Długość: 2000 mm
• Wysokość: 150 mm
• Odległość między szczebelkami płotka 70 mm

Materiał: Ocynkowany ogniowo kątownik 20 x 20 x 2mm (szkielet płotka) oraz ocynkowana ogniowo blacha stalowa o grubości 1mm (szczeble) oferowany, wraz z ocynkowanymi ogniowo uchwytami płotka, w wersji nielakierowanej lub malowanej proszkowo. Uchwyt wykonany jest z blachy stalowej o szerokości 30mm i grubości 4mm.

Rodzaj pokrycia: Komplet na dach spadzisty, pokryty blachodachówką, o nachyleniu od 20° do 40°.

Kąt nachylenia dachu a ilość uchwytów przypadających na płotek

Od czego zależy ilość uchwytów?

• od kąta nachylenia dachu (im większy, tym większa ilość uchwytów jest wymagana)
• od długości połaci dachowej (krokwi) - powyżej 6m wymagane jest zwiększenie ilości uchwytów, lub nawet montaż drugiego rzędu płotków
• w przypadku standardowych długości krokwi, stosuje się ilość uchwytów zgodną z poniższą tabelką:

Ilość uchwytów przypadających na jeden płotek 2m:

• Kąt nachylenia dachu do 20º - 3 szt.
• Kąt nachylenia dachu od 20º do 40º - 4 szt.
• Kąt nachylenia dachu 40º i więcej - 5 szt.

Ilość wsporników przypadających na płotek zależna jest od kąta pochylenia dachu! Komplety na inne nachylenia dachów dostępne na innych stronach.

WYJĄTKI!

• Gdy kąt nachylenia połaci dachowej wynosi powyżej 55° - zawsze dodajemy jeden uchwyt do zestawu.
• Gdy długość krokwi jest większa niż 6m, należy dodać 1 uchwyt na każde 2m krokwi ponad 7m. Czyli od 6m do 8m - dodatkowo jeden, od 8m do 10m - dodatkowe dwa uchwyty.
• Powyżej 10m, konieczne jest zastosowanie kolejnego rzędu płotka - ok. 4m powyżej pierwszego rzędu. W takim przypadku niższy płotek montujemy zgodnie z powyższą tabelką, wyższy natomiast zgodnie z punktem 2.
• Do płotków o wysokości 20cm należy zastosować dodatkowy wspornik.

UWAGA! Powyższe informacje są wynikiem zebranych informacji oraz naszego doświadczenia. Nie można powyższych informacji traktować jako instrukcji montażu. Stosowanie ochrony przeciwśniegowej powinno być zgodne z projektem technicznym opracowanym dla określonego obiektu, z uwzględnieniem wymagań Polskich Norm i obowiązujących przepisów techniczno-budowlanych. Aby dodać do zestawu dodatkowe uchwyty, skorzystaj z elementów pojedynczych.

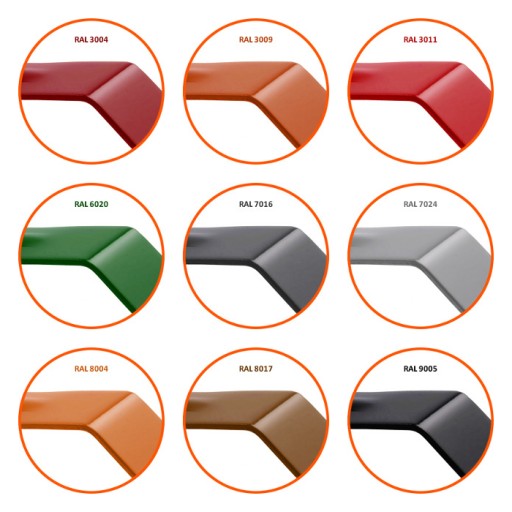

Dostępne kolory

• Wiśnia - RAL 3004
• Kasztan - RAL 3009
• Czerwony - RAL 3011
• Zielony - RAL 6020
• Antracyt - RAL 7016
• Grafit - RAL 7024
• Cegła - RAL 8004
• Brąz - RAL 8017
• Czarny - RAL 9005
• Ocynk

UWAGA! Prosimy wziąć pod uwagę, że mogą występować pewne różnice pomiędzy kolorami i wzorami widocznymi na zdjęciach, a prawdziwymi materiałami. Na kolor widziany na monitorze kupującego wpływ mają m.in. warunki sprzętowe, a także warunki wykonania zdjęcia, które mogą być różne dla poszczególnych produktów.

W skład kompletu wchodzi

• 1x Płotek przeciwśniegowy

• 4x Uchwyt płotka do blachodachówki

Długość płotka:

Płotek dostępny jest w trzech wymiarach długości standardowych: 1,5m, 2m, i 3m. W zależności od długości płotka oraz stopnia nachylenia połaci dachu należy zastosować odpowiednią liczbę wsporników, która została opisana w osobnej tabeli.

Wysokość płotka:

W ofercie dostępne są dwie wysokości płotka przeciwśniegowego: 15cm oraz 20cm. Płotki, o zwiększonej powierzchni zgarniającej śnieg, zalecane są w rejonach charakteryzujących się obfitszymi opadami śniegu.

Warto zwrócić uwagę, że w przypadku stosowania zestawu z 20cm płotkiem należy pamiętać o zastosowaniu dodatkowego wspornika, w stosunku do tradycyjnego wariantu zestawu z 15cm płotkiem.

Rozmiar i materiał płotka:

Płotek wykonany jest z kątownika stalowego o wymiarach 20 x 20 x 2mm (szkielet płotka) oraz blachy stalowej o 20 x 1mm (poprzeczki) specjalnie wyprofilowanej dla zwiększenia sztywności. Odległość między szczeblami płotka to 70mm!

UWAGA! Warto zwrócić uwagę na ilość poprzeczek w płotku! Nie zalecamy płotków o większych odległościach, ze względu na obniżoną zdolność zatrzymywania śniegu.

Moduł i przetłoczenie

W zależności od zastosowanego rodzaju blachodachówki należy dobrać odpowiednią długość modułu oraz wysokość przetłoczenia uchwytu płotka przeciwśniegowego. Poniższy rysunek przedstawia oba wymiary w odniesieniu do uchwytu oraz arkusza blachodachówki.

Dopasowanie wsporników typu BD do modeli blachodachówek

• moduł 380mm, przetłoczenie 35mm (Blachotrapez Janosik)

Sposób montażu płotka do uchwytu:

Specjalne przetłoczenia na uchwycie pozwalają na szybki i łatwy montaż płotka przeciwśniegowego. Wystarczy wcisnąć profil płotka w zatrzaski - nowy sposób mocowania płotka do uchwytów typu "click" jest wyjątkowo trwały. Nie potrzebujesz do tego żadnych dodatkowych narzędzi.

Wysokość montażu płotka:

Płotek po montażu znajduje się 65mm ponad podstawą uchwytu. W przypadku pokryć, których wysokość modułu przekracza 65mm, montaż nie będzie możliwy. Dotyczy to przede wszystkim:

• blachodachówek o wysokości fali <65mm
• blach trapezowych o module <65mm (profil T-65)
• płyt falistych o wysokości fali <65mm

Instrukcja montażu

Powłoka ochronna

Ze względu na narażenie elementów ochrony przeciwśniegowej, na liczne czynniki korozyjne, standardowo wszystkie elementy poddawane są procesowi cynkowania ogniowego, co znacznie zwiększa trwałość produktu. Cynkowanie ogniowe jest wymagane dla produktów mających zachować zgodność z obowiązującymi przepisami i normami. Przestrzegamy przed zastosowaniem płotków cynkowanych galwanicznie (elektrolitycznie), które mają bardzo słabą odporność na korozję. Czynnik korozji ma duży wpływ na wytrzymałość elementów ochrony przeciwśniegowej, stąd zaleca się stosowanie produktów cynkowanych ogniowo.

Cynkowanie ogniowe polega na zanurzeniu metalowego elementu w gorącym, ciekłym cynku o temperaturze ok 450°C. W trakcie kąpieli następuję przenikanie atomów cynku w zewnętrzną warstwę stali, powstaje powierzchniowy stop żelazo-cynk, tworzący po ostudzeniu warstwę chroniącą przed korozją. Trwałość powłok cynkowych, w zależności od warunków , może sięgać nawet 100 lat.

Elementy cynkowane ogniowo różnią się od tych cynkowanych galwanicznie już na pierwszy rzut oka. Powierzchnia cynkowana galwanicznie jest błyszcząca i gładka - elementy są wyjątkowo estetyczne. Natomiast cynkowane ogniowo w zależności od zastosowanej technologii, mogą być matowa lub delikatnie błyszczące oraz zawierać różnego rodzaju skazy. Skazy te nie są błędem w procesie cynkowniczym. Niestety w przypadku płotków lakierowanych proszkowo zastosowana technika cynkowania nie będzie widoczna na pierwszy rzut oka.

Cynkowanie ogniowe

• Odporność na korozję: bardzo wysoka
• Grubość warstwy cynkowej 50 µm - 150 µm
• Dokładność pokrycia: niska
• Końcowa jakość i jednorodność obróbki: niska

Cynkowanie galwaniczne

• Odporność na korozję: niska
• Grubość warstwy cynkowej 10 µm - 30 µm
• Dokładność pokrycia: średnia
• Końcowa jakość i jednorodność obróbki: średnia

Atest ITB. Wszystkie sprzedawane elementy ochrony przeciwśniegowej posiadają wymagane aprobaty techniczne.

Płotek oferowany jest w wersji nielakierowanej (wyłącznie ocynkowanej ogniowo) lub dodatkowo malowanej proszkowo na najpopularniejsze kolory pokryć dachowych według palety RAL.

Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140-200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.

Zalety malowania proszkowego:

• gładka, bez spękań i zacieków powłoka
• działania antykorozyjne
• odporność na uszkodzenia mechaniczne
• odporność termiczna
• wysoka odporność na działania czynników chemicznych
• nieszkodliwość dla środowiska
