Czujnik parkowania 8-sensor LED

Profesjonalny zestaw czujników parkowania z wyświetlaczem LED wskazującym kierunek oraz odległość od przeszkody. Zestaw zawiera: 8 sensorów, wiertło, jednostkę centralną, komplet okablowania, wyświetlacz LED z głośnikiem, dwustronną taśmę samoprzylepną oraz instrukcję "krok po kroku" w języku polskim.

Zestaw czujników cofania jest nowoczesnym systemem nadzorczym opartym o ultradźwięki przeznaczonym do pojazdów mechanicznych. Sprawdza obszar za lub przed pojazdem podczas manewru cofania/parkowania i ostrzega przed przeszkodami znajdującymi się poza zasięgiem wzroku kierowcy. Przeszkoda lokalizowana jest pod względem kierunku i odległości - informacje natychmiast zostają przekazane do kierowcy za pomocą wyświetlacza LED oraz modulowanego dźwięku o różnym natężeniu. Zestaw został zaprojektowany do pojazdów osobowych i dostawczych (sedan, hatchback, kombi, pick-up, furgonetek, busów).

Sposób działania czujnika:

Czujnik sygnalizuje odległość od przeszkody poprzez wskazania na wyświetlaczu; strony po której znajduje się przeszkoda oraz rzeczywiste odległości w centymetrach, dodatkowo odległość od przeszkody sygnalizowana jest dźwiękami. Podczas cofania uruchamiane są tylko tylne sensory, a przednie są automatycznie rozłączane. Przednie sensory działają zależnie od sposobu podłączenia czerwonego przewodu - opisane poniżej. Tylne sensory należy podłączyć do zasilania lamp cofania, dzięki czemu uruchamiane będą tylko podczas cofania.

Tył:

• Odległość od przeszkody 200 -160cm, przerywany dźwięk: Bi..........Bi.........Bi
• Odległość od przeszkody 150 - 110cm, przerywany dźwięk: Bi.....Bi.....Bi
• Odległość od przeszkody 100 - 60cm, przerywany dźwięk: Bi...Bi...Bi
• Odległość od przeszkody 50 - 30cm, przerywany dźwięk: Bi..Bi...Bi
• Odległość od przeszkody 30 - 0cm, dźwięk ciągły: Biiiii....

Kolor podświetlenia wskaźnika kierunku na wyświetlaczu LED zmienia się w zależności od odległości od przeszkody:

• Przy odległości 200 - 110cm od przeszkody, podświetlenie w kolorze zielonym
• Przy odległości 100 - 60cm od przeszkody, podświetlenie w kolorze żółtym (pomarańczowym)
• Przy odległości poniżej 50cm od przeszkody, podświetlenie w kolorze czerwonym

Przód:

• Pojedynczy sygnał w momencie aktywacji czujników
• Przy odległości 80 - 60cm od przeszkody, podświetlenie kierunkowe w kolorze żółtym (pomarańczowym) i przerywany sygnał dźwiękowy
• Przy odległości 60 - 30cm od przeszkody, podświetlenie kierunkowe w kolorze czerwonym i przerywany sygnał dźwiękowy o większej częstotliwości
• Przy odległości poniżej 30cm od przeszkody, podświetlenie kierunkowe w kolorze czerwonym i ciągły sygnał dźwiękowy

Schemat podłączenia:

• Czarny – masa
• Niebieski - +12V ze światła cofania (do aktywowania czujników tylnych)
• Żółty - +12V po zapłonie (stacyjce)
• Czerwony - opcje:
• +12V ze światła stop / czujnika pedału hamulca – czujniki przednie włączają się na 10s po wciśnięciu hamulca / hamowaniu przed przeszkodą
• +12V z dodatkowego przycisku na desce rozdzielczej - czujniki przednie włączamy manualnie
• +12V z istniejącej instalacji np. halogeny przednie – czujniki przednie aktywowane są po włączeniu halogenów.
• Czujniki przednie działają przez 10s po podaniu impulsu +12V lub na stałe przy stałym zasilaniu +12V

Zalety:

• Nadają się do wszystkich typów samochodów ze zderzakami z tworzywa sztucznego
• Wyjątkowo łatwy montaż
• 100% sprawdzona skuteczność
• Prosta budowa a co za tym idzie bezawaryjna praca
• Modulowany dźwięk o zmiennym natężeniu
• Wykrywanie ludzi, pojazdów, bram garażowych, ścian, filarów, słupów, siatki itp.
• Bezobsługowe użytkowanie

Specyfikacja:

• Napięcie zasilania: 9V - 15V
• Pobór prądu: <4W
• Zakres temp. działania: -30°C ~ +70°C
• Zasięg wykrywania: 0.3 - 2m
• Długość przewodu czujnika tylnego: 2,3m
• Długość przewodu czujnika przedniego: 6m
• Długość przewodu wyświetlacza: 5m
• Złączki Plug & Play
• Wymiary wyświetlacza: szer. 99mm, wys. 20mm, gł. 25mm
• Częstotliwość operacyjna: 40KHz
• Średnica czujników: 22mm
• Kolor czujników: czarny

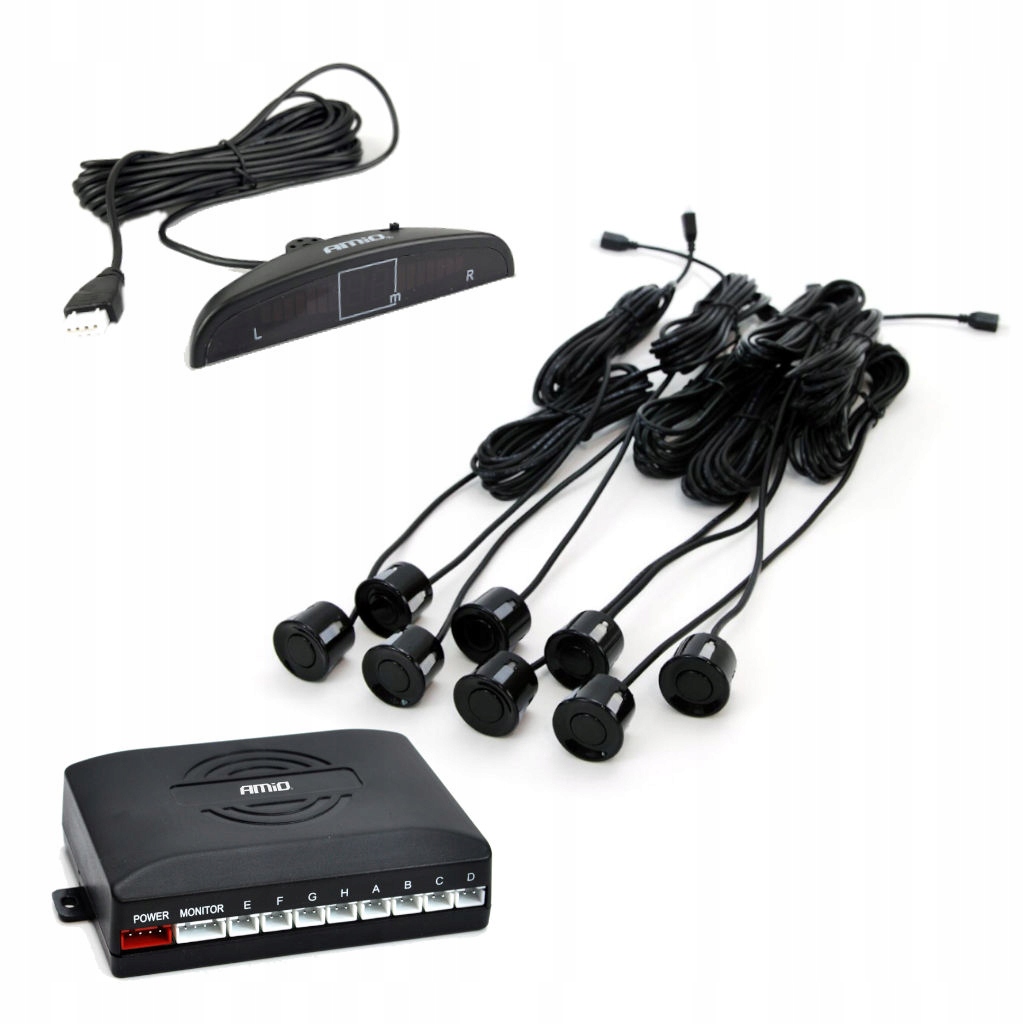

Zestaw zawiera:

• 8 czujników ultradźwiękowych (4przednie + 4tylne)

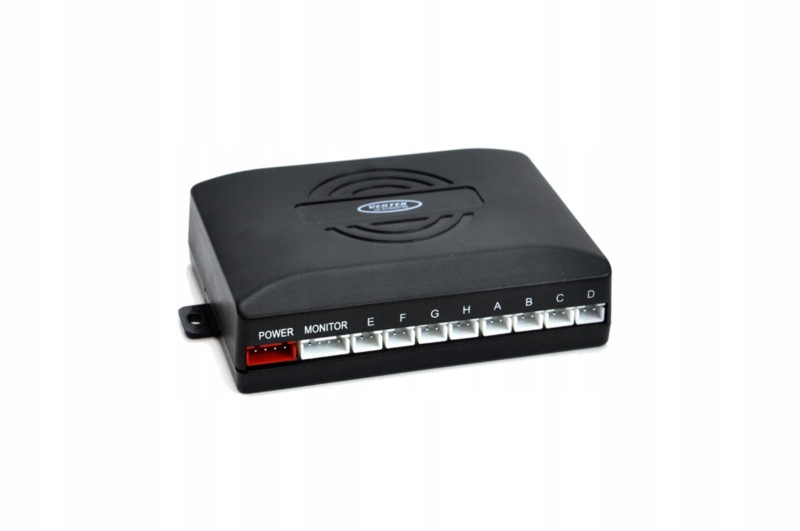

• Jednostkę centralną CPU

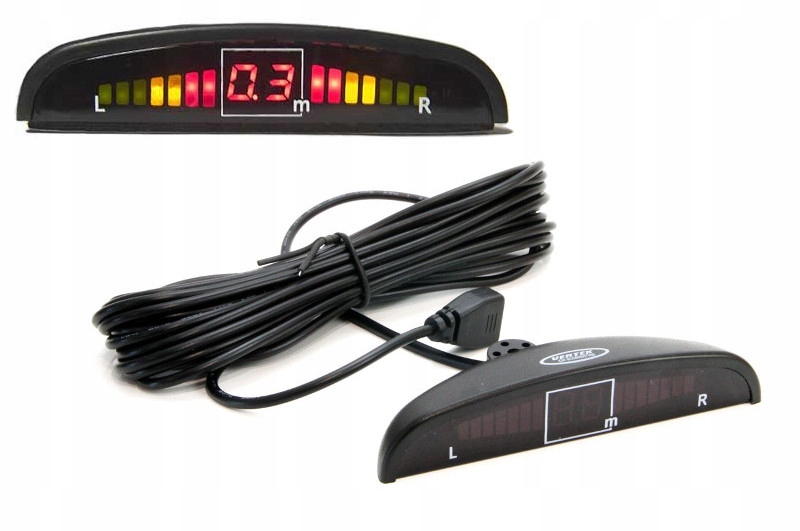

• Wyświetlacz LED z głośnikiem (z możliwością wyłączenie dźwięku)
• Pełne okablowanie

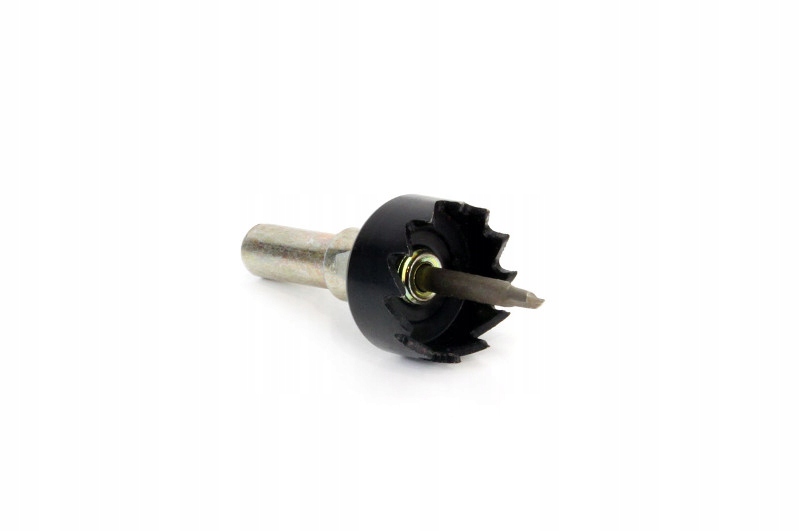

• Wiertło (otwornica) 22mm
• Taśmę dwustronną do przymocowania centralki oraz wyświetlacza
