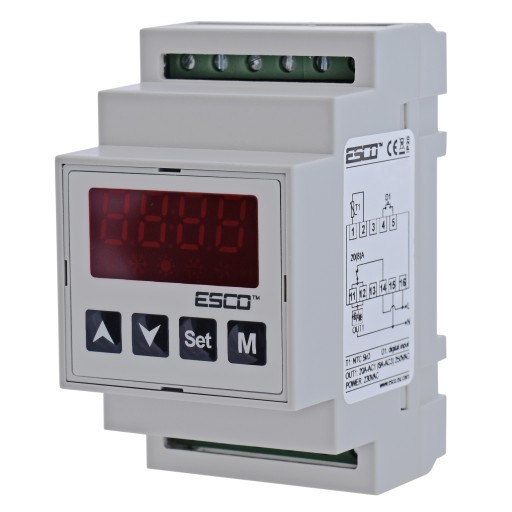

Dwukanałowy regulator temperatury na szynę DIN (dwa regulatory w jednej obudowie), NO: DC20D+
DC-20+ z ang. skrótu "double controller" to de facto dwa REGULATORY temperatury umieszczone w jednej obudowie z możliwością dowolnej konfiguracji wejść-wyjść i powiązania obu regulatorów. Urządzenie ma 2 wejścia oraz 2 wyjścia sterujące, które mogą pracować w trybie GRZANIE lub CHŁODZENIE, a pomiar mierzony jest z czujnika T1 lub T2, albo z obu czujników jednocześnie.
Dzięki funkcjom matematycznym pomiar z dwóch czujników może być wyliczony jako różnica [T2-T1] (stosowany w układach z kolektorem słonecznym) lub średnia [T1+T2]/2.
- 2 REGULATORY w jednej obudowie
- 2 wejścia pomiarowe
- 2 wyjścia sterujące
- Wyświetlanie T1 i T2 na przemian
- Funkcje matematyczne (pomiar średni, różnicowy)
- Możliwość powiązania REGULATORÓW między sobą
- Wejście cyfrowe do pracy ręcznej lub sygn. awarii
- Wbudowany sygnalizator dźwiękowy (brzęczyk)
- 2 czujniki temperatury w zestawie
Uniwersalny regulator przeznaczony do regulacji temperatury w systemach ogrzewania:
- - grzejniki elektryczne, piece
- - kable grzewcze, systemy przeciwoblodzeniowe
- - inkubatory, terraria, akwaria
- - bojlery, podgrzewacze, itp.
- - pompy C.O. i C.W.U.
- - kolektory słoneczne
- - kominki z płaszczem wodnym
- - siłowniki z zaworem 2, 3, 4 drożnym
- - ogrzewanie samochodowe postojowe (webasto)
oraz chłodzenia:
- - lodówki, zamrażarki, lady chłodnicze
- - wentylatory, schładzalniki
- - agregaty samochodowe (wersja na 12V lub 24V), itp.

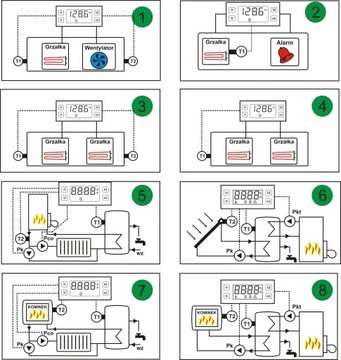

Przykładowe schematy sterowania urządzeniami za pomocą regulatora DC20D+.
- Układ precyzyjnego sterowania komorą inkubatora i utrzymywanie jednakowej temperatury.
- Układ sterowania kolektorem słonecznym i pompą cyrkulacyjną kotła.
- Układ sterowania kominkiem z płaszczem wodnym.
- Układ sterowania kominkiem i pompą cyrkulacyjną kominka.
- Układ sterowania grzałką z alarmem zewnętrznym.
- Układ sterowania dwoma grzałkami niezależnie.
- Układ sterowania dwoma grzałkami z dwoma stopniami nastawy temperatury (grzanie/dogrzewanie)
- Układ sterowania pompą cyrkulacyjną obiegu C.W.U. i pompą C.O.

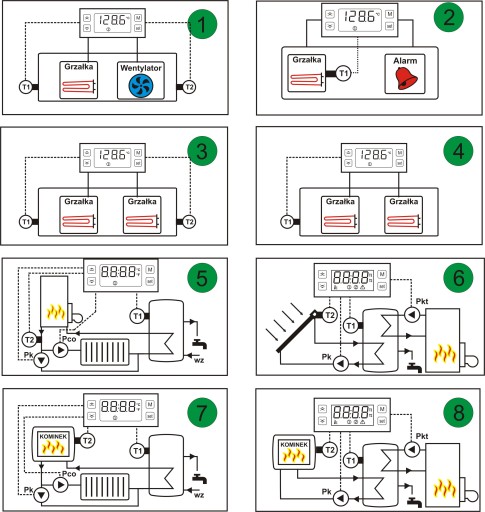

Przykładowe schematy sterowania urządzeniami za pomocą regulatora DC20D+.
- Układ precyzyjnego sterowania komorą inkubatora i utrzymywanie jednakowej temperatury.
- Układ sterowania kolektorem słonecznym i pompą cyrkulacyjną kotła.
- Układ sterowania kominkiem z płaszczem wodnym.
- Układ sterowania kominkiem i pompą cyrkulacyjną kominka.
- Układ sterowania grzałką z alarmem zewnętrznym.
- Układ sterowania dwoma grzałkami niezależnie.
- Układ sterowania dwoma grzałkami z dwoma stopniami nastawy temperatury (grzanie/dogrzewanie)
- Układ sterowania pompą cyrkulacyjną obiegu C.W.U. i pompą C.O.
Regulator może realizować zarówno prosty, pojedynczy lub podwójny układ grzewczy, czy chłodniczy jak i bardziej rozbudowaną aplikację.
Regulator posiada cyfrowy odczyt temperatury oraz funkcję kalibracji wskazań. Wartość z czujnika T1 i T2 jest wyświetlana na przemian co 3 sekundy. Można ustawić, aby regulator wyświetlał tylko jeden odczyt.
Wbudowany sygnalizator dźwiękowy można ustawić, aby sygnalizował załączenie wyjść oraz stany alarmowe.
Wejście cyfrowe może pełnić funkcję wejścia alarmowego lub ręcznego trybu sterowania wyjściami. Może sygnalizować awarię układu po zadziałaniu zewnętrznego presostatu lub ogranicznika temperatury STB podłączonego do wejścia cyfrowego. W przypadku awarii rozłączy cały układ z możliwością podtrzymania stanu awarii, aż do ręcznego skasowania przyciskiem.
Regulator wyposażony jest w 2 Wyjścia przekaźnikowe dużej mocy 2x16A (maksymalne obciążenie rezystancyjne 3600W dla wyjścia). Montaż w rozdzielni elektrycznej na szynę DIN TH-35.
WAŻNE: Produkt ORYGINALNY, zaprojektowany w POLSCE, przystosowany do naszych realiów, a w szczególności energooszczędnych systemów OGRZEWANIA. Dzięki regulatorowi ESCO można oszczędzić do 30% energii.
Tylko ORYGINAŁ ma:
- - logo ESCO
- - certyfikat CE
- - wodoodporne czujniki ze stali nierdzewnej w zestawie
- - pomiar 3 razy na sekundę i dokładność 0,5°C
- - możliwość zmiany rozdzielczości wyświetlania temperatury i wyłączenia sygnalizacji dźwiękowej
- - możliwość zamówienia regulatora w wersji na zasilanie 12VAC/DC lub 24VAC/DC (dodatkowy koszt: 12V - 12,30 zł , 24V - 36,90 zł)
Dane techniczne:
Wejście:
- 2 czujniki temperatury NTC 5kOhm przy 25°C, 6x50mm o długości 2m (czujniki są w zestawie)
- wejście cyfrowe (normalnie otwarte lub zamknięte)
Zakres pomiarowy: -50...+150°C
Dokładność pomiaru: +/-0,5°C
Okres próbkowania: 330 ms
Rozdzielczość wskazań: 0,1°C w całym zakresie
Rozdzielczość nastawy: 0,1°C w całym zakresie
Wyświetlacz: LED, 4 cyfry o wysokości 11mm z ikonami graficznymi
Metoda regulacji: ON-OFF z histerezą
Dokładność regulacji: ustawiana w zakresie 0,1...20,0°C
Wyjścia sterujące:
- 2 przekaźnikowe 16A 4,5kW, trwałość 100 tys. cykli
Funkcje dodatkowe:
- - funkcje matematyczne (pomiar różnicy, średniej)
- - wybór kanału temperatury do odczytu
- - dźwiękowa sygnalizacja stanów alarmowych
- - możliwość powiązaniu obu wyjść (podania warunków)
Montaż: na szynie DIN TH-35
Stopień i klasa ochrony: IP20 / II
Zasilanie: 230VAC +/-15% lub 12VAC/DC lub 24AC/DC
Pobór mocy: max 3 VA
Warunki pracy: -5...60°C; 0...85%RH (bez kondensacji)
Warunki składowania: -40...85°C; 0...85%RH (bez kondensacji)

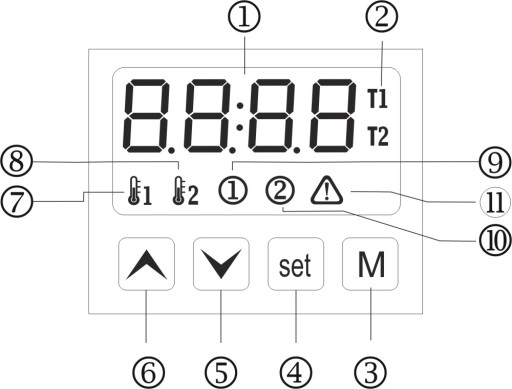

Opis panelu wyświetlacza.
- Wyświetlacz temperatury
- Numer czujnika temperatury
- Wejście do menu parametrów konfiguracyjnych
- Przycisk nastawy temperatury
- Przycisk zmniejszający wartość
- Przycisk zwiększający wartość
- Sygnalizacja nastawy temperatury SET1
- Sygnalizacja nastawy temperatury SET2
- Sygnalizacja WYJŚCIA1
- Sygnalizacja WYJŚCIA2
- Sygnalizacja stanów alarmowych

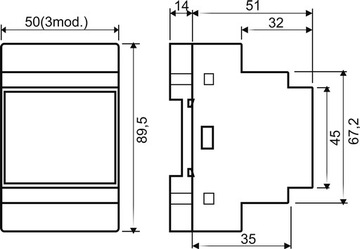

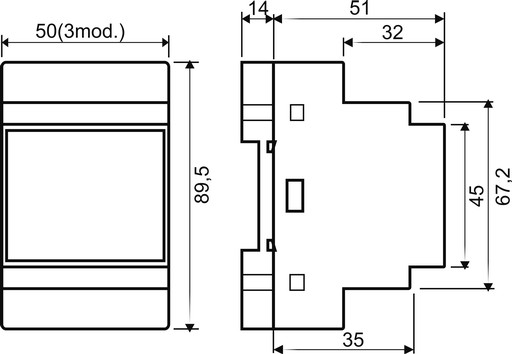

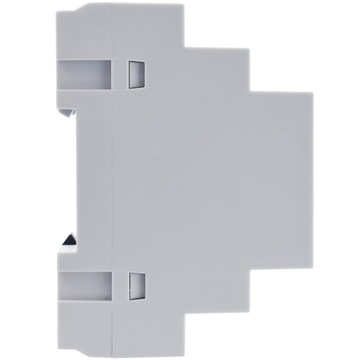

Regulator montowany na szynę DIN TH-35
Regulator zajmuje na szynie szerokość 3 (trzech) modułów.
Dwa czujniki w zestawie GRATIS
Wykonane ze stali nierdzewnej w klasie szczelności IP65 (wodoodporne).
Przewód o długości 200cm, który w miarę potrzeb można przedłużać przewodem elektrycznym (najlepiej linka, dwużyłowy, 1,5mm) nawet do 80 metrów.

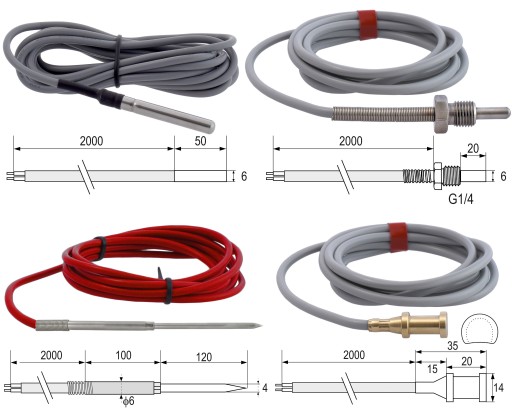

Opcjonalne czujniki dostępne na naszych innych aukcjach:
