STEROWNIK pompy do solara regulator kolektorów CWU

Regulator temperatury uniwersalny (sterowanie kolektorem słonecznym, kominkiem, pompami obiegowymi, grzałka + wentylator), NO: SC20

SC-20 przeznaczony jest do sterowania układem grzewczym lub chłodniczym. W zależności od konfiguracji regulator może sterować prostymi układami jak bojler czy pompa obiegowa, jak i rozbudowanymi np. kolektorem słonecznym lub kominkiem z płaszczem wodnym.

• 3 tryby pracy do wyboru:

1. zwykły (na podstawie pomiaru z jednego czujnika)
2. różnicowy (na podstawie różnicy wskazań z dwóch czujników)
3. uśredniania (na podstawie średniej wskazań z dwóch czujników)

• 3 progi temperatury: sterujący + 2 alarmowe
• alarm wysokiej i niskiej temperatury sygnalizowany wyjściem przekaźnikowym i brzęczkiem
• 2 wyjście przekaźnikowe: główne 20A i alarmowe 8A
• 2 czujniki NTC w komplecie

Regulacja odbywa się na podstawie pomiaru z jednego bądź dwóch czujników temperatury:

• przy pomiarze z jednego czujnika regulator utrzymuje nastawioną temperaturę załączając wyjście główne w trybie "grzanie" lub "chłodzenie" z zadaną odchyłką (histereza regulowana w zakresie 0.1....20°C).
• przy pomiarze z dwóch czujników użytkownik ma możliwość wyboru trybu pracy regulatora: wyjście jest załączane na podstawie różnicy bądź średniej z dwóch czujników temperatury. W trybie różnicowym regulator załączy np. pompę obiegową kolektora po osiągnięciu niezbędnej różnicy pomiędzy czujnikiem zasobnika i kolektora. Zaś w trybie uśredniania regulator pracuje jak zwykły regulator temperatury z funkcją alarmu z tym, że wartość pomiarowa wyliczana jest ze średniej arytmetycznej wskazań z dwóch czujników temperatury np. na dwóch końcach rurociągu czy zbiornika.

SC-20 ma możliwość nastawy dwóch dodatkowych progów alarmowych:

alarmu wysokiej i niskiej temperatury po przekroczeniu, których zostanie załączone wyjście przekaźnikowe pomocnicze i wewnętrzny brzęczyk. W momencie wystąpienia alarmu wyjście główne może zostać zablokowane w pozycji załączonej lub wyłączonej (zależy od układu np. przy wzroście temp. w kominku pompa musi być załączona, aby wychładzać obieg).

Uniwersalny regulator przeznaczony do regulacji temperatury w systemach ogrzewania:

• Grzałka i alarm
• Grzałka i wentylator
• Pompa cyrkulacyjna obiegu C.O. z alarmem zewnętrznym
• Pompa cyrkulacyjna obiegu C.W.U. z alarmem zewnętrznym
• Kolektor słoneczny z alarmem zewnętrznym
• Kolektor słoneczny i pompa cyrkulacyjna kotła
• Kominek z płaszczem wodnym
• Komora, inkubator z dwoma czujnikami

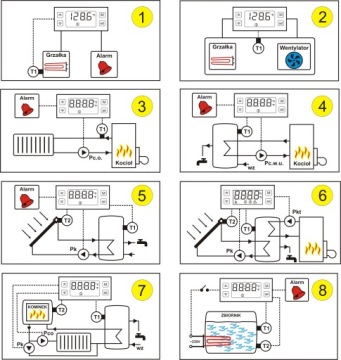

Przykładowe schematy sterowania urządzeniami za pomocą regulatora SC20.

1. Układ sterowania grzałką i alarmem.
2. Układ sterowania grzałką i wentylatorem.
3. Układ sterowania pompą cyrkulacyjną obiegu C.O. z alarmem zewnętrznym.
4. Układ sterowania pompą cyrkulacyjną obiegu C.W.U. z alarmem zewnętrznym.
5. Układ sterowania kolektorem słonecznym z alarmem zewnętrznym.
6. Układ sterowania kolektorem słonecznym i pompą cyrkulacyjną kotła.
7. Układ sterowania kominkiem z płaszczem wodnym.
8. Układ do precyzyjnego sterowania komorą, inkubatorem z dwóch czujników.

Przykładowe schematy sterowania urządzeniami za pomocą regulatora SC20.

1. Układ sterowania grzałką i alarmem.
2. Układ sterowania grzałką i wentylatorem.
3. Układ sterowania pompą cyrkulacyjną obiegu C.O. z alarmem zewnętrznym.
4. Układ sterowania pompą cyrkulacyjną obiegu C.W.U. z alarmem zewnętrznym.
5. Układ sterowania kolektorem słonecznym z alarmem zewnętrznym.
6. Układ sterowania kolektorem słonecznym i pompą cyrkulacyjną kotła.
7. Układ sterowania kominkiem z płaszczem wodnym.
8. Układ do precyzyjnego sterowania komorą, inkubatorem z dwóch czujników.

Dane techniczne:

Wejścia:

• dwa czujniki temperatury NTC 5kOhm przy 25°C
• wejście cyfrowe

Zakres pomiarowy: -50...+150°C

Dokładność pomiaru: +/-0,5°C

Rozdzielczość: 0,1°C w całym zakresie

Wyświetlacz: LED, 4 cyfry o wysokości 11mm z ikonami graficznymi

Metoda regulacji: ON-OFF z histerezą

Wyjścia:

• główne: przekaźnikowe 20A 4,5kW, trwałość 100 tys. cykli
• alarmowe: przekaźnikowe 8A 1,5kW, trwałość 100 tys. cykli

Funkcje:

• 3 tryby pracy regulatora: zwykły, różnicowy, uśredniania
• alarm wysokiej i niskiej temperatury sygnalizowany dźwiękiem i wyjściem przekaźnikowym
• dźwiękowa sygnalizacja awarii czujnika i aktywacji wejścia cyfrowego

Montaż: w otworze o wymiarach: 71 x 29mm

Zasilanie: 230VAC +/-15% (standard) lub 12VAC/DC(+12,30zł) lub 24VAC/DC(+40zł)

Pobór mocy: max 3 VA

1/ Stopień ochrony IP65 (od frontu po zamontowaniu w puszcze)

2/ Montaż w otworze o wymiarach 71 x 29 mm, maksymalna grubość ścianki tablicy 20mm

3/ Uchwyty mocujące w komplecie

Panel przedni.

1. wyświetlacz temperatury
2. numer czujnika temperatury
3. wyjście do menu parametrów konfiguracyjnych
4. przycisk nastawy temperatury
5. przycisk zmniejszający wartość
6. przycisk zwiększający wartość
7. sygnalizacja nastawy temperatury
8. sygnalizacja WYJŚCIA1
9. sygnalizacja WYJŚCIA2
10. sygnalizacja stanów alarmowych

Dwa czujniki w zestawie GRATIS

Wykonane ze stali nierdzewnej w klasie szczelności IP67 (wodoodporne).

Przewód o długości 200cm, który w miarę potrzeb można przedłużać przewodem elektrycznym (najlepiej linka, dwużyłowy, 1,5mm) nawet do 80 metrów.

Do regulatora polecamy zakup puszki hermetycznej IP65 z wyciętym otworem montażowym i dławicami kablowymi w komplecie.

• jednootworowa (35 zł brutto)
• dwuotworowa (40 zł brutto)

Opcjonalne czujniki dostępne na naszych innych aukcjach:
