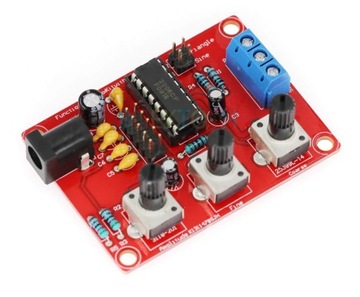

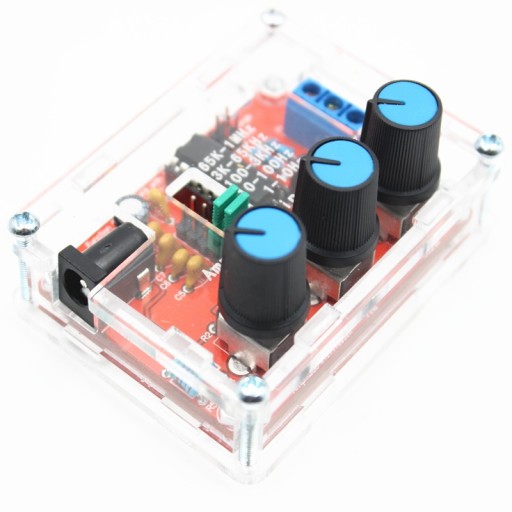

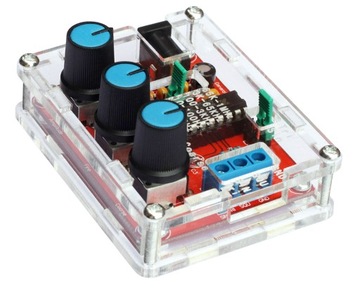

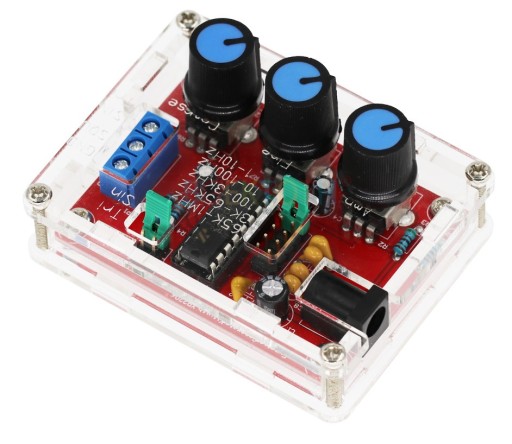

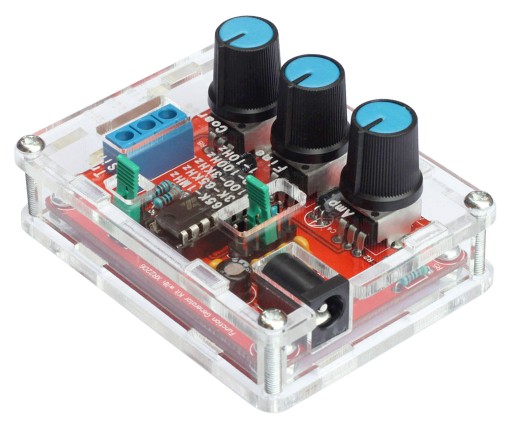

Moduł generator funkcyjny XR2206 1Hz-1MHz DIY KIT

Generator funkcyjny XR2206 zestaw do samodzielnego montażu

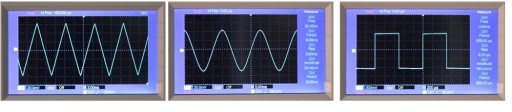

Urządzenie to moduł umożliwiający generowanie następujacych przebiegów :

• Prostokąt
• Trójkąt
• Sinusoida

Amplituda dla przebiegów trójkątnego i sinusoidalnego może być regulowana w zakresie od 0 do 3V.

Amplituda dla przebiegu prostokątnego może być regulowana w zakresie od 0 do 8V.

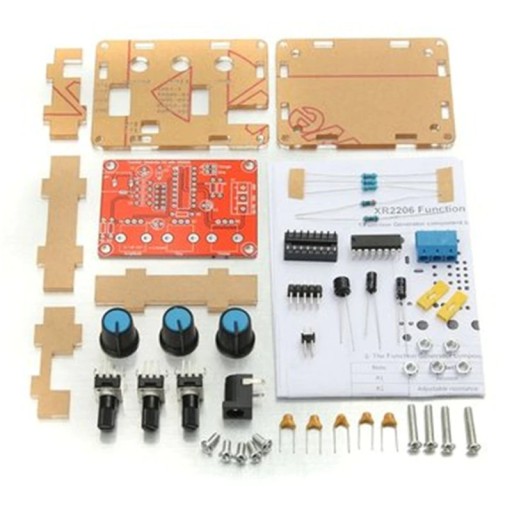

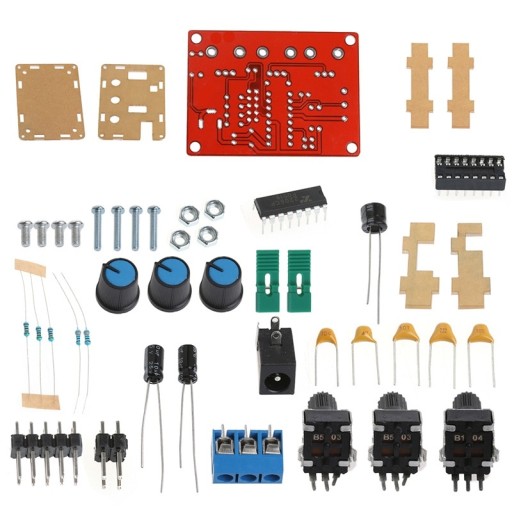

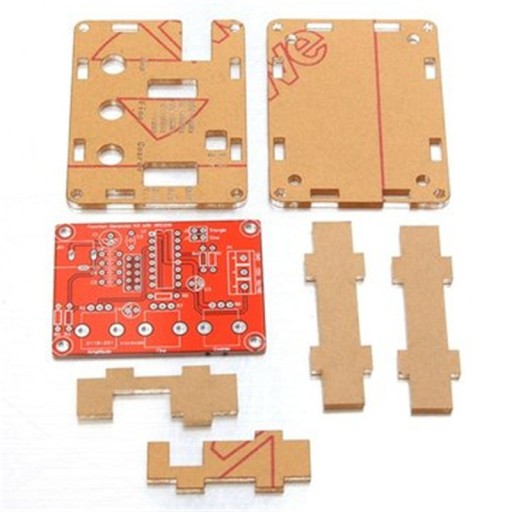

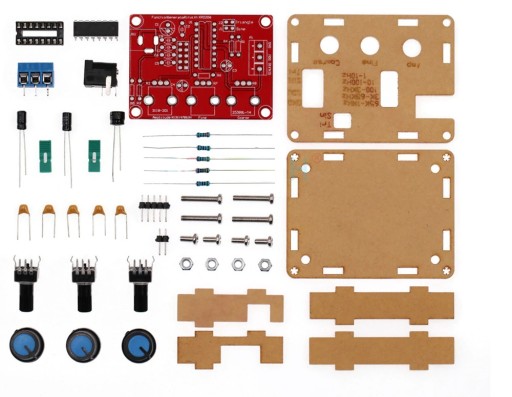

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. W zestawie znajduje się instrukcja montażu w języku angielskim.

Parametry techniczne

• Napięcie zasilania: 9-12 V DC
• Rodzaje sygnału wyjściowego: prostokątny, sinus i piłokształtny
• Impedancja: 600 Ohm + 10%
• Częstotliwość wyjściowa: 1Hz-1 MHz

Sygnał sinusoidalny:

• Amplituda: 0-3 V przy zasilaniu 9V DC
• Zniekształcenia: mniej niż 1% (przy 1 kHz)
• Płaskość: + 0.05dB 1Hz-100 kHz

Sygnał prostokątny:

• Amplituda: 8V (bez obciążenia) przy 9V DC zasilania
• Czas narastania: mniej niż 50ns (przy 1 kHz)
• Czas opadania: mniej niż 30ns (przy 1 kHz)
• Symetria: mniej niż 5% (przy 1 kHz)

Sygnał trójkątny:

• Amplituda: 0-3V dla zasilania 9V DC
• Liniowość: mniej niż 1% (do 100 kHz) 10mA

Wymiary:

• Szerokość A=61 mm
• Wysokość B=45 mm

Zastosowanie:

• Generowanie przebiegów sinusoidalnych
• Generowanie przebiegów trójkątnych
• Generowanie przebiegów prostokątnych
