Вольтметр постоянного тока 100В Амперметр 200А + шунт. Р+Б

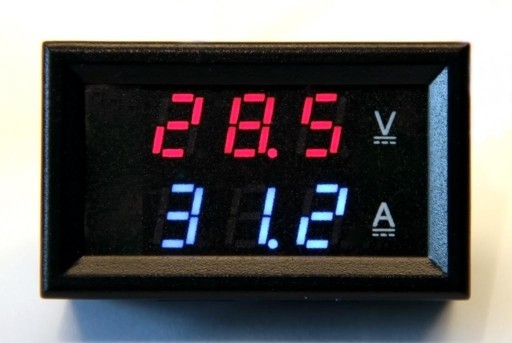

Uniwersalny miernik panelowy LED amperomierz niebieski  i woltomierz czerwony o wysokości cyfry 0,28". W komplecie z bocznikiem 200A

Dane techniczne:

Wymiary zewnętrzne - 47,3mm x 28,6mm głębokość 22mm.

Wymiar otworu mocującego - 45,2mm x 27mm

Zasilanie - 4V do 30V. Czerwony +, czarny -. (małe gniazdko zasilające). Zaleca się zasilać miernik z odseparowanego napięcia, uzyskamy w ten sposób dokładniejszy pomiar prądu, spowodowane jest to połączeniem minusa zasilania z minusem pomiaru prądu. Bocznik musi być na minusie inaczej miernik się spali. Używać oryginalnych kabelków.

Zakres napięcia pomiarowego - 0V do 99,9V. Czarny - , żółty + (małe gniazdko zasilające).

Rozdzielczość pomiaru napięcia - 0,1V.

Zakres pomiaru prądu od 0A do 200A z rozdzielczością pomiaru 1A. Czarny -, czerwony + (gniazdko pomiarowe duże).

Brak informacji o przepełnieniu pomiaru, wskazania uzyskują max 60,9 lub 609 i jest to już najprawdopodobniej nieprawidłowe wskazanie.

Miernik też nie będzie mierzył prawidłowo prądu gdy chwilowy prąd przekroczy 100A (dla zakresu pomiarowego do 100A) lub 1000A (dla zakresu do 1000A), np. przy pomiarze prądu w HHO, po ustawieniu wypełnienia PWM 100%, miernik nie powinien wskazywać 99,9A lub 999A, bo to oznacza obcinanie napięcia pomiarowego i błędne wskazania przy innych wypełnieniach PWM.

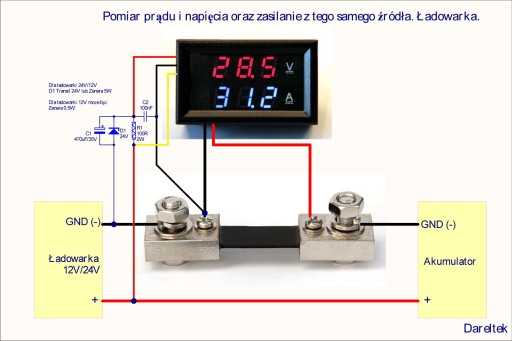

Można połączyć przewody w gniazdku zasilającym czerwony z żółtym. Miernik będzie wtedy mierzył swoje napięcie zasilania, zakres pomiaru i zasilania 4V do 30V.

Dokładność pomiaru - 1% +1d.

Pobór prądu <20mA

Częstotliwość odświeżanie - 2/s

Zabezpieczenie przed odwrotnym podłączeniem napięcia.

Zalecane jest dodanie kondensatora elektrolitycznego na przewodach zasilających, zmniejszy się prawdopodobieństwo uszkodzenia miernika od przepięć.
