Мультисвитч 5 входов 4 выхода 5/4 СИГНАЛ MRP-504

Товар

6 817  ₽
Мультисвитч 5 входов 4 выхода 5/4 СИГНАЛ MRP-504

Доставка

  • Почта России

    от 990 ₽

  • Курьерская доставка EMS

    от 1290 ₽

Характеристики

Артикул
7828205855
Состояние
Новый
Kod producenta
R68504
Marka
Signal
Model
MRP-504

Описание

Multiswitch Signal MRP-504 z pasywnym torem TV naziemnej

5 wejść

4 wyjścia

Alt
Multiswitch 5 wejść 4 wyjścia 5/4 SIGNAL MRP-504
Multiswitch 5 wejść 4 wyjścia 5/4 SIGNAL MRP-504 EAN (GTIN) 5907634599175
Multiswitch 5 wejść 4 wyjścia 5/4 SIGNAL MRP-504 Kod producenta R68504

Zasilacz DC 18V 1A w komplecie

Cechy wyróżniające:

  • multiswitch radialny,
  • wejścia: 4 z konwertera quatro, 1 naziemna DVB-T,
  • wyjścia: 4 do tunerów SAT,
  • pasywny tor FM/DVB-T wyposażony w przełącznik On/Off 12V DC,
  • separacja pomiędzy wejściami większa niż 25 dB,
  • wysoka separacja wyjść 30 dB (brak przesłuchów między pasmami i polaryzacjami),
  • prekorekcja charakterystyki kabla,
  • bardzo wysoki poziom wejściowy 105 dBμV,
  • wysoki poziom wyjściowy: 100 dBμV,
  • kontrolki napięcia zasilacza i multiswitcha (prosta diagnostyka braku zasilania lub zwarcia w torze naziemnym),
  • przyłącze uziemienia,
  • kompaktowe wymiary 146×120×42 mm,
  • zewnętrzny zasilacz DC 18 V 1 A,
  • gwarancja 3 lata.

Nowa rodzina multiswitchy Signal umożliwia realizację instalacji RTV/SAT w domkach jednorodzinnych oraz małych budynkach mieszkalnych i biurowych. Multiswitche są przeznaczone do pracy wewnątrz budynku. Przełączniki wielozakresowe dedykowane są do instalacji bazujących na topologii gwiazdy. W tego typu systemach przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Wysoka separacja wyjść (brak przesłuchów między pasmami i polaryzacjami) oraz wbudowana prekorekcja charakterystyki kabla umożliwia wyeliminowanie wpływu tłumienności kabla rosnącej wraz z częstotliwością.

Przełącznik wyposażony jest w bierny tor telewizji naziemnej, dlatego zalecane jest zastosowanie przedwzmacniacza antenowego lub wzmacniacza, który skompensuje tłumienie multiswitcha (12 dB) i elementów biernych w instalacji (przewodu, gniazd, złączy) w torze telewizji naziemnej. W doborze wzmacniacza należy też uwzględnić poziom sygnału z nadajnika (moc i wysokość zawieszenia nadajnika, odległość do punktu odbioru, zysk anteny, ukształtowanie terenu między nadajnikiem a odbiornikiem).

Alt
Multiswitch 5 wejść 4 wyjścia 5/4 SIGNAL MRP-504 Marka Signal

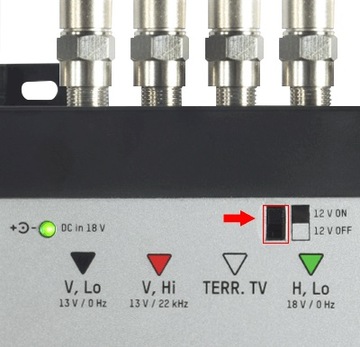

Multiswitch wyposażony jest w włącznik napięcia 12 V w torze antenowym.

W celu zasilenia wzmacniacza należy go ustawić w pozycji "On". Jeżeli zostanie zastosowany wzmacniacz z własnym zasilaniem np. CA-215 (z regulacją wzmocnienia) należy pozostawić przełącznik w pozycji "Off".

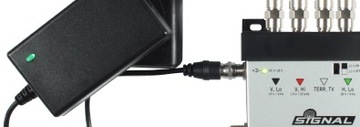

Multiswitch i zasilacz wyposażone są w kontrolki LED stanu zasilania. Przy poprawnej pracy obydwie powinny świecić.

Jeżeli po podłączeniu anteny naziemnej i włączeniu zasilania diody na zasilaczu i multiswitchu mrugają świadczy to o zwarciu w torze anteny naziemnej. Może to być spowodowane włączeniem zasilana w torze naziemnym przy antenie bez wzmacniacza lub złym zarobieniem złączy (zwarciem pomiędzy przewodem centralnym a oplotem ekranu kabla). Należy natychmiast wyłączyć napięcie i usunąć przyczynę.

Multiswitch 5 wejść 4 wyjścia 5/4 SIGNAL MRP-504 Model MRP-504

Zastosowanie oddzielnego wzmacniacza ma następujące zalety:

  • optymalizacja kosztu instalacji,
  • dobór najbardziej dopasowanego wzmacniacza (poziom wzmocnienia, miejsce instalacji, osobna regulacja VHF i UHF),
  • zasilenie wzmacniacza z multiswitcha (nie jest potrzebny osobny zasilacz).

Urządzenie realizuje dystrybucję sygnału z jednego satelity oraz telewizji naziemnej i radia FM maksymalnie do czterech gniazd. Możemy zatem podłączyć do czterech jednogłowicowych tunerów satelitarnych. Jeżeli tuner posiada dysk twardy (PVR), to dla jego potrzeb zarezerwować należy dwa wyjścia multiswitcha. Niewykorzystane wyjścia multiswitcha należy obciążyć rezystorem 75 Om

Alt

Do multiswitchy zawsze stosujemy konwertery typu QUATTRO

Dane techniczne:

Wejścia:

  • 4 x SAT
  • 1 x FM/DVB-T

Wyjścia: 4

Zakres częstotliwości [MHz]:

  • Terr: 5-862
  • Sat: 950-2150

Tłumienie [dB]:

  • FM/DVB-T: 12±1.5
  • SAT: 3

Straty odbiciowe [dB]:

  • FM/DVB-T: 8
  • SAT: 10

Separacja [dB]:

  • polaryzacyjna H/V: 25,
  • między wejściami: 30,
  • wyjść FM/DVB-T2: 2,
  • wyjść SAT: 28

Poziom wejściowy [dBμV]: 105

Poziom wyjściowy [dBμV]: 100

Zasilanie przedwzmacniacza [V/mA]: 12/60 max

Zasilanie:

  • Wej: 90-264 V
  • Wyj:18V 1A

Zakres temperatur pracy [ºC]: -20...+50

Wymiary [mm]: 146×120×42
