Мультисвитч 5 входов 12 выходов 5/12 СИГНАЛ MRP-512

Multiswitch Signal MRP-512 z pasywnym torem TV naziemnej

5 wejść

12 wyjść

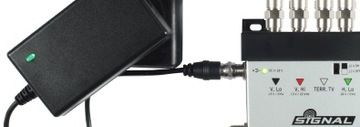

Zasilacz DC 18V 1A w komplecie

Cechy wyróżniające:

• multiswitch radialny,
• wejścia: 4 z konwertera quatro, 1 naziemna DVB-T,
• wyjścia: 12 do tunerów SAT,
• pasywny tor FM/DVB-T wyposażony w przełącznik On/Off 12V DC,
• separacja pomiędzy wejściami większa niż 25 dB,
• wysoka separacja wyjść 30 dB (brak przesłuchów między pasmami i polaryzacjami),
• prekorekcja charakterystyki kabla,
• bardzo wysoki poziom wejściowy 105 dBμV,
• wysoki poziom wyjściowy: 100 dBμV,
• kontrolki napięcia zasilacza i multiswitcha (prosta diagnostyka braku zasilania lub zwarcia w torze naziemnym),
• przyłącze uziemienia,
• kompaktowe wymiary 220×120×42 mm,
• zewnętrzny zasilacz DC 18 V 1 A,
• gwarancja 3 lata.

Nowa rodzina multiswitchy Signal umożliwia realizację instalacji RTV/SAT w domkach jednorodzinnych oraz małych budynkach mieszkalnych i biurowych. Multiswitche są przeznaczone do pracy wewnątrz budynku. Przełączniki wielozakresowe dedykowane są do instalacji bazujących na topologii gwiazdy. W tego typu systemach przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Wysoka separacja wyjść (brak przesłuchów między pasmami i polaryzacjami) oraz wbudowana prekorekcja charakterystyki kabla umożliwia wyeliminowanie wpływu tłumienności kabla rosnącej wraz z częstotliwością.

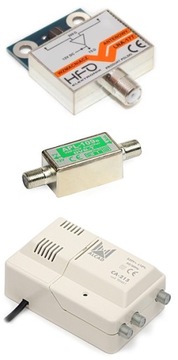

Przełącznik wyposażony jest w bierny tor telewizji naziemnej, dlatego zalecane jest zastosowanie przedwzmacniacza antenowego lub wzmacniacza, który skompensuje tłumienie multiswitcha (17 dB) i elementów biernych w instalacji (przewodu, gniazd, złączy) w torze telewizji naziemnej. W doborze wzmacniacza należy też uwzględnić poziom sygnału z nadajnika (moc i wysokość zawieszenia nadajnika, odległość do punktu odbioru, zysk anteny, ukształtowanie terenu między nadajnikiem a odbiornikiem).

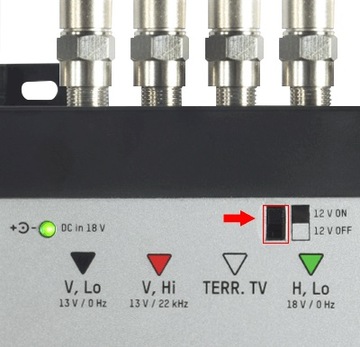

Multiswitch wyposażony jest w włącznik napięcia 12 V w torze antenowym.

W celu zasilenia wzmacniacza należy go ustawić w pozycji "On". Jeżeli zostanie zastosowany wzmacniacz z własnym zasilaniem np. CA-215 (z regulacją wzmocnienia) należy pozostawić przełącznik w pozycji "Off".

Multiswitch i zasilacz wyposażone są w kontrolki LED stanu zasilania. Przy poprawnej pracy obydwie powinny świecić.

Jeżeli po podłączeniu anteny naziemnej i włączeniu zasilania diody na zasilaczu i multiswitchu mrugają świadczy to o zwarciu w torze anteny naziemnej. Może to być spowodowane włączeniem zasilana w torze naziemnym przy antenie bez wzmacniacza lub złym zarobieniem złączy (zwarciem pomiędzy przewodem centralnym a oplotem ekranu kabla). Należy natychmiast wyłączyć napięcie i usunąć przyczynę.

Zastosowanie oddzielnego wzmacniacza ma następujące zalety:

• optymalizacja kosztu instalacji,
• dobór najbardziej dopasowanego wzmacniacza (poziom wzmocnienia, miejsce instalacji, osobna regulacja VHF i UHF),
• zasilenie wzmacniacza z multiswitcha (nie jest potrzebny osobny zasilacz).

Urządzenie realizuje dystrybucję sygnału z jednego satelity oraz telewizji naziemnej i radia FM maksymalnie do dwunastu gniazd. Możemy zatem podłączyć do dwunastu jednogłowicowych tunerów satelitarnych. Jeżeli tuner posiada dysk twardy (PVR), to dla jego potrzeb zarezerwować należy dwa wyjścia multiswitcha. Niewykorzystane wyjścia multiswitcha należy obciążyć rezystorem 75 Om.

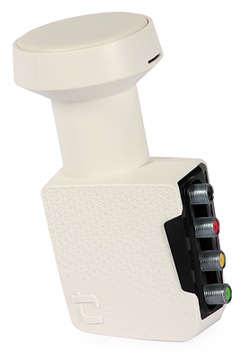

Do multiswitchy zawsze stosujemy konwerter typu QUATTRO

Dane techniczne:

Wejścia:

• 4 x SAT
• 1 x FM/DVB-T

Wyjścia: 12

Zakres częstotliwości [MHz]:

• Terr: 5-862
• Sat: 950-2150

Tłumienie [dB]:

• FM/DVB-T: 17 ± 1.5
• SAT: 3

Straty odbiciowe [dB]:

• FM/DVB-T: 8
• SAT: 10

Separacja [dB]:

• polaryzacyjna H/V: 25
• między wejściami: 30
• wyjść FM/DVB-T: 22
• wyjść SAT: 28

Poziom wejściowy [dBμV]: 105

Poziom wyjściowy [dBμV]: 100

Zasilanie przedwzmacniacza [V/mA]: 12/60 max

Zasilanie:

• Wej: 90-264 V
• Wyj:18V 1A

Zakres temperatur pracy [ºC]: -20...+50

Wymiary [mm]: 220×120×42
