Осевой настенный вентилятор ВЕНТС ОВ1 150 200м3/ч

Wentylator ścienny osiowy OV1 150

Wentylator podlega regulacji.

Model - OV1 150

• Materiał: blacha stalowa z powłoką polimerową
• Wydajność - 200 [m3/h]
• Zasilanie - 230/50 [V/Hz]
• Moc - 36 [W]
• Pobór prądu - 0,26 [A]
• Obroty - 1300 [min^-1]
• Spręż max.- 50 [Pa]
• Temp. pracy- do +40 [°C]
• Głośność- 33 [dB]
• Średnica - 162 [mm]

Konstrukcja

Obudowy wentylatorów OV1, wykonane są z blachy stalowej z powłoką polimerową. Wirnik skrzydełkowy wykonany jest z blachy aluminiowej.

Silnik

W wentylatorach wykorzystywane są jednofazowe silniki z zewnętrznym wirnikiem, z wbudowanym zabezpieczeniem termicznym z automatycznym restartem. W celu osiągnięcia dłuższego czasu eksploatacji wentylatora w silnikach zastosowano trwałe łożyska.

Klasa bezpieczeństwa silnika: IP 24.

Silnik można regulować napięciowo za pomocą regulatora napięciowego np. RS-1-400 Vents. Regulacja może odbywać się w zakresie 50-100%.

Przeznaczenie

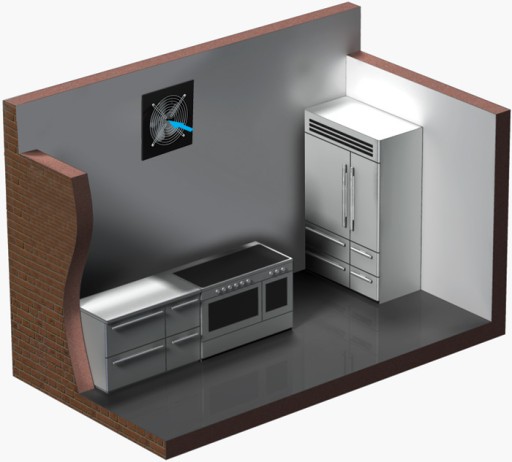

Wywiewne i nawiewno- wywiewne systemy wentylacji dla różnego typu pomieszczeń, gdzie wymagana jest wysoka efektywność przy stosunkowo niskim oporze systemu. Wentylatory serii OV1 mogą być również stosowane do prostego wyrzutu powietrza przez ścianę dzięki możliwości instalacji wentylatorów na ścianach zewnętrznych.

Montaż

Wentylatory OV1 są przeznaczone do montażu ściennego przy pomocy prostokątnej płyty montażowej. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

Regulacja

Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy, 50-100%) np. VENTS RS-1-400 lub Harmann ETX jak również skokowy (regulator transformatorowy) np ARW 3.2.

Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i roboczy prąd nie będą przewyższać nominalnych parametrów regulatora.

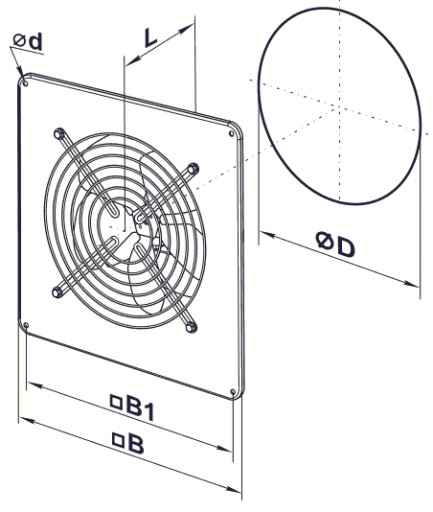

Wymiary [mm]:

ØD - 162

Ød - 7

B - 250

B1 - 210

L - 120

Waga - 2,5 [kg]

Zastosowanie

Wentylator OV1 znajduje zastosowanie w instalacjach wyciągowych obiektów zarówno przemysłowych, jak hale, garaże, magazyny jak i w obiektach użytkowych jak sklepy, czy biura. Wentylator cechuje się starannym wykonaniem z blachy ocynkowanej z warstwą ochronną z powłoki polimerowej w kolorze czarnym.
