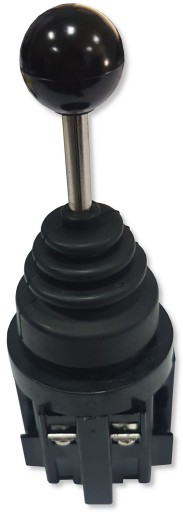

ДЖОЙСТИК ДЛЯ ЭЛЕКТРОРАСПРЕДЕЛИТЕЛЯ МАНИПУЛЯТОРА

Joystick manipulatora elektrycznego 4-ro pozycyjnego

KOD SKRAW-MET:[0173]

Joystick z 4 położeniami niestabilnymi i stabilnym położeniem środkowym.

Jeśli osoba sterująca puści joystick, ten sam wraca do pozycji środkowej - neutralnej.

Manipulator dźwigniowy umożliwia sterowanie dwoma sekcjami w rozdzielaczu elektrycznym.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

STEROWANIE

Dźwignia cztery pozycyjna

• na sprężynie sama wraca do pionu
• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczyska siłowników stoją - olej idzie na przelew
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko pierwszego siłownika wysuwa się
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko pierwszego siłownika chowa się
• Pozycja 3 robocza (dźwignia ustawiona w pozycji ukośnej w lewo) tłoczysko drugiego siłownika wysuwa się
• Pozycja 4 robocza (dźwignia ustawiona w pozycji ukośnej w prawo) tłoczysko drugiego siłownika chowa się

Montaż:

• Przeznaczone do montażu w otworze Ø 30 mm.
• Montaż odbywa się przez odkręcenie kulki dźwigni, odkręcenie pierścienia z osłoną, Przełożenie joysticka przez otwór i ponowne przykręcenie pierścienia i kulki.
• Posiadają gumową osłonę uszczelniającą zabezpieczającą przed pyłem, wodą i odporną na olej.

Specyfikacja Techniczna:

Ilość położeń: 4

Zespoły styków: 4 x NO

Wymiary : 51 x 55 x 146 mm

Napięcie próby : 2,2kV

• Obciążalność styków AC : 6A / 250V (przy obciążeniu rezystancyjnym)
• Obciążalność styków DC : 2,2A / 110V (przy obciążeniu rezystancyjnym)

Rezystancja izolacji min. : 100MΩ

• Trwałość mechaniczna : 5*1050 cykli
• Trwałość elektryczna : 5*1050 cykli

Temperatura pracy : od -20°C do 50°C

Sposób działania : Monostabilny

Materiał dźwigni : Stal
