СМЕСИТЕЛЬНЫЙ РАСПРЕДЕЛИТЕЛЬ 11 НАПОЛЬНЫХ БЛОКОВ GRUNDFOS ATMB

Rozdzielacz mieszający ogrzewania podłogowego z energooszczędną pompą GRUNDFOS UPM3 AUTO L 25-70

• Z BYPASSEM
• DO OGRZEWANIA PODŁOGOWEGO
• WYSOKIEJ KLASY MOSIĄDZ MO58

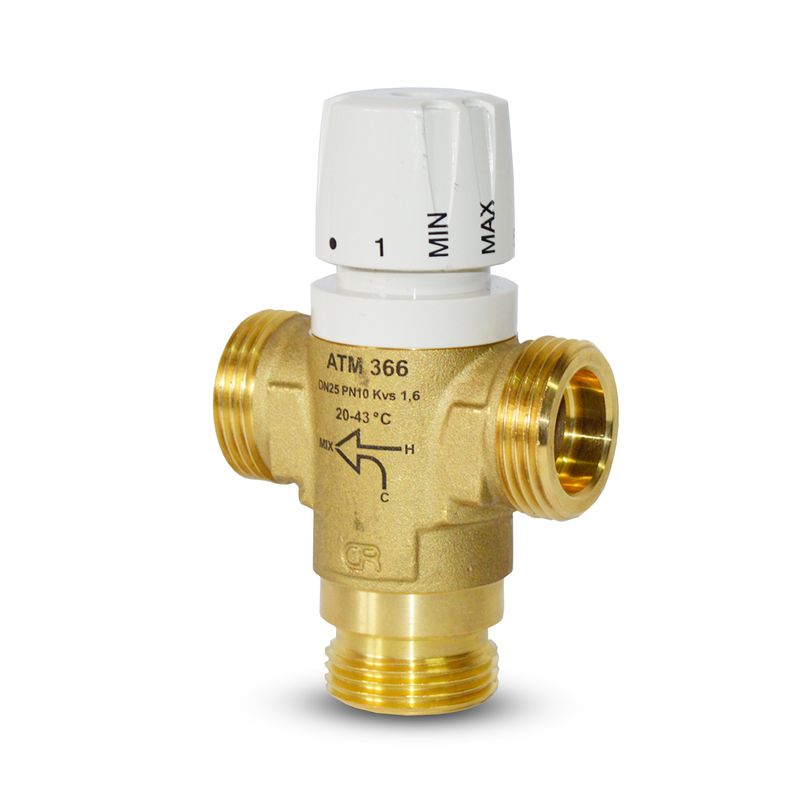

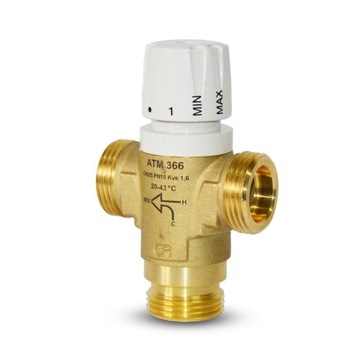

• WYPOSAŻONY W ZAWÓR TERMOSTATYCZNY AFRISO ATM
• LICZBA SEKCJI - 11
• NR KATALOGOWY: RM-UPM-ATM-B-11

Zadaniem zestawu jest obniżenie temperatury czynnika grzewczego oraz rozprowadzenie go w układzie ogrzewania podłogowego.Sterowanie temperaturą odbywa się za pomocą termostatycznego zaworu mieszającego AFRISO ATM, który miesza w odpowiednich proporcjach gorącą wodę z zasilenia rozdzielacza, z chłodniejszą z powrotu podłogówki, utrzymując zadaną temperaturę.To proste rozwiązanie zapewnia szybkie wygrzanie układu podłogowego i pozwala uniknąć zakłóceń powodowanych przez czynniki zewnętrzne. Do wyboru dwa rodzaje zaworów:

• ATM 366 - temperatura 20-43*C
• ATM 367 - temperatura 30-65*C
• Kvs zaworu ATM366 i ATM 367 - 1,6
• Wymiar gwintu - 1"

Opcjonalnie istnieje możliwość zastosowania zaworu ATM561 lub ATM563 o zwiększonym przepływie (2,5 Kvs ) i zakresie 20-43*C lub 35-60*C za dopłatą 90 zł brutto.

(domyślne wysyłamy rozdzielacz z zaworem ATM366 )

Zasilenie i powrót rozdzielacza - gwint zewnętrzny 1".

Rozdzielacz wyposażony w obejście pompy (bypass) ,który w sytuacjach braku minimalnego przepływu cieczy pozwala na uniknięcie przegrzania, zużycia łożysk, uszczelek i w konsekwencji przedwczesnego zużycia urządzenia.Wyjścia i powroty poszczególnych pętli wyposażone w adaptery na rurę pex (pe-rt) 16x2.Belka górna z rotametrami (przepływomierzami), które pozwalają na wyregulowanie przepływów w poszczególnych pętlach grzewczych.Belka dolna wyposażona we wkładki termostatyczne z gwintem M30x1,5, które umożliwiają zamontowanie siłowników termicznych. Po zamontowaniu siłowników każda sekcja może być sterowana automatycznie (w połączeniu z termostatem zamontowanym w pomieszczeniu). Standardowe białe pokrętło umożliwia ręczną regulację przepływu (aż do całkowitego zamknięcia obwodu).Każda belka wyposażona w zespół spustowo-odpowietrzający, który ułatwia napełnienie lub spuszczenie wody z układu oraz jego odpowietrzenie.

W rozdzielaczu stosujemy pompy Grundfos UPM3 AUTO 25-70 lub Wilo Yonos Para 25/6 (w przypadku braku dostępności pomp Grundfos).

Specyfikacja i najważniejsze cechy pompy Grundfos UPM3 Auto L 25-70

• klasa energetyczna: A (EEI<0.20)
• Pobór prądu: 5-52W
• Max. ciśnienie: 10 bar
• Max. wysokość podnoszenia: 7m
• Jeden przycisk do ustawień pompy
• Czytelny system diod pokazujący tryb pracy
• Dopuszczalny suchy start: max 3x20 sekund
• Trzy tryby pracy:

1. ciśnienie proporcjonalne (3 ustawienia)
2. ciśnienie stałe (3 ustawienia)
3. stała krzywa (4 ustawienia - 4m, 5m, 6m,7m)

• Żywotność: > 100000 h, 500000 cykli on/off
• Manualne odblokowanie (dostęp od frontu)
• Kątowa wtyczka z kablem dł. 1m

Elementy wchodzące w skład rozdzielacza

• Ilość sekcji - 11
• Szerokość rozdzielacza - 86 cm
• belka rozdzielacza 1" - 2 szt
• bypass/ obejście pompy - 1 szt.
• uchwyty stalowe ocynkowane - komplet
• przepływomierze (rotametry) - komplet
• wkładki termostatyczne - komplet
• odpowietrznik automatyczny - 2 szt.
• zawór spustowy - 2 szt.
• złączki PEX 16x3/4" - komplet
• pompa Grundfos UPM3 Auto L 25-70
• termostatyczny zawór mieszający 1"
• termometry na zasileniu i powrocie z rozdzielacza

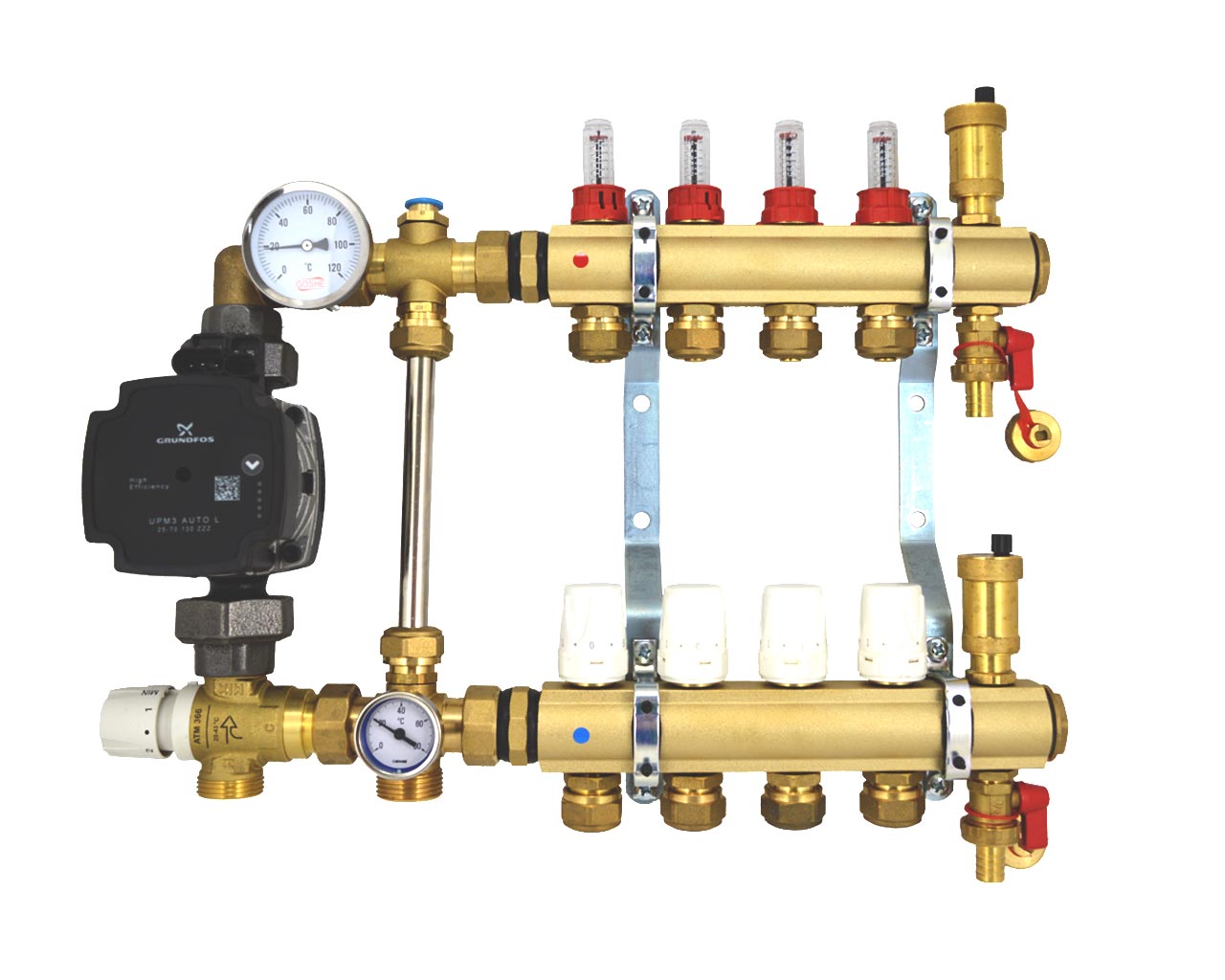

Na zdjęciu prezentowany jest rodzielacz 4 sekcyjny. Kupujesz na tej aukcji rozdzielacz o ilości sekcji określonej w tytule oraz w opisie.
