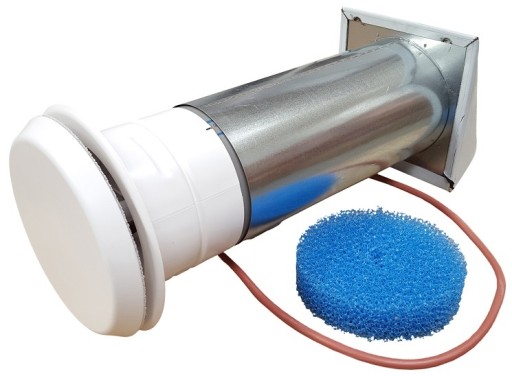

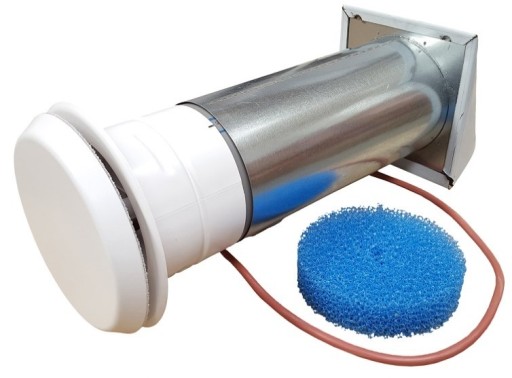

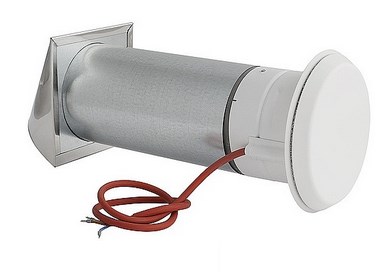

Воздухоотводчик с электронагревателем NOG080A-CC DARCO

Nawietrzak okrągły z grzałką i stabilizatorem przepływu

 NOGS 080A-CC

• Moc nominalna: 138 W
• Prąd maksymalny: 2 A
• Ochrona obudowy: IP 33
• Zasilanie: 230 V
• Max. wydajność: 60 m3/h
• Średnica: 90 mm
• Wykonanie: Czerpnia z blachy chromoniklowanej
• Długość kanału: 320-550 mm
• Waga: 2,6 kg
• Producent: Darco

Opis produktu

Nawietrzak doprowadza świeże powietrze do wnętrza budynku.

Przeznaczony jest do montażu w ścianie, najczęściej obok lub ponad oknem.

Każda wersja nawietrzaka wyposażona jest w czerpnię powietrza, która jest odpowiedzialna za pobór powietrza z zewnątrz. Jej konstrukcja zabezpiecza przed dostawaniem się do środka opadów atmosferycznych W dodatku jest wyposażona w siatkę chroniącą przed owadami.

Od strony wnętrza budynku nawietrzak wyposażony jest w anemostat, posiadający warstwę izolacji, która zapobiega tworzeniu się skroplin w okresie zimowym i tłumi hałas, a także pozwala na precyzyjną regulację natężenia przepływu powietrza przez użytkownika.

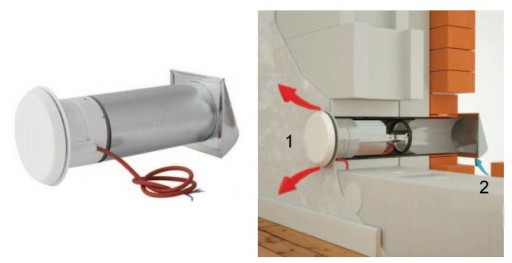

• 1 - Ogrzane świeże powietrze
• 2 - Powietrze zewnętrzne

Nawietrzak wyposażony w stabilizator przepływu.

Reguluje on strumień przepływu powietrza: ogranicza nawiew i zabezpiecza przed zmianą jego kierunku, który mógłby wystąpić przy niekorzystnych warunkach atmosferycznych. Stabilizator może również zamontowany do podstawowej wersji nawietrzaka już po jego montażu.

Nawietrzak z grzałką doprowadza świeże powietrza wstępnie je podgrzewając. Termostat zapewnia automatyczną pracę grzałki: jest odpowiedzialny za włączenie jej, gdy wpływające powietrze ma temperaturę niższą niż 4°C i wyłączenie, gdy jego temperatura wzrasta. Półprzewodnikowe elementy grzejne automatycznie regulują pobór mocy w zależności od ilości i temperatury wpływającego powietrza.

Do każdego nawietrzaka dołączany jest dodatkowo filtr powietrza (osobno, do samodzielnego montażu). Montaż filtra zapewnia skuteczne wychwytywanie kurzu i innych zanieczyszczeń przenoszone przez powietrze.

Zastosowanie

• Nawiew powietrza zewnętrznego do pomieszczeń ( wersja z wyposażeniem standard)
• Nawiew i regulacja przepływu powietrza do pomieszczeń ( wersja z stabilizatorem przepływu)
• Wstępne ogrzanie powietrza zewnętrznego do pomieszczeń ( wersja z grzałką)

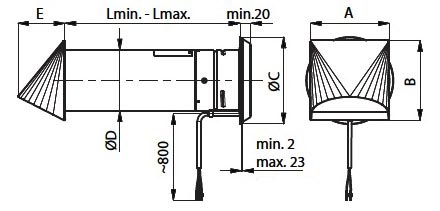

Wymiary

• A - 104 mm
• B - 105 mm
• C - 121 mm
• D - 77 mm
• E - 62 mm
• Przekrój kanału - 38 cm²
• Wymiary kanału Lmin-Lmax - 320÷550 mm
• Średnica otworu montażowego - 90 mm
• Wydajność dla 10 [Pa] - 22 m3/h
• Waga - 1.4 kg

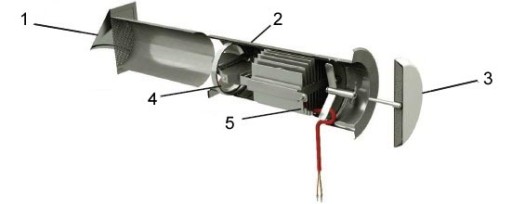

Przekrój

• 1 - Czerpnia z siatką
• 2 - Rura z PP
• 3 - Anemostat
• 4 - Stabilizator przepływu
• 5 - Grzałka

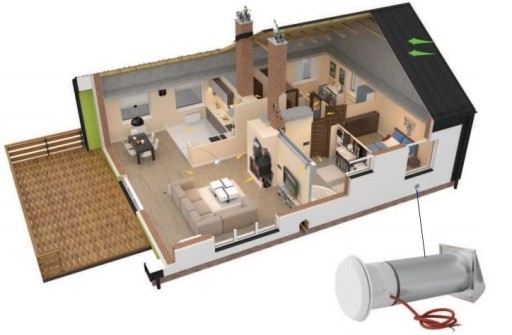

Przykład poprawnego przepływu powietrza w mieszkaniu w domku jednorodzinnym lub w bloku

Zasysane powietrze przepływa przez kolejne pomieszczenia i usuwane jest przez kratkę wentylacyjną zamontowaną najczęściej w kuchni lub łazience.

Aby powietrze mogło swobodnie przepływać od nawietrzaka do kratki wentylacyjnej, w drzwiach pomieszczeń należy wykonać podcięcie (szczelina min. 2 cm) lub zamontować kratki wyrównawcze.

• NOG 080A - Filtr, anemostat
• NOG 110A - Filtr, anemostat
• NOG 150A - Filtr, anemostat
• NOGS 080A - Filtr, anemostat, stabilizator przepływu
• NOGS 110A - Filtr, anemostat, stabilizator przepływu
• NOGS 150A - Filtr, anemostat, stabilizator przepływu
