Токарный патрон 4-кулачковый 125 DK12 DIN6350 SANOU

Uchwyt tokarski 4 szczękowy 125 samocentrujący SANOU

DIN 6350 ISO 9001-14001

DIN 6350 - jest to normalizacja polska - jest zgodne z zabierakami stosowanymi na rynku polskim.

Norma ta mówi o rozstawie śrub mocujących w uchwycie oraz zamek jest zgodny z zabierakami stosowanymi na  Polskim rynku.

Marka SANOU jest liderem sprzedaży uchwytów na całym świecie, do sprawdzenia recenzje i opinie w Google.

Wysoka jakość produktu.

Fabrycznie nowy uchwyt tokarski

Wysoka jakość produktu.

Zdjęcia przedstawiają realny wygląd  produktu.

Zestaw zawiera:

• uchwyt
• komplet szczęk zewnętrznych prawych
• komplet szczęk wewnętrznych lewych
• klucz
• śruby mocujące
• Instrukcja obsługi wraz z certyfikatem jakości

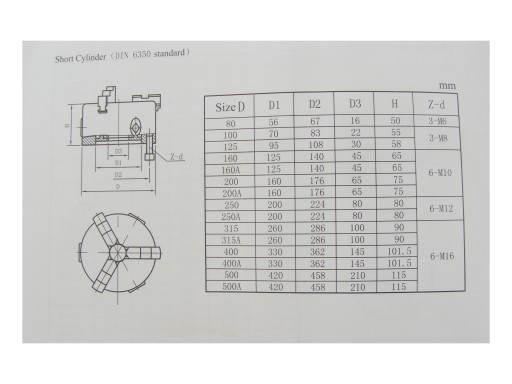

Załączony rysunek techniczny wraz z wymiarami przedstawia:

• D - rozmiar uchwytu - 125 mm
• D1-średnica zamka - 95 mm
• D2-rozstaw śrub - 108 mm
• D3 - średnica przelotu - 30 mm
• H1 -grubość - 58 mm
• h - 4mm
• montaż śrub 3-M8

Rozmiar do zmierzenia i sprawdzenia jaki zabierak jest u Państwa od tyłu.

Dla Uchwytu 125 mm

• D1-średnica zamka : 95 mm
• D2-rozstaw śrub : 108 mm

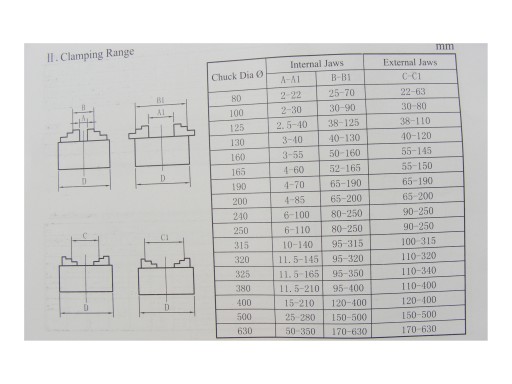

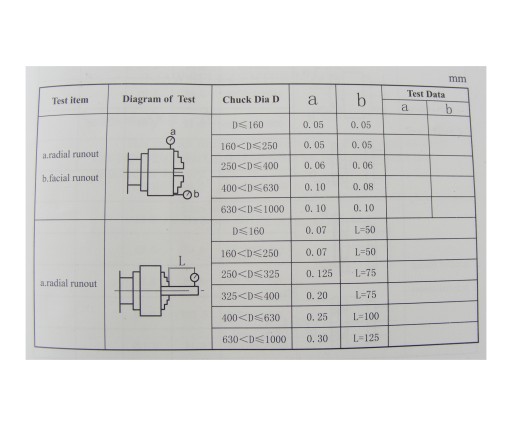

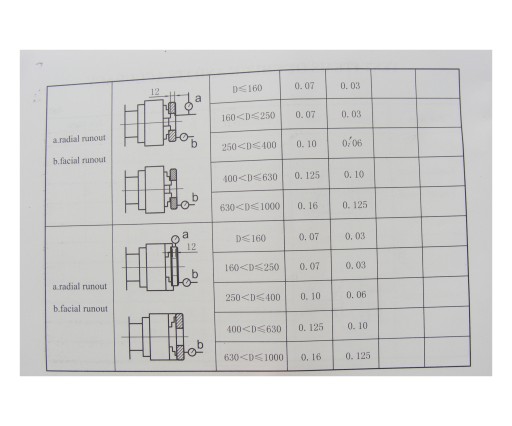

Poniżej w tabelach bicia i zakresy mocowania uchwytu.
