Uchwyt tokarski samocentrujący 4 szczękowy 250 mm DK12 250 DIN6350 SANOU

Uchwyt tokarski 4 szczękowy 250 samocentrujący DK12 SANOU DIN 6350 ISO 9001-2000

DIN 6350 - Mocowanie cylindryczne jest to normalizacja polska.

Norma ta mówi o rozstawie śrub mocujących w uchwycie oraz zamek jest zgodny z zabierakami stosowanymi na  Polskim rynku.

Marka SANOU jest liderem sprzedaży uchwytów na całym świecie, do sprawdzenia recenzje i opinie w Google.

Fabrycznie nowe uchwyt tokarskie

Zestaw zawiera:

• uchwyt
• komplet szczęk zewnętrznych prawych
• komplet szczęk wewnętrznych lewych
• klucz
• śruby mocujące

Rozmiar do zmierzenia i sprawdzenia jaki zabierak jest u Państwa od tyłu.

Dla Uchwytu 250mm

• D1-średnica zamka : 224 mm
• D2-rozstaw śrub : 200 mm

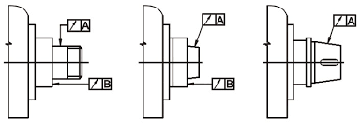

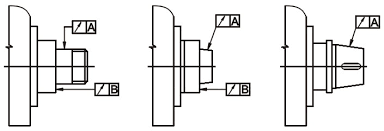

Poniżej w tabelach bicia i zakresy mocowania uchwytu.

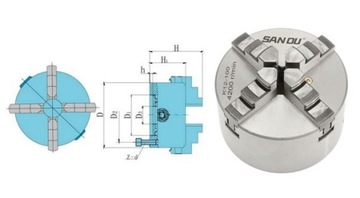

Załączony rysunek techniczny wraz z wymiarami przedstawia:

• D - rozmiar uchwytu - 250 mm
• D1-średnica zamka - 224 mm
• D2-rozstaw śrub - 176 mm
• D3 - średnica przelotu - 80 mm
• H1 -grubość - 80 mm
• h - 5 mm
• montaż śrub 6-M12
