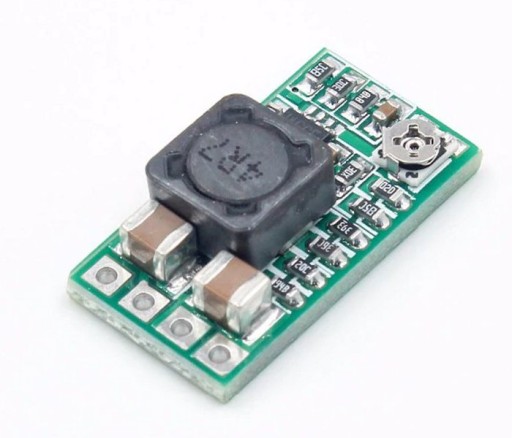

Мини-преобразователь постоянного тока в постоянный ток 4,5–24 В, понижающий, макс. 3 А

DCDC step down

Moduł miniaturowej przetwornicy step-down o regulowanym napięciu wyjściowym. Moduł umożliwia również ustawienie napięcia na stałe, dostępne poziomy napięć: 12V, 9V, 5V, 3.3V, 2.5V, 1,8V. Przetwornica jest typu step-down, czyli obniżająca napięcie, dlatego napięcie na OUT zawsze będzie niższe niż napięcie IN. Przetwornica posiada wyprowadzenia zgodne z stabilizatorami L78xx, dzięki temu może go z powodzeniem zastąpić.

• Napięcie wejściowe: 4.5V-24V
• Napięcie wyjściowy: płynnie regulowane w zakresie 0,8V-17V
• Możliwość ustalenia stałego napięcia wyjściowego.
• Prąd wyjściowy: 1.5A  ( szczytowy 3A )

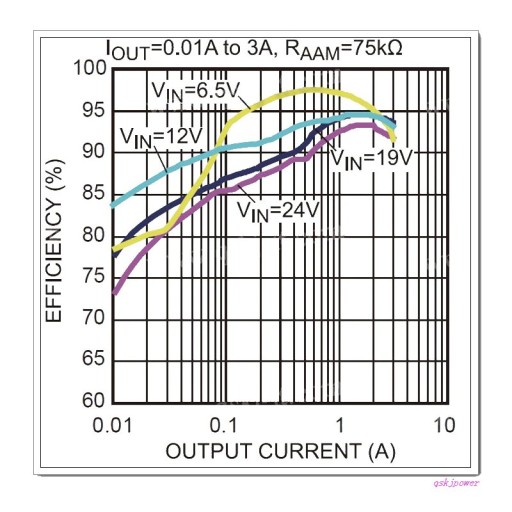

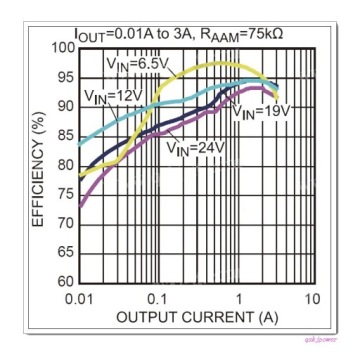

• Sprawność konwersji: 96% (najwyższy)
• Częstotliwość przełączania: 500KHz
• Wyprowadzenia zgodne z stabilizatorem L78xx
• Temperatura pracy: od -40 ° do +85

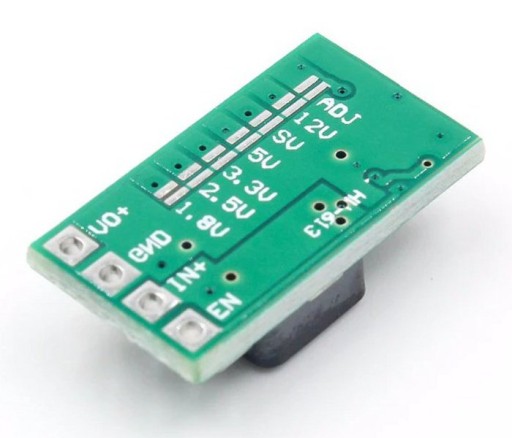

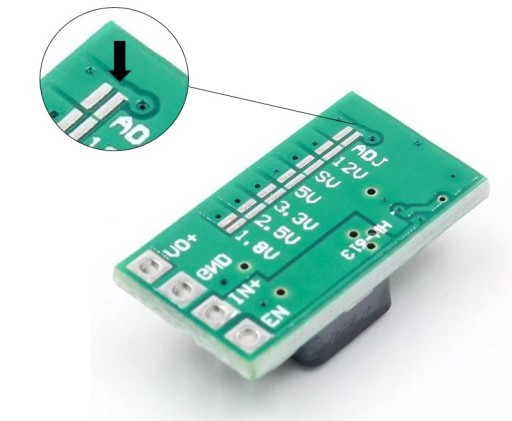

Moduł dostarczany jest w konfiguracji z płynną regulacją napięcia za pomocą potencjometru. Aby zmienić ustawienie na jedną z dostępnych stałych wartości napięcia, w pierwszej kolejności należy przeciąć ścieżkę przy napisie ADJ (zaznaczona na zdjęciu czarną strzałką). Teraz można połączyć za pomocą, np kropli cyny pola lutownicze, przy wybranej wartości. Uwaga, jednocześnie mogą być połączone pola lutownicze tylko przy jednej wartości napięcia.
