Термостат-контроллер Tempera 230В STC1000

Witam

Mam państwu do zaoferowania cyfrowy regulator temperatury z

sondą ( czujnikiem temperatury ) zasilany napięciem zmiennym

230V. Regulator jest przydatnym urządzeniem dzięki któremu

możemy sterować różne  urządzenia elektryczne w zależności od

temperatury którą sobie ustawimy, np jeśli podłączymy do niego

wentylator i ustawimy termostat na 25 stopni Celsjusza to w

momencie kiedy temperatura otocznia osiągnie lub przewyższy

zadaną temperaturę to wentylator włączy się automatycznie.

Model STC 1000 jest wyposażony w dwa przekaźniki z których

jeden jest odpowiedzialny za grzanie a drugi za chłodzenie.

Można go oczywiście użyć do wielu innych rozwiązań  ogranicza

nas tylko wyobraźnia :) Cennym atutem jest też fakt że dołączony

czujnik temperatury ( sonda ) jest wodoodporny/a więc możemy

również używać go zanurzając w cieczy.

Parametry Techniczne

• Napięcie wejściowe: Od 110V do 250V AC
• Obciążalność max styków przekaźników: 10A 2300W przy 230V
• Pobór mocy: ≤ 3W
• Zakres pomiarowy: -50 ~ 110°C ( Regulowany )
• Kontrola różnica temperatury: 1 - 30°C ( Regulowana )
• Precyzja pomiaru: stopień Celsjusza 0.1°C
• Częstotliwość odświeżania temperatury: 0,5 sekundy
• Temperatura pracy: od – 30 do 70°C
• Długość kabla sondy ( czujnika ): 1 metr
• Długość sondy ( czujnika ): 25mm
• Średnica sondy ( czujnika ): 4mm
• Rodzaj czujnika: NTC 25 °C = 10 K
• Wyświetlacz: LED 3 Cyfry
• Kolor wyświetlacza: Czerwony

Wymiary:

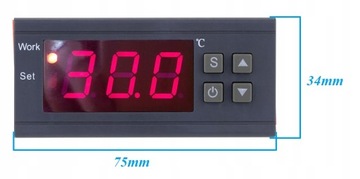

Panel szerokość: 75mm

Panel wysokość: 34mm

Panel grubość: 4mm

Długość całkowita: 86mm

Szerokość ( bez panela ): 70mm

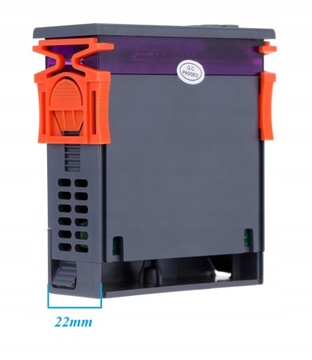

Wysokość ( bez panela ): 22mm

Waga: 93g +/- 1%

Funkcje

• Opóźnienie pracy (Opóźnienie jest możliwe tylko na przekaźniku od chłodzenia)
• Przełączanie pomiędzy trybami chłodzenia i grzania
• Możliwość kalibracji temperatury
• Alarm w momencie przekroczenia temperatury
• Alarm kiedy nastąpi błąd czujnika
• Kontrola temperatury poprzez ustawienie zadanej wartości
• Możliwość regulowania histerezy
• Sygnalizacja stanu diodami

Zalety

• Łatwa obsługa
• Możliwość chłodzenia i grzania
• Dioda informująca czy przekaźnik jest załączony
• Wodoodporna sonda
• Czytelny wyświetlacz led
• Łatwy montaż
• Solidna obudowa
• Atrakcyjna cena
• Paragon lub Faktura

Informacje o stanie diod

Dioda ustawień:

• Świeci tryb ustawień

Dioda Chłodzenia:

• Świeci na stałe: Tryb chłodzenia
• Nie Świeci: chłodzenie wyłączone
• Mruga: Opóźnienie przekaźnika

Dioda Grzania:

• Świeci na stałe: Tryb grzania
• Nie Świeci: grzanie wyłączone
• Mruga: Opóźnienie przekaźnika

Diody chłodzenia i grzania nie mogą świecić się jednocześnie.

Funkcje Menu

• F1: Zadana wartość temperatury od -50 Do 110 stopni Celcjusza
• F2: Wartość Histerezy od 0,3 do 10 stopni Celcjusza
• F3: Opóźnienie przekaźnika od 1 do 10 minut (Opóźnienie jest możliwe tylko na przekaźniku od chłodzenia)
• F4: kalibracja temperatury od -10 do +10 stopni celcjusza

Zalety

• Łatwa obsługa
• Możliwość chłodzenia i grzania
• Diody informujące o stanie urządzenia
• Wodoodporna sonda
• Czytelny wyświetlacz led
• Łatwy montaż
• Solidna obudowa
• Atrakcyjna cena

Ważne informacje:

Podczas normalnej pracy, nacisnąć raz przycisk ▲. Zostanie wyświetlona zadana temperatura. Jednokrotne naciśnięcie przycisku ▼ spowoduje wyświetlenie zadanej histerezy.

1. Ustawianie parametrów:

   Podczas normalnej pracy, przytrzymać przycisk „S” przez około 3 sekundy. Uruchomi się tryb nastawy temperatury, a na wyświetlaczu pojawi się „F1”, dioda SET będzie świecić. Za pomocą strzałek, przechodzimy do kolejnych pozycji ustawień, które opisane zostaną w poniższej tabeli. Aby przeprowadzić zmianę wartości żądanego ustawienia, należy wybrać odpowiednią pozycję, następnie trzymając przycisk „S”, zmienić wartość nastawy za pomocą przycisku ▲ lub ▼. Po ustawieniu zadanej wartości, należy zwolnić przycisk „S” i jednokrotnie nacisnąć przycisk zasilania. Spowoduje to zapisanie ustawionych wartości i powrót do trybu wyświetlania aktualnej temperatury. Jeśli po wejściu w tryb ustawień, w czasie 10 sekund nie wykona się żadnej operacji, urządzenie automatycznie powróci do trybu normalnej pracy. Jeśli podczas zapisu parametrów, wystąpi błąd (na wyświetlaczu pojawi się „Er”), sterownik powróci do trybu normalnej pracy w czasie 3 sekund.

Informacje o pracy urządzenia:

Podczas normalnej pracy, przytrzymanie przycisku zasilania przez ponad 3 sekundy, spowoduje wyłączenie się urządzenia. Podczas gdy sterownik jest wyłączony, przytrzymanie przycisku zasilania spowoduje włączenie urządzenia.

Podczas normalnej pracy sterownika, wyświetlacz wskazuje aktualnie mierzoną temperaturę, sterownik może przełączać się między trybami grzania i chłodzenia.

Chłodzenie rozpoczyna się, gdy dioda „Cool” zacznie świecić. Gdy mierzona temperatura, jest większa od temperatury zadanej + ustawionej histerezy, sterownik rozpoczyna chłodzenie, zwierając styki przekaźnika chłodzenia. Jeśli dioda chłodzenia miga, sygnalizuje to opóźnienie włączenia sprężarki. Jeśli temperatura mierzona, jest mniejsza od temperatury zadanej, sterownik przestaje chłodzić, dioda „Cool” nie świeci, i styki przekaźnika chłodzenia rozwierają się.

Grzanie rozpoczyna się, kiedy temperatura mierzona jest mniejsza od temperatury zadanej – ustawionej histerezy. Dioda „Heat” świeci się, sterownik zwiera styki przekaźnika grzania. Kiedy temperatura mierzona jest większa od temperatury zadanej, grzanie wyłącza się.
