Sterownik pomp

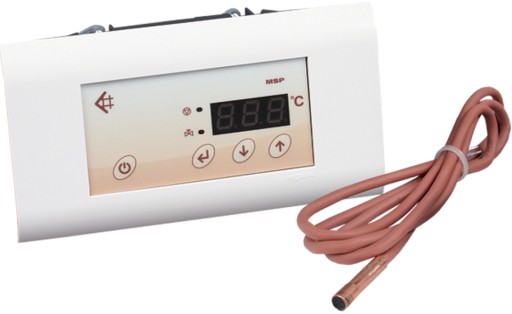

Mikroprocesorowy sterownik pomp w sposób ciągły monitoruje temperaturę w płaszczu wodnym kominka i na podstawie ustawionych parametrów steruje dwoma wyjściami, do których standardowo podłączane są pompa obiegowa CO i zawór. Dla każdego z wyjść ustawiane są temperatura i histereza. Parametry te decydują o punkcie przełączenia stanu wyjścia. W przypadku wyjścia pompy CO jest ono załączane po przekroczeniu temperatury - temperatura zadana plus histereza.

Wyłączenie następuje po obniżeniu się temperatury poniżej - temperatura zadana minus histereza - i dodatkowym odczekaniu czasu wybiegu 30 minut. W tym samym momencie sterownik przechodzi do stanu uśpienia. Dla wyjścia drugiego jest podobnie, przy czym wyłączenie następuje natychmiast po przekroczeniu temperatury w dół - temperatura zadana minus histereza. Oprócz podstawowych funkcji sterownik dodatkowo informuje o przekroczeniu temperatury alarmowej, zabezpiecza instalację przed zamarzaniem automatycznie włączając pompę CO w przypadku spadku mierzonej temperatury poniżej 4oC oraz samoczynnym wyjściem ze stanu uśpienia przy wykryciu wzrostu temperatury cieczy w instalacji.

Charakterystyka:

Zasilanie - 230V AC

Pobór mocy (sterownik bez urządzeń zewnętrznych) - 2.3 VA

Sumaryczna obciążalność wyjść 2 x 230 V AC - 300 VA pracy ciągłej

Temperatura pracy - 5oC - 40oC

Wilgotność - 20% - 80% RH

Zakres regulacji temperatury - 30oC – 95oC

Czujnik temperatury - PT-100 z kablem silikonowym (temperatura pracy kabla - 60oC - 180oC, krótkotrwałe 220oC).

Sterowanie piecem olejowym lub gazowym w układzie z kominkiem następuje automatycznie. Jeżeli zaczniemy palić w kominku automatycznie sterowanie od pieca olejowego lub gazowego odnotuje zwiększenie temperatury w domu, a co za tym idzie nie załączy się piec olejowy lub gazowy do momentu, kiedy nie przestaniemy palić w kominku. W nocy, kiedy już będzie kończyło się drewno w kominku i zacznie spadać temperatura, automatycznie załączy się piec olejowy lub gazowy. Nie ma więc potrzeby połączenia sterownika kominka ze sterowaniem pieca olejowego lub gazowego.
