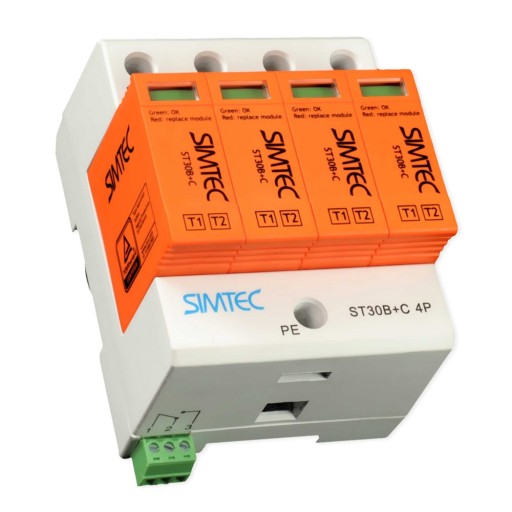

SIMTEC Ограничитель перенапряжения B+C 4P 30 кА ST30B+C/4

OGRANICZNIK PRZEPIĘĆ 4-POLOWY KLASY B+C Z LOKALNĄ I ZDALNĄ SYGNALIZACJĄ USZKODZENIA WKŁADKI

• Oznaczenie handlowe: ST30B+C4P
• Liczba biegunów: 4
• Konfiguracja biegunów: 3P + N
• Liczba modułów 18mm: 4
• Charakterystyka: B+C
• Układ sieciowy: TN-C, TN-C-S, IT
• Wykonanie (typ wyłącznika): warystor
• Sygnalizacja awarii: tak, lokalna i zdalna
• Prąd znamionowy wyładowczy In: 30 kA
• Prąd maksymalny Imax: 60 kA
• Prąd udarowy Iimp: 4,5 kA / biegun
• Napięcie znamionowe Un: 230 V~
• Napięcie maksymalne Uc: 275 V
• Poziom ochrony Up: 1,5 kV
• Montaż: szyna 35 mm (TH35/DIN)
• Maks. przekrój przewodów podłączeniowych: 35 mm² (drut), 25 mm² (linka)
• Stopień ochrony: IP20
• Temperatura pracy: -40°C ÷ +85°C
• Certyfikaty: CE, VDE
• Normy: IEC/EN 61643-11

Ogranicznik przepięć, dawniej odgromnik (także ochronnik przepięciowy, warrystor) – urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci. Ponieważ odgromniki są urządzeniami stosunkowo drogimi, są stosowane tylko do ochrony ważnych elementów sieci jak np. transformator bądź generator.

Ochronniki przepięć klasy BC zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz wszelkiego rodzaju przepięciami.

Ograniczają przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć - bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony. Ich stosowanie nie wymaga używania dławików odsprzęgających.

Ochronnik przepięć BC zapewnia skuteczną ochronę komputerów, urządzeń RTV/AGD i innych, model ochronnika BC posiada budowę modułową oraz sygnalizację zadziałania na przedniej części urządzenia, spełniają wymagania z zakresu ochrony klasy I i II.

Uszkodzony ogranicznik nie wymaga ponownej instalacji, wystarczy wymienić wkład.

Stan każdego modułu ogranicznika sygnalizowany jest w okienku kontrolnym kolorem zielonym (sprawny) i lub czerwonym (w przypadku zadziałania ogranicznika i uszkodzenia wkładki). Sygnalizacja uszkodzenia może być również dokonana w sposób zdalny za pomocą złączki wyposażonej w trzy styki. Umożliwiają one podłączenie dwóch par zestyków wykonanych jako złącze bezpotencjałowe. Wykorzystujemy wtedy do wyboru: zestyk zwierny (w czasie prawidłowej pracy otwarty) lub zestyk rozwierny (wczasie prawidłowej pracy zamknięty).
