AFRISO Температурный клапан ATV 333 DN25 45°C

Zawór temperaturowy ATV 333, DN25, Rp1", 45°C, Kvs 9 m3/h

Zawór temperaturowy ATV zamontowany na powrocie do kotła zabezpiecza kocioł na paliwo stałe przed korozją wywoływaną zbyt niską temperaturą wody wracającej do źródła ciepła. Utrzymanie temperatury powrotu na stałym, określonym przez producenta kotła poziomie pozwala zabezpieczyć go przed kondensacją wilgoci na płaszczu wodnym oraz negatywnymi procesami znieczyszczania paleniska przez smoły i sadze. Odpowiednio wysoka temperatura powrotu wydłuża żywotność kotła oraz zwiększa jego sprawność. Zawory temperaturowe ATV mogą pracować także jako zawory rozdzielające.

Zawory temperaturowe ATV powinny być montowane w każdej instalacji z buforem ciepła (zbiornikiem akumulacyjnym) oraz są zalecane przy każdym kotle na paliwo stałe.

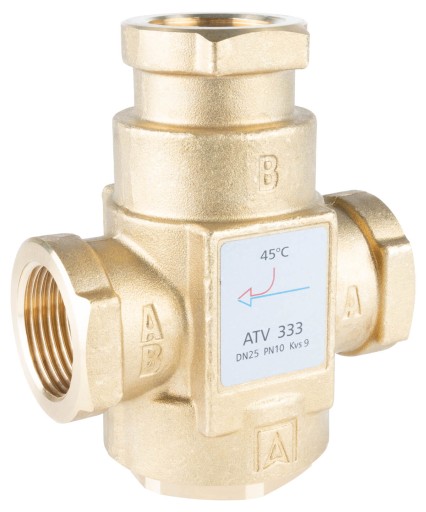

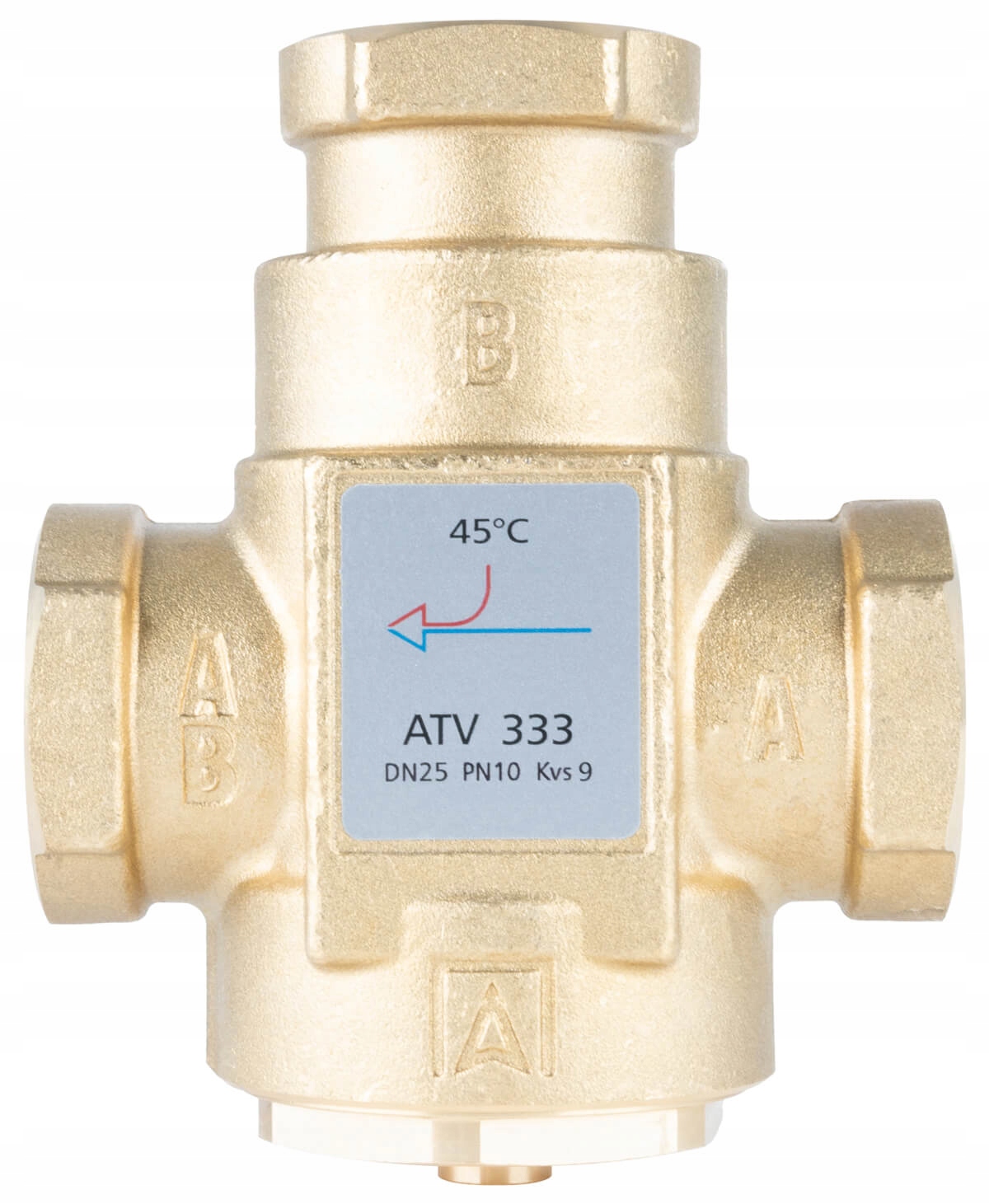

Zawory temperaturowe ATV wykonane są z mosiądzu i posiadają gwinty wewnętrzne. W zaworze umieszczony jest element termostatyczny, który reguluje temperaturę wody wracającej do kotła i utrzymuje ją na stałym minimalnym poziomie. Temperatura znamionowa zaworu określa temperaturę otwarcia, przy której rozpoczyna się otwieranie przyłącza A przez element termostatyczny. Pozycja montażowa zaworów ATV jest dowolna. Zastosowanie zaworów ATV nie wymaga stosowania dodatkowych zaworów regulacyjnych na przyłączach.

Konstrukcja zaworów temperaturowych ATV umożliwia wymianę elementu termostatycznego bez konieczności demontażu zaworu z instalacji.

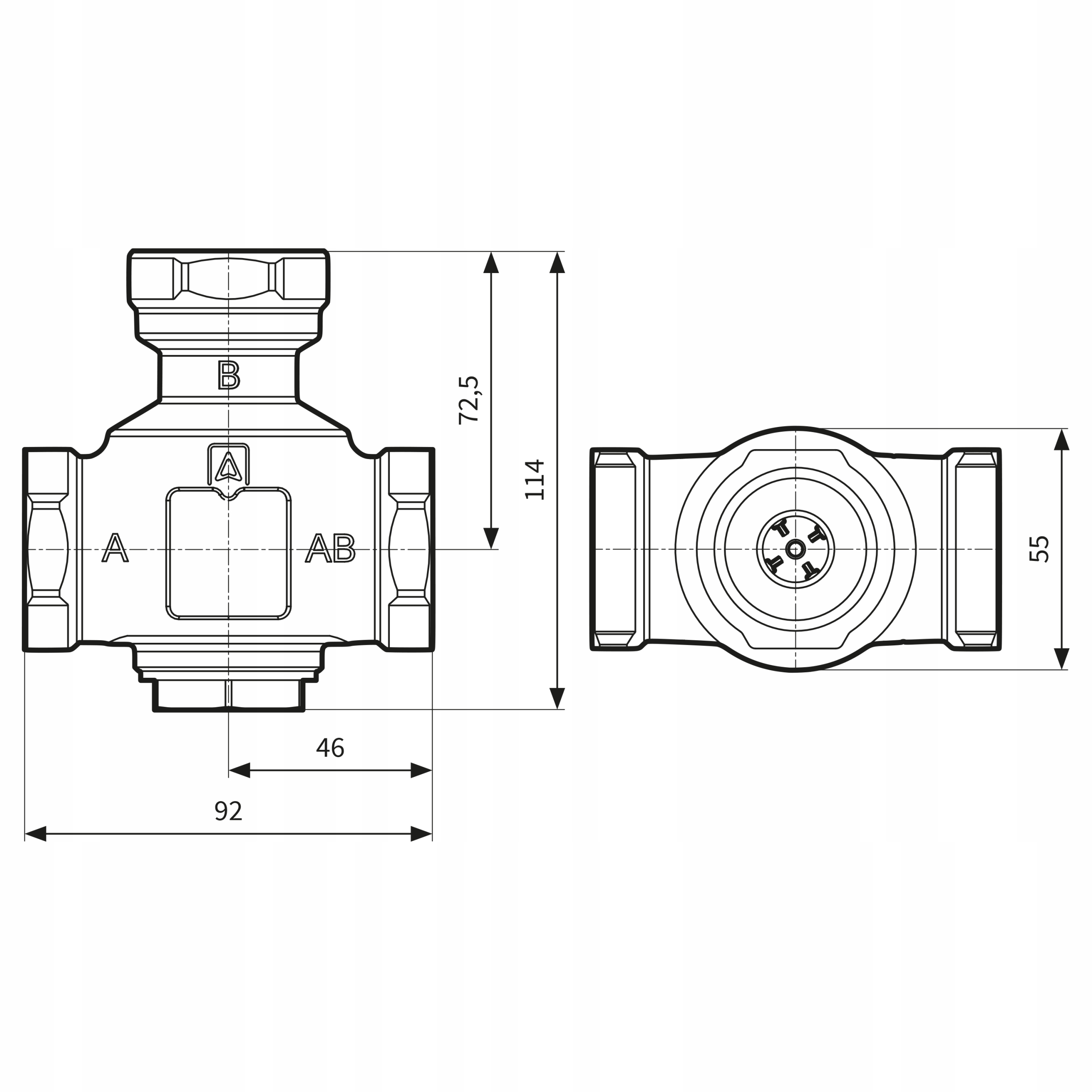

temperatura znamionowa: 45°C

DN: 25

Kvs: 9 m³/h

przyłącze: Rp1''

maksymalna temperatura: 95°C

maksymalne ciśnienie: 10 bar

długość: 13

JAK ZAWOREM ATV ZABEZPIECZYĆ INSTALACJĘ PRZED WYCHŁODZENIEM?

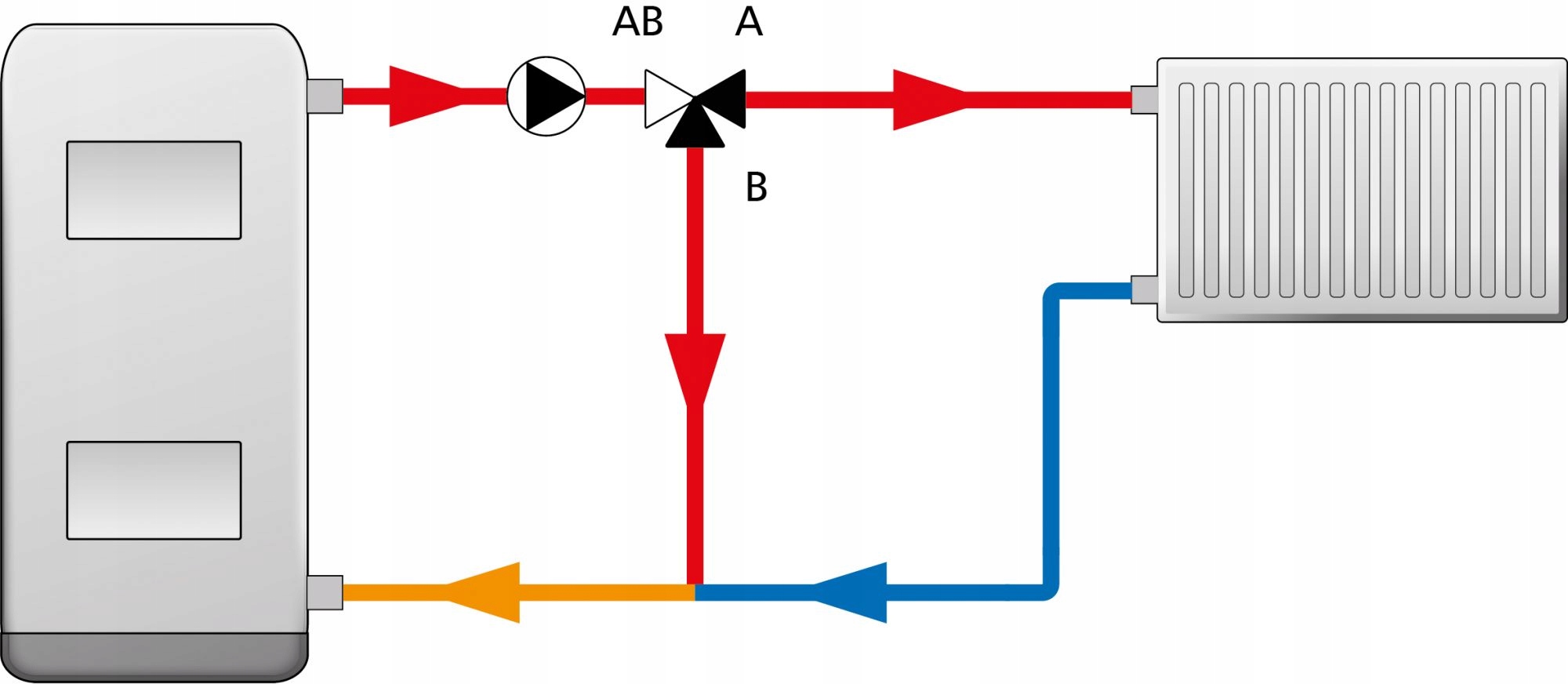

Instlaując zawór temperaturowy np. ATV, odwrotnie - zgodnie z załączonym schematem, zawór będzie pełnił funkcję zabezpieczenia instalacji zasilającej przed wychłodzeniem. Gdy temperatura wody z kotła jest niższą od temperatury znamionowej zaworu, wówczas cły strumień kierowany jest z powrotem do kotła. Dopiero przy temperaturze równej temperaturze znamionowej zaworu, następuje powolne otwieranie przepływu na instalację do momentu, aż temperatura wody z kotła przekroczy o 10ºC temperaturę znamionową zaworu. Wówczas cały strumień wody z kotła kierowany jest na instalację.
