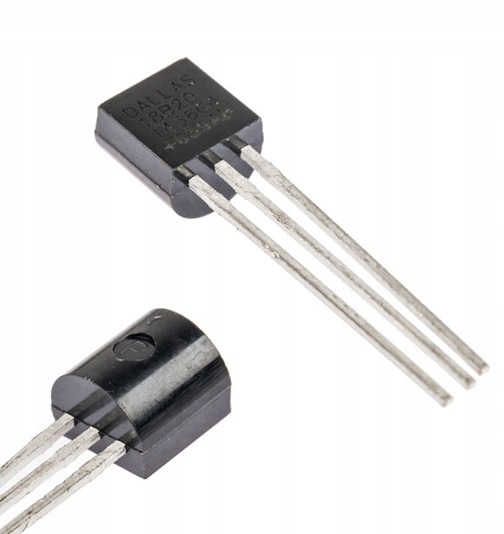

Czujnik temperatury DS18B20 ARDUINO TO92

DS18B20 - Czujnik temperatury - obudowa TO92

Nr 6759

Opis

Uniwersalny czujnik temperatury oparty klon popularnego DS18B20. Możliwe zastosowanie w układach mikroprocesorowych dzięki sygnałowi jaki wysyła ten czujnik.

Sygnał One - Wire jak sama nazwa podpowiada jest to rodzaj magistrali danych, która wykorzystuje tylko jeden przewód, czyli jedną linię danych. Czujnik może być zasilany bezpośrrednio z linii danych, wykorzystując zasilanie pasożytnicze, co jest zaletą tego interfejsu ponieważ wtedy od czujnika wyprowadzone są dwa przewody.

Do protokołu One - Wire można podłączyć więcej niż jeden czujnik danych, dzieki czemu dwoma przewodami można odbierać więcej informacji np. temperaturę z dwóch czujników DS18B20.

Dane techniczne

• zasilanie 3,3-5V
• pomiar -55*C do 125*C
• wyprowadzenia VCC, GND, DATA
• fabrycznie nowy
• paragon lub fvat
• zastosowanie do płytek stykowych, modułów uruchomieniowych, arduino itp.

Przydatne linki

• Biblioteki do Arduino - http://playground.arduino.cc/Learning/OneWire

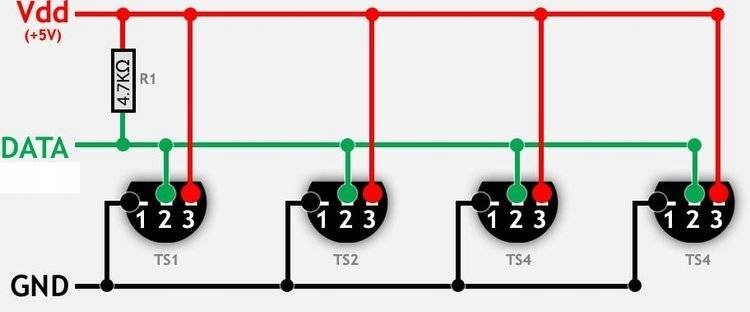

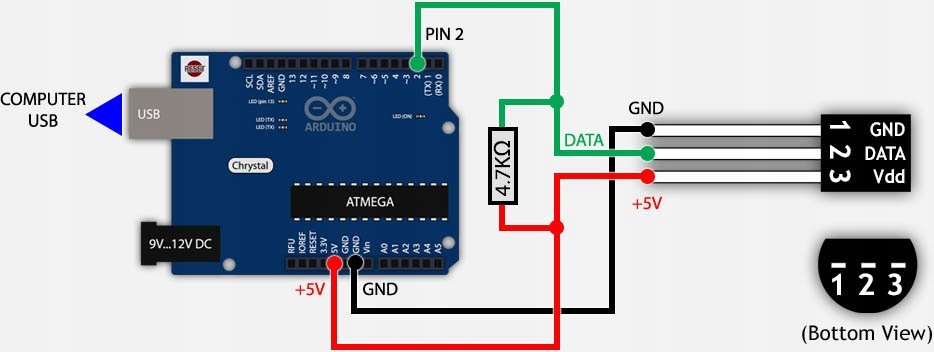

Podłączenie normalne:

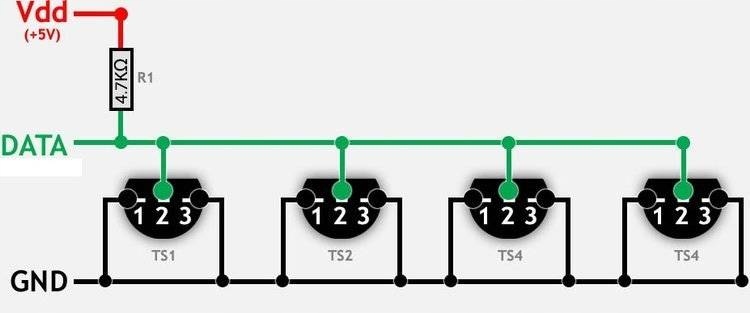

Podłączenie w trybie parasite:
