ИМПУЛЬСНОЕ БИСТАБИЛЬНОЕ АВТОМОБИЛЬНОЕ РЕЛЕ P4WSM

[Numer wewnętrzny: ID1740]

PRZEKAŹNIK SAMOCHODOWY BISTABILNY P4WSM

Zasada działania:

• Po pojawieniu się sygnału sterującego (impuls "-" 12V) na wejściu sterującym 1, przekaźnik zewrze styki 3 i 5.
• Ponowne pojawienie się sygnału sterującego zmieni stan przekaźnika na przeciwny (wyłączony) czyli rozewrze styki 3 i 5.

Innymi słowy: każde pojawienie się impulsu sterującego na wejściu 1, zmienia stan przekaźnika na przeciwny (zwarty/rozwarty).

Tym samym każdy impuls sterujący (-) podany na wejście 1 spowoduje, pojawienie się lub zanik (w zależności od aktualnego stanu przekaźnika) napięcia (+) na wyjściu numer 5.

Parametry:

• Sterowanie cewki: 11V-15V
• Maksymalne obciążenie: 30A (max 420W)
• Prąd zasilania (przekaźnik wyłączony): 1mA
• Prąd zasilania (przekaźnik włączony): 40mA
• Liczba konektorów: 4 szt.
• Szerokość konektorów: 6,3mm
• Szczelność: IP65
• Praca w zakresie temperatur: od -30°C  do +70°C

Podłączenie:

1) Sterowanie "-"

2) Zasilanie "-"

3) Zasilanie "+"

4) Brak

5) Wyjście "+"

Przekaźnik wymaga stałego zasilania na stykach 2 i 3, na styk 1 podajemy sygnał sterujący.

Efektem pracy przekaźnika jest zwieranie i rozwieranie styku zasilającego (3) ze stykiem wyjściowym (5).

Wymiary przekaźnika:

Seria przekaźników P4WSM powstała w oparciu o sprawdzone, uznane i cenione od lat przekaźniki bistabilne 4-WSM.

W nowej wersji, zgodnie z sugestiami większości użytkowników, połączone (zmostkowane) zostały styki 3 i 4. Takie rozwiązanie upraszcza instalacje, pozwala zaoszczędzić czas i zapewnia bezproblemowe podłączenie przekaźnika.

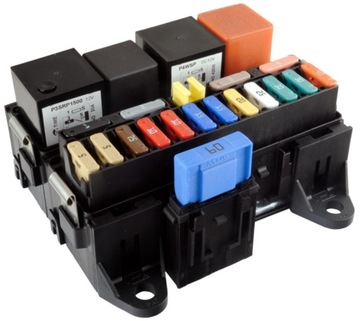

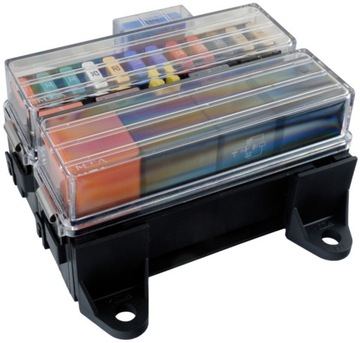

Dodatkowo w odróżnieniu od swoich poprzedników nowa seria została zamknięta w zdecydowanie mniejszych obudowach, które tylko nieznacznie odbiegają od powszechnie stosowanych przekaźników typu mini. Dzięki temu przekaźniki P4WSM może z powodzenie stosować w skrzynkach i obudowach w których poprzednia generacja po prostu się nie mieściła. Poniżej jako przykład prezentujemy zdjęcia skrzynki MTA (ID658) w której to bez trudu można zastosować dwa przekaźniki z nowej serii.
