CYFROWY MIERNIK SYGNAŁU SATELITARNEGO ANTENY SAT-FINDER LCD LIBOX + KABEL F

CYFROWY MIERNIK SYGNAŁU SATELITARNEGO ANTENY SAT-FINDER LCD LIBOX + KABEL F

SAT FINDER PRZYSTOSOWANU DO POMIARU KANŁÓW W JAKOŚĆ FULL HD i 4K

• Wyraźny wyświetlacz LCD z regulacją podświetlania
• Regulowana sygnalizacja dźwiękiem
• Procesor przystosowany do pomiaru sygnału 4K i HD
• Kompas do wstępnego ustawienia anteny
• Prostota i wygoda użytkowania
• Precyzyjny pomiar sygnału SAT, trzystopniowy tłumik (istotny przy odbiorze Full HD/4K)
• Zakres częstotliwości: 950-2150 MHz
• Minimalny poziom na wejściu: -40dBm
• Maksymalny poziom na wejściu: -10dBm
• 75 Ohm, Konektor F
• Wymiary: 12 x 6,5 x 2.5 cm
• Zasilanie 13-18 V z tunera (nie wymaga baterii)

W zestawie

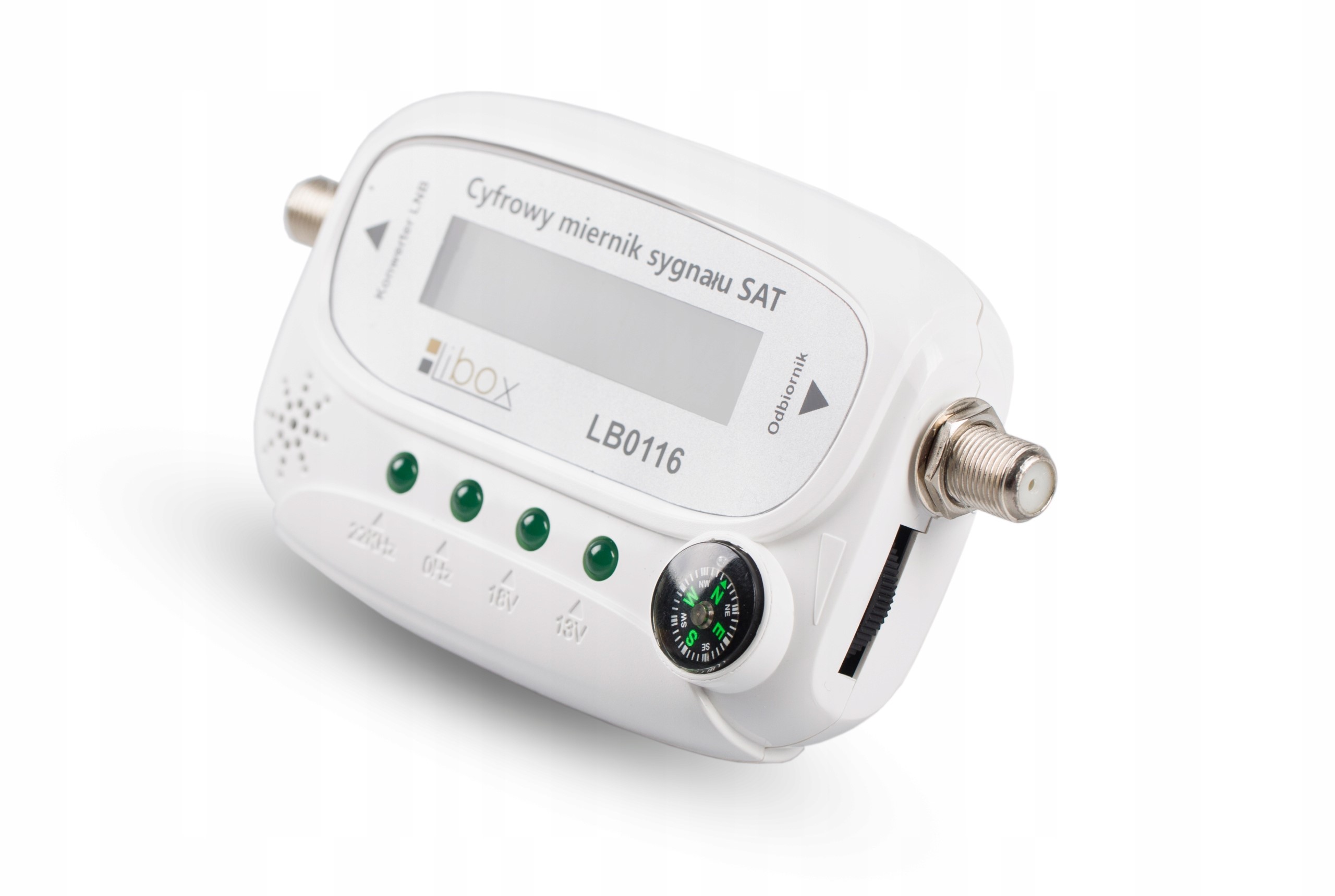

• Miernik LB0116
• Kabel wtyk F - wtyk F 1,8m

Cyfrowy

Czasy „analogowych” satfinderów ze wskazówką za szybką powoli odchodzą w zapomnienie. Już od pewnego okresu nieśmiało na rynku pokazywały się ich odpowiedniki wyświetlające wskazania procentowe za pomocą wyświetlacza LCD. Przedstawicielem tej grupy produktów FINDER MARKI LIBOX.

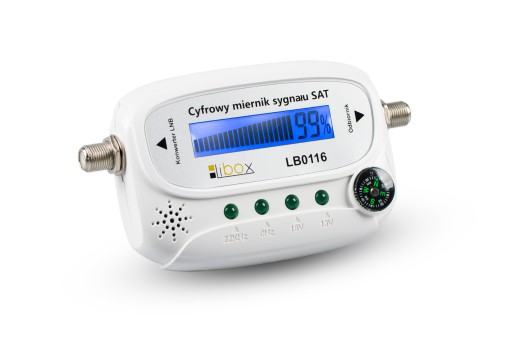

Cyfrowy miernik sygnału jest kontrolowany przez mikroprocesor co czyni go bardzo dokładnym i rzetelnym. Siła sygnału przedstawiona jest graficznie na wyświetlaczu LCD za pomocą cyfr (0-99)

Możliwości

• Podświetlany wyświetlacz LCD
• Kompas
• Sygnalizator akustyczny
• Pokrętło regulacji poziomu sygnału
• Trzystopniowy tłumik  do precyzyjnego ustawiania anten satelitarnych co jest niezwykle istotne przy odbieraniu programów full HD i 4K

Obsługa

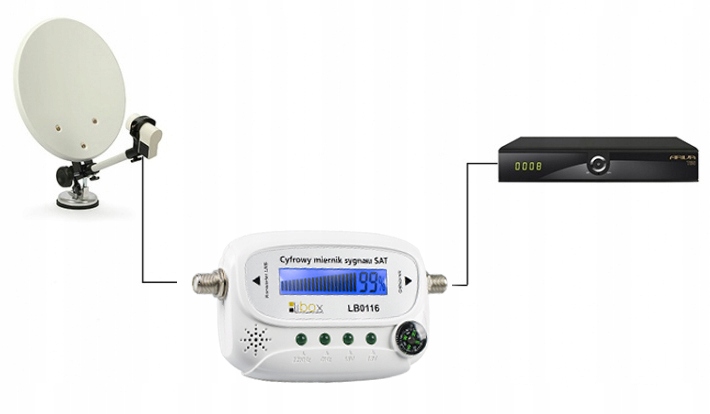

• Ustaw odczyt na wyświetlaczu Lcd na 10%-20% regulując poziom sygnału za pomocą potencjometru na bocznej części miernika. Obrót pokrętła zgodnie z ruchem wskazówek zegara spowoduje zwiększenie odczytu.
• Przestawiając powoli azymut oraz położenie anteny w osi poziomej osiągnij maksymalnie wskazanie miernika.Po osiągnięciu maksymalnego odczytu,obróć pokrętło czułości sygnału przeciwnie do ruchu wskazówek zegara tak aby otrzymać odczyt około 50%.
• Ponownie ustawiaj antenę do osiągnięcia maksymalnego wskazania miernika. Powtarzaj powyższą czynność aż do uzyskania maksymalnego odczytu.
• NIE używaj miernika bezpośrednio pod anteną. Przy użycia konwertera z zyskiem powyżej 60 dB zainstaluj tłumik 5 dB pomiędzy konwerterem LNB, a miernikiem sygnału.

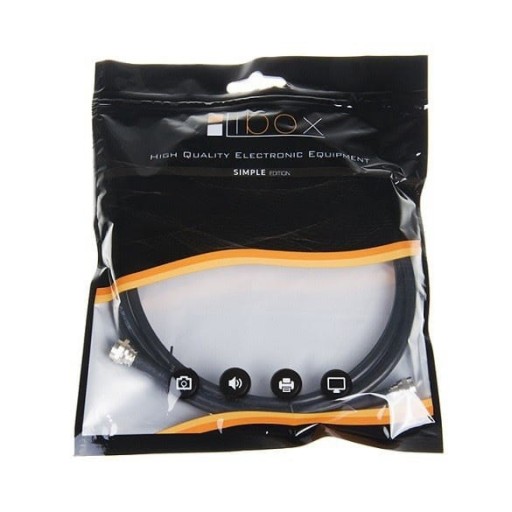

Kabel F-F w zestawie

• W zestawie otrzymujesz kabel wtyk F wtyk F o długości 1,8m dzięki czemu swobodnie dokonasz pomiaru bez konieczności stania przy antenie

Podłączenie i obsługa miernika jest bardzo prosta - zaoszczędź na ustawianiu anteny przez instalatora! Teraz zrobisz to sam!

W zestawie gotowy do podłączania przewód koncentryczny.

SPECYFIKACJA

• wyraźny wyświetlacz LCD z regulacją podświetlania
• regulowana sygnalizacja dźwiękiem
• kompas do wstępnego ustawienia anteny
• prostota i wygoda użytkowania
• precyzyjny pomiar sygnału SAT, trzystopniowy tłumik (istotny przy odbiorze Full HD)
• Zakres częstotliwości: 950-2150 MHz
• Minimalnyy poziom na wejściu: -40dBm
• Maksymalny poziom na wejściu: -10dBm
• 75 Ohm, Konektor F
• Wymiary: 12 x 6,5 x 2.5 cm
• zasilanie 13-18 V z tunera (nie wymaga baterii)

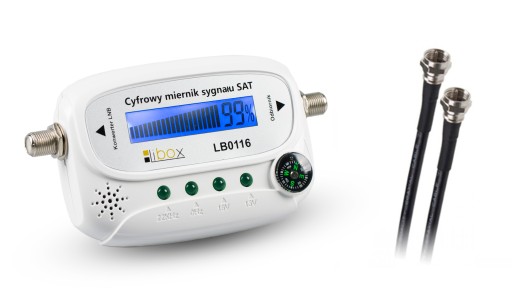

W skład zestawu wchodzi:

• miernik sygnału satelitarnego Sat Finder
• Kabel antenowy 1,8m

Jeżeli używasz miernika do instalacji anten pasma C, nie możesz umieszczać miernika naprzeciwko anteny, aby uniknąć wskazania pełnej skali, które wtedy występuje. Jeżeli używasz konwertera o wysokim zysku (gain), wyższym od 60dB, użyj tłumika 5dB pomiędzy konwerterem a miernikiem lub wymień kabel między miernikiem a konwerterem na 20ft (około 6 metrów) RG -59U. Jeżeli wskaźnik odczytu skacze pomiędzy różnymi wartościami, oznacza to że jest zbyt duża czułość. Zaniż czułość za pomocą kontrolera ATT , znajdującego się na przednim panelu urządzenia .
