РАСПРЕДЕЛИТЕЛЬ 16 контур НАПОЛЬНАЯ ВОДЯНАЯ ПОЛИРОВКА ГРУППА НАСОСОВ

Rozdzielacz mosiężny 16 obw. do ogrzewania podłogowego + układ mieszający:

Rozdzielacze i zestawy mieszające posiadają Krajową Ocenę techniczną (ITB-KOT-2017/0332) wydaną przez Instytut Techniki Budowlanej niezbędną do montowania rozdzielaczy w budownictwie. Produkty posiadają także pozytywną ocenę Państwowego Zakładu Higieny (HK/W/0257/01/2017).

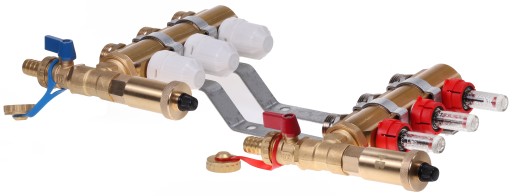

Zdjęcie podglądowe przedstawiające rozdzielacz o trzech obwodach. Aukcja dotyczy rozdzielacza o ilości obwodów wymienionych w tytule aukcji.

Specyfikacja techniczna:

• ilość obwodów: 16.
• zawór Afriso o KVS - 1.6 m3/h.
• pompa Wilo Yonos Para RS 25/6 RKA.
• zastosowanie: ogrzewanie podłogowe.
• produkt polski !!!

Na pozostałych aukcjach znajdą Państwo inne rozmiary.

W zestawie otrzymają Państwo:

• dwie belki o rozstawie 50mm wraz z uchwytami montażowymi.
• zawory termostatyczne z pokrętłem.
• odpowietrzniki automatyczne.
• rotametry/przepływomierze.
• trójniki mosiężne.
• zawory spustowe.
• termometry.
• zawór mieszający Afriso ATM.
• grupa pompowa Wilo + osprzęt.
• dokument zakupu.

Właściwości użytkowe rozdzielacza:

• końcówki przyłączeniowe: DN25, DN20.
• materiał korpusu: CW 614N/CW 617N.
• materiał uchwytu: stal ocynkowana.
• max. temp. pracy: 60°C.
• max. ciśnienie: 6 bar.
• stężenie glikolu: 1:1.
• króćce przyłączeniowe: 1"
• uszczelnienie: EPDM.

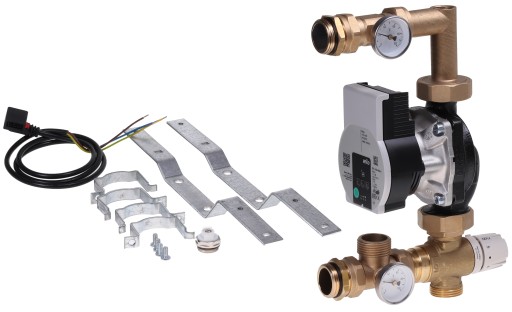

Grupa mieszająca do ogrzewania podłogowego z pompą energooszczędną: WILO YONOS PARA RS 25/6 RKA.

Jest niezastąpiona wszędzie tam, gdzie ogrzewanie grzejnikowe współpracuje z ogrzewaniem płaszczyznowym (podłogowym - pex).

Pompa zapewnia najwyższe parametry i oszczędność energii elektrycznej nawet do 80% w porównaniu do standardowych pomp. Grupa mieszająco-pompująca jest też bardzo uniwersalna. Dzięki dodanym w komplecie dwóm uchwytom stalowym można ją dopasować do różnych marek rozdzielaczy.

Dane techniczne:

• zakres nastawy temperatury czynnika grzewczego: 20-43ºC
• maksymalne cisnienie: 10bar.
• maksymalna temperatura: 95ºC.
• rozmiar przyłączy: 1".
• maksymalna wysokość podnoszenia: 6,2m.
• maksymalny przepływ: 3,3m3/h.

W skład kompletu wchodzi:

• pompa elektroniczna WILLO YONOS PARA RS 25/6 RKA - 1szt
• przewód zasilający do pompy długości 1mb - 1szt.
• zawór termostatyczny mieszający 3-drogowy ATM 366/367 AFRISO 20-43ºC -1szt.
• odpowietrznik ręczny - 1szt.
• termometry tarczowe 40mm - 2szt.
• uchwyt stalowy - 2szt.

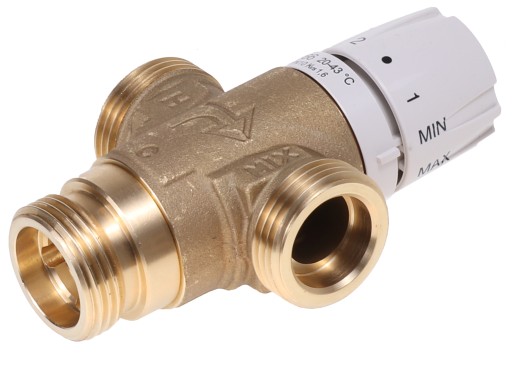

Zawór mieszający Afriso ATM:

Jest przeznaczony do mieszania dwóch strumieni wody o różnych temperaturach w taki sposób aby woda zmieszana na wyjściu z zaworu miała stałą, zadaną temperaturę.

Specyfikacja:

• maksymalne ciśnienie pracy: 10 bar.
• maksymalna temperatura pracy: 95°C
• zakres nastawy: 30+65°C albo 20+43°C
• Kvs: 1.6.
• dokładność regulacji: ± 2°C.
• korpus: mosiądz CW602N (DZR)
• uszczelnienie: EPDM.
• pokrętło: ABS.
• maksymalne stężenie glikolu: 50%.

Rotametry (Przepływomierze):

Przeznaczony do pomiaru i regulacji przepływu wody w obwodzie. W zestawie z nyplem redukcyjnym 1/2x3/4. Najwyższa jakość wykonania pozwala na dokładną regulację przepływu oraz długie bezproblemowe użytkowanie.

Dane techniczne:

• montowane na belce zasilającej.
• rotametr jest odpowiednio wyskalowany aby umożliwiał odczytanie rzeczywistego natężenia przepływu czynnika grzewczego.
• materiał elementów gwintowanych: mosiądz.
• przyłącza nypla redukcyjnego: 1/2 GZ x 3/4 GZ.
• gwint przyłączeniowy: zewnętrzny 1/2 DN 15.
• skala przepływomierza: 5 litrów/min.

Zawory odcinające:

Służą w połączenie z siłownikiem elektrycznym (termostatycznym) do zamykania i otwierania przepływu czynnika w pętlach grzewczych. Montowane na belce powrotnej.

Dzięki otwarciu zaworu czynnik przepływa przez pętle i następuje proces ogrzewania pomieszczenia. Po osiągnięciu zadanej temperatury w pomieszczeniu termostat pokojowy wysyła sygnał do siłownika, a ten zamyka zawór zatrzymując przepływ w pętli grzewczej. Następnie po spadku temp. poniżej zadanej siłownik znowu otwiera przepływ i następuje grzanie.

Wkładka termostatyczna wykonana jest z mosiądzu.
