СЕНСОВЫЙ КОННЕКТОР 1,5-50 мм² 2 гнезда 1P ЖЕЛТО-ЗЕЛЕНЫЙ

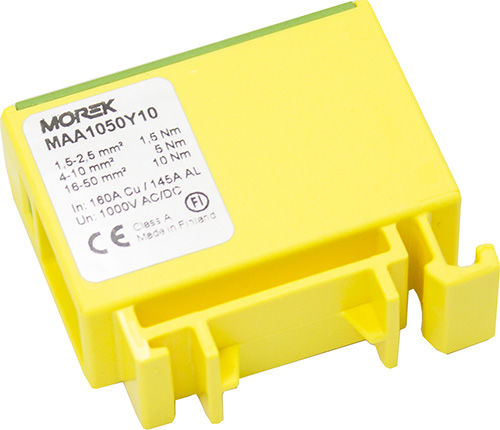

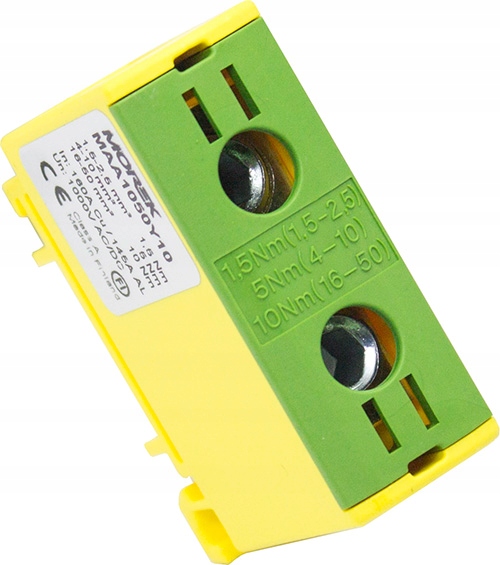

ZŁĄCZKA SZYNOWA 1,5-50mm² 1P (2 OTWORY) ŻÓŁTO-ZIELONA

MAA1050Y10 MOREK

DANE TECHNICZNE:

Model - 1 polowe (2 otwory) uniwersalna złączka OTL

Przekrój przewodu CU,AL (mm²) - 1,5-50mm²

Napięcie znamionowe AC/DC (V) - 1000V

Prąd znamionowy (A) - 160A(CU)/145A(AL)

Śruba - klucz imbus roz.5

Moment dokręcenia - 1,5 Nm (1,5 - 2,5mm²) / 5 Nm (4 -16 mm²) / 10 Nm (16 - 50mm²)

Rodzaj połączenia - połączenie śrubowe

Temperatura użytkowania - -25 °C do +80 °C.

Montaż - szyna DIN

Stopień ochrony - IP20

Kolor - żółto-zielona

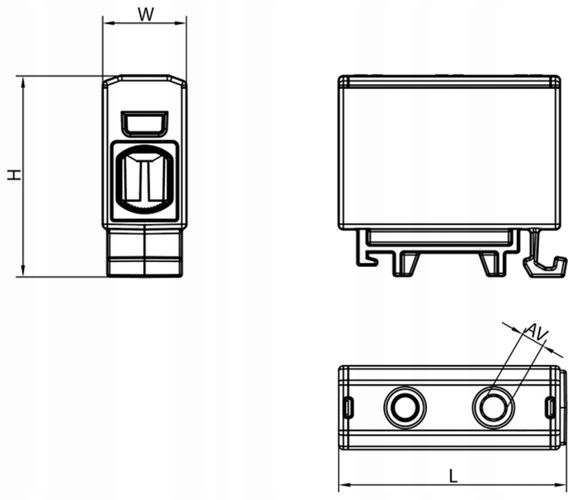

Wymiary:

H - 40mm

W - 18mm

L - 47mm

AV - 7mm

Złącza uniwersalne OTL zostały zaprojektowane do łączenia w jednym zacisku przewodów miedzianych i aluminiowych. Można w nich stosować przewody z tych dwóch materiałów jednocześnie, lub zastosować tylko przewody miedziane lub tylko aluminiowe. Przeznaczone są do wszystkich rodzajów przewodów Al i Cu o przekroju do 300 mm2, czyli drutów jednorodnych i przewodów wielożyłowych (linek). W standardowych połączeniach przewody mogą być rozgałęziane w jednej złączce, co pozwala na rozdział bez użycia zwieraczy.

Korpusy izolujące zaciski wewnątrz złączek uniwersalnych OTL wykonano z poliamidu PA66 w klasie palności V-0 i wolnego od halogenów. Części przewodzące zacisków wykonano z jednorodnego ocynowanego aluminium. Złącza posiadają specjalne ukształtowany profil z frezowaniem w dolnej części, aby zapobiec wyrwaniu przewodu spod śruby dociskowej. Śruby dociskowe dokręcane kluczem sześciokątnym wykonane są z aluminium ocynowanego, a powierzchnie stykowe złącz pokryto warstwą pasty kontaktowej SR-1.

Złącza uniwersalne OTL są certyfikowane zgodnie z normami EN 61238-1, EN 60947-7-1 oraz EN 60998-2-1, które dopuszczają zastosowanie tych złącz w instalacjach przemysłowych jako przyłącza główne, a także w systemach rozdziału energii. Zgodnie z normą EN 61238-1, złącza OTL mogą być częścią instalacji rozdzielczej przemysłowej oraz spełniają wymogi klasyfikacji A (Class A).

Złączki Al/Cu wykonane są zgodnie ze standardem UL 94, w klasie V-0 i posiadają deklarację CE. Bloki rozdzielcze spełniają wymogi zastosowania instalacjach fotowoltaicznych typu PV dla prądy stałego.
