Водосчетчик POWOGAZ MWN 100NK с пульсатором 10л/имп.

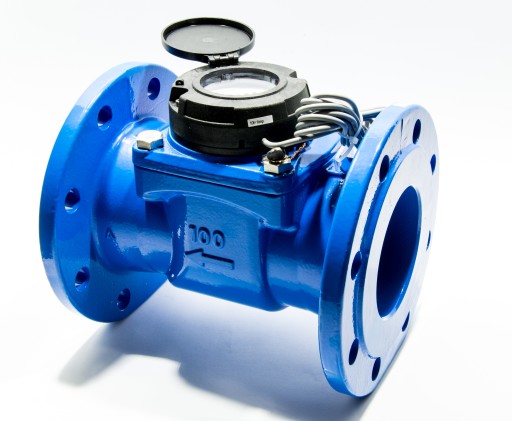

Wodomierz POWOGAZ (APATOR) MWN 100-NK z impulsatorem 10 dm3/impuls

Śrubowy, suchobieżny wodomierz typu Woltman, z poziomą osią wirnika, równoległą do przewodów wodociągowych.

Wodomierze charakteryzują się nowoczesnymi rozwiązaniami konstrukcyjno - technologicznymi, dzięki którym są trwałe oraz doskonale sprawdzają się we współpracy z nadajnikami impulsowymi i systemami zdalnego odczytu.

ZASTOSOWANIE

Wodomierz przeznaczony do przemysłowego pomiaru zużycia wody zimnej o temperaturze do 30°C. Dostępne wersje do wody ciepłej do 50°C

Konstrukcja wodomierza umożliwia jego zabudowę w instalacjach wodociągowych poziomych (H), pionowych (V) i skośnych, z liczydłem skierowanym ku górze, na bok, względnie w położeniach pośrednich H-V. Opcjonalnie wodomierz dostępny jest w wersji przeznaczonej do wody zdemineralizowanej dla DN40-150 (woda zimna i ciepła) oraz z gniazdem na czujnik ciśnienia (M14x1,5) dla DN50-150.

ZALETY

• Trwała i niezawodna konstrukcja zapewniająca przepływy wody przy niskich stratach ciśnienia i łatwość montowania w dowolnych instalacjach wodociągowych.
• Obniżona masa wodomierza
• Wymienna i zunifikowana wstawa pomiarowa, pasująca do do kilku wielkości korpusów i zapewniająca optymalną gospodarkę wodomierzową
• Możliwość zabudowy wodomierza w pozycjachpośrednich, bez wpływu na parametry metrologiczne - większe możliwości w projektowaniu nowych i modernizacji użytkowanych przyłączy wodomierzowych
• Bardzo dobre własności antykorozyjne i mechaniczne powłoki malarskiej (farby proszkowe – epoksydowe)

CECHY SZCZEGÓLNE WODOMIERZA

• Odporność na działanie zewnętrznego pola magnetycznego, zgodnie z EN 14154-3
• Niski próg rozruchu
• Szeroki zakres pomiarowy
• Łatwość odczytu przez dowolne ustawienie liczydła, obrotowo osadzonego w osłonie z pokrywką
• Możliwość elektronicznego sprawdzania parametrów metrologicznych wodomierza
• Budowa modułowa
• Wyjmowana wstawka pomiarowa
• Sprzęgło magnetyczne

ZGODNOŚĆ Z NORMAMI I PRZEPISAMI

• Dyrektywa 2004/22/EC Parlamentu Europejskiego i Rady Europy z dnia 31 marca 2004r. w sprawie przyrządów pomiarowych MID
• PN-EN-14154:2005 – Wodomierze. Część 1÷3
• OIML R49:2004 i 2006 – Wodomierze przeznaczone do pomiaru zimnej wody pitnej i wody ciepłej
• Certyfikat badania typu WE – woda zimna nr SK08 -MI001-SMU002, woda ciepła nr SK10-MI001-SMU013
• Wodomierze MWN posiadają stosowne AtestyHigieniczne (PZH) dopuszczające produkt do kontaktu z wodą pitną.

DANE TECHNICZNE MWN 100NK

• Średnica nominalna DN mm                                     100
• Ciągły strumień objętości Q3 m3/h                           160
• Przeciążeniowy strumień objętości Q4 m3/h             200
• Pośredni strumień objętości Q2 m3/h                       1,28
• Minimalny strumień objętości Q1 m3/h                       0,8
• Próg rozruchu m3/h                                                   0,25
• Wykonanie: NK-nadajnik kontaktronowy,
