Электрический настенный обогреватель FLOWAIR LEO S 11 кВт с терморегулятором

Elektryczna nagrzewnica LEO EL S BMS

W zestawie z regulatorem oraz konsolą montażową

Dane techniczne

• Wentylator: LEO EL S
• Zakres mocy: 5,3 - 10,8 [kW]
• Dwa stopnie grzania
• Max temperatura pracy: 50 [°C]
• Trzy prędkości obrotowe wentylatora
• Zasięg poziomy strumienia: 8,5 / 11 / 14 [m]
• Zasięg pionowy strumienia: 3,4 / 4,3 / 5,3 [m]
• Przepływ powietrza: 1250 / 1600 / 2000 [m³/h]
• Masa urządzenia: 19,7 kg
• Poziom ciśnienia akustycznego: 43,9 / 50,7 / 56,3 [dB(A)]
• Poziom mocy akustycznej: 59 / 65,8 / 71,4
• Max. pobór prądu wentylatora: 0,3 / 0,4 / 0,6 [A]
• Max. pobór mocy wentylatora: 70 / 90 / 130 [W]
• Zasilanie: 3x400 / 50 Zasilanie V/Hz
• Obudowa: Stal malowana proszkowo
• IP Wentylatora/Klasa izolacji: 54/F

Opis produktu

Nagrzewnica elektryczna LEO EL BMS przeznaczona jest do pracy wewnątrz pomieszczeń. Służy do ogrzewania obiektów o dużych kubaturach: hale przemysłowe, magazyny, pawilony handlowe, jak i mniejszych pomieszczeń np.: warsztaty, garaże. Znajduje zastosowanie wszędzie tam, gdzie nie są dostępne inne źródła ciepła, jak instalacja gazowa czy grzewcza.

Nagrzewnica dozwolone do montażu ściennego oraz sufitowego.

Konsola montażowa w zestawie.

Aparaty LEO EL współpracują również z komorami mieszania tworząc najprostszy system wentylacji mechanicznej.

Cechy oraz zalety nagrzewnic LEO EL

• Innowacyjne rozwiązania techniczne.
• Nowoczesne wzornictwo przemysłowe.
• Precyzyjnie wykonana, lekka bryła obudowy.
• Starannie dobrana kompozycja użytych materiałów.
• Dynamicznie ukształtowana kierownica powietrza.

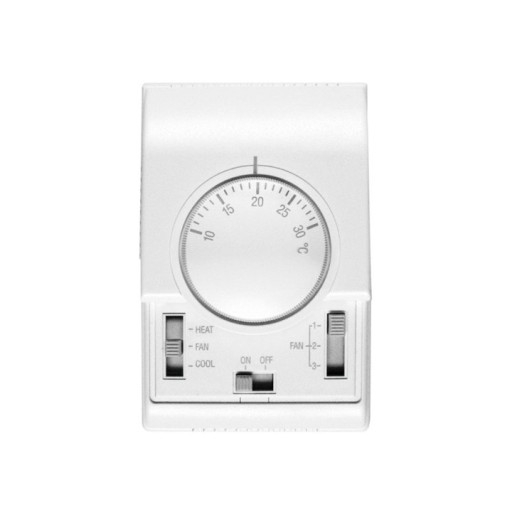

TS – 3-stopniowy regulator obrotów z termostatem

Umożliwia wybór jednego z trzech biegów wentylatorów oraz pozwala na sterowanie siłownikiem zaworu w zależności od temperatury otoczenia. W przypadku obniżenia temperatury poniżej zadanej przez użytkownika zawór z czynnikiem otwiera się, a po jej osiągnięciu zamyka.

TS umożliwia ustawienie dwóch trybów pracy wentylatora:

• ciągłego: po osiągnięciu zadanej temperatury wentylator pracuje w dalszym ciągu,
• termostatycznego: wentylator się zatrzymuje po osiągnięciu zadanej temperatury.
• Regulator TS umożliwia również nastawienie trybu pracy nagrzewnicy: HEAT, FAN, COOL.

Ponieważ częścią składową termostatu jest czujnik temperatury, należy zamontować go w takim miejscu pomieszczenia, aby nie był narażony na wpływ czynników, które mogłyby zaburzyć jej pomiar (np. promieniowanie słoneczne).

Grzałki

Wymiennik ciepła tworzy dziewięć grzałek typu PTC, które dopasowują swoją temperaturę względem przepływu powietrza. Dodatkowo konstrukcja elementów grzejnych zapewnia maksymalne wykorzystanie ich mocy grzewczej na każdym stopniu grzania.

AUTOMATYCZNA DESTRATYFIKACJA

Nagrzewnice LEO EL BMS ze sterownikiem T-box posiadają funkcję automatycznej destratyfikacji, czyli wykorzystania ciepła zgromadzonego pod stropem, które wspomagane nagrzewnicami zapewnia ogrzewanie obiektów wielkokubaturowych.

Sterowanie

Urządzenie wyposażone jest zestaw automatyki zasilająco-sterująco-zabezpieczającej DRV-EL. Wentylator oraz grzałki posiadają zabezpieczenia termiczne, które przerywają pracę urządzenia w przypadku wystąpienia zbyt wysokiej temperatury.

Zintegrowany układ automatyki DRV EL umożliwia regulację urządzenia za pomocą sterownika T-box z ekranem dotykowym lub 3-stopniowego termostatu TS. Możliwe jest też sterowanie poprzez zewnętrzne systemy centralnego sterowania BMS.

Urządzenie posiada 3 stopnie wentylatora oraz 3 moce grzewcze. Ponadto, może pracować w trybie wentylacji.

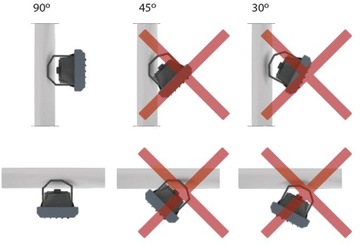

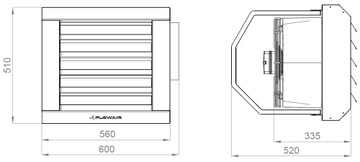

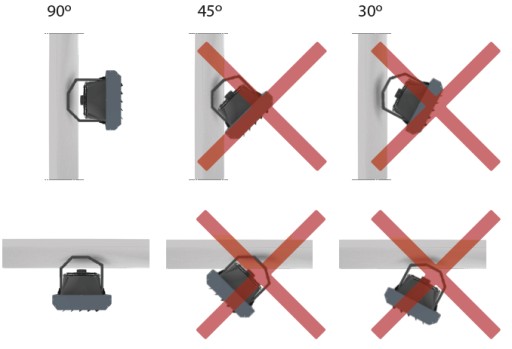

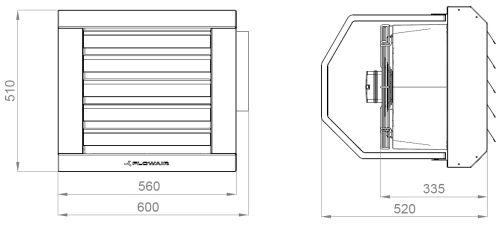

Wymiary i Montaż

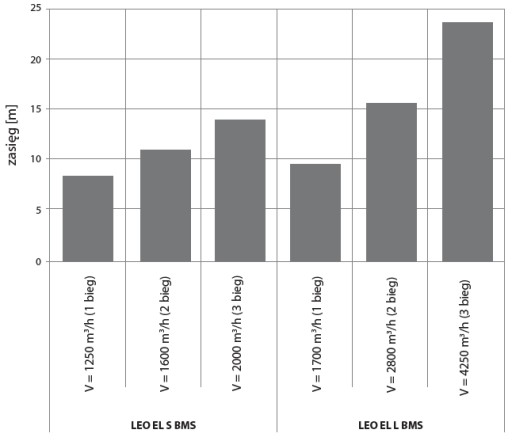

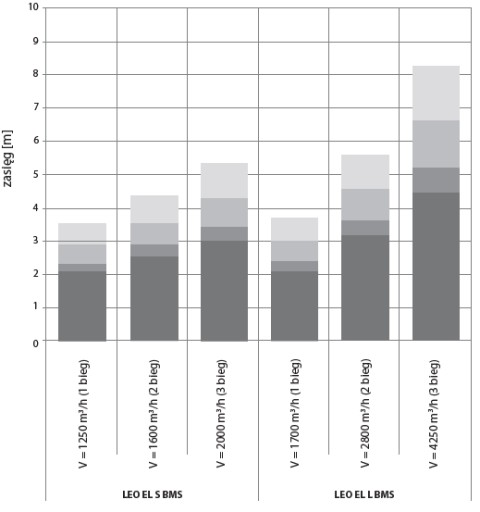

Zasięg poziomy i pionowy

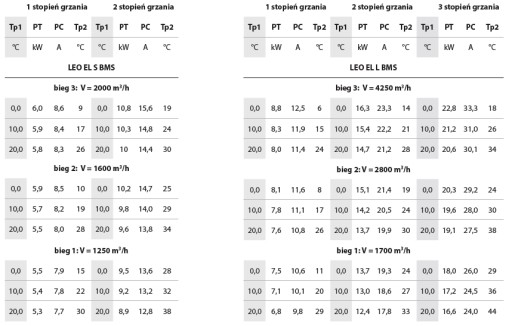

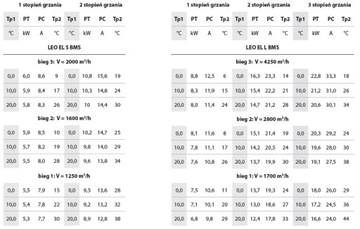

Zakres mocy grzewczych

Legenda:

• V – przepływ powietrza
• PT – moc grzewcza
• Tp1 – temperatura powietrza na wlocie do aparatu
• Tp2 – temperatura powietrza na wylocie z aparatu
• PC - pobór prądu

Konfiguracja systemu BMS FLOWAIR:

1. T-Box - inteligentny sterownik z wyświetlaczem dotykowym. Integracja urządzeń  za pomocą jednego sterownika.
2. ELIS DUO - Kurtyno-nagrzewnice
3. LEO D - Destratyfikator powietrza
4. OXeN - Wentylacja bezkanałowa z odzyskiem ciepła
5. LEO - Nagrzewnice powietrza
6. ELIS - Kurtyny powietrzne
