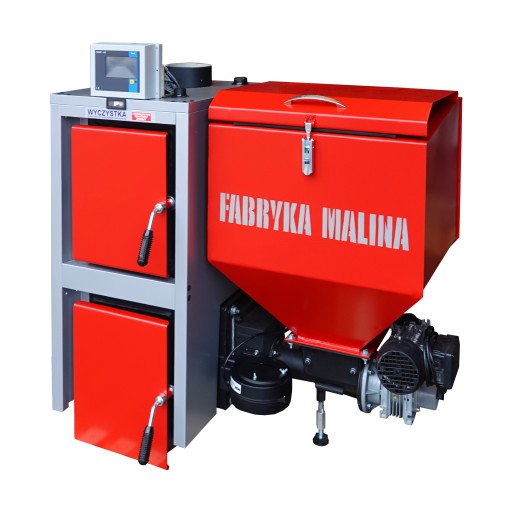

Kocioł MALINA PREMIUM z podajnikiem ślimakowym - typ kotła 5 KLASA i ECODESIGN - 9 kW

Kocioł na ekogroszek 5 KLASY - EKODESIGN podajnikiem ekogroszku

Moc kotła: 9 kW

Powierzchnia ogrzewanych pomieszczeń: do 90 m kw.

Oferta obejmuje wersję z modułem umożliwiającym obsługę kotła przez internet.

Wyposażenie oferowanego kotła:

- kocioł MALINA PREMIUM z podajnikiem ślimakowym - typ kotła 5 KLASA i ECODESIGN

- sterownik Timel RM-82 z dotykowym wyświetlaczem

- oferta obejmuje moduł internetowy do obsługi kotła przez sieć internetową

Opis oferowanego przedmiotu

Kotły MALINA PREMIUM spełnia normy 5 KLASY kotłów na paliwa stałe oraz normy EKODESIGN. Charakteryzuje go niska emisja zanieczyszczeń do atmosfery - konstrukcja urządzenia pozwala na ograniczenie szkodliwych spalin do atmosfery (CO, NOx, OGC) oraz pyłów. Kocioł MALINA PREMIUM spełnia wymagania 5 klasy normy PN-EN 303-5:2012. Zaletą kotła z podajnikiem jest ograniczenie jego obsługi, która sprowadza się do uzupełniania paliwa w zasobniku i okresowym usuwaniu popiołu. Jedno załadowanie zasobnika wystarcza na kilka dni w zależności od zapotrzebowania na ciepło. Podstawowym paliwem jest węgiel kamienny asortyment groszek energetyczny tzw. eko-groszek. Całość parametrów pracy ustawiana jest na dołączonym do kotła sterowniku pracy zestawu grzewczego.

Oferowana wersja kotła wyposażona jest w nowoczesny sterownik z dotykowym panelem model RM-82. Regulator ten umożliwia pełną obsługę kotła. Steruje 4 pompami w dowolnych obiegach grzewczych, napędem zaworu mieszającego. Umożliwia podłączenia panela zdalnego sterowania, który zwiększa komfort obsługi kotła. Zarówno sterownik RM-82 jak i panel pokojowy posiadają dotykowe wyświetlacze. Atutem tego sterownika jest menu w języku polskim, które jest bardzo intuicyjne poprzez zastosowanie ikon graficznych. Możliwe jest również ustawienie języka angielskiego. Sterownik reguluje całym procesem palenia od rozpalenia w kotle, poprzez zmiany stref czasowych aż po wygaśnięcie kotła. W zestawie ze sterownikiem znajdują się czujniki temperatury kotła, czujnik cwu, czujnik podajnika oraz czujnik spalin. Sterownik dodatkowo może być wyposażony w czujnik pogodowy. Regulator posiada pełne monitorowanie pracy urządzeń a także pamięć parametrów pracy oraz możliwość zobrazowania pracy kotła za pomocą wykresów. Wszystkie opcje dostępne w łatwy i bezproblemowy sposób. Zaletą sterownika jest zabezpieczenie hasłem zmiany parametrów pracy, osoby niepowołane a przede wszystkim dzieci bez podania hasła dostępu nie zmienią przypadkowo nastaw kotła.

Wszystkie produkowane przez nas kotły posiadają izolowane drzwiczki. Izolacja w postaci płyty ceramicznej o grubości 25 mm odporna na wysokie temperatury umieszczona została w wewnętrznej części drzwiczek, została wbudowana w ich środek. Wszystkie drzwiczki posiadają również izolację w postaci sznura szklanego zapobiegającą wydostawaniu się dymu z wnętrza kotła. Nasze kotły standardowo wyposażamy w ślimakowe rączki zamykające drzwiczki a także w nóżki z regulowaną nastawą wysokości. Umożliwiają one szybkie i właściwe ustawienie - wypoziomowanie - kotła. Prawidłowe ustawienie zestawu grzewczego, poziomie, gwarantuje prawidłową pracę kotła z podajnikiem ślimakowym. Cechy szczególne naszych kotłów podajnikowych, osprzętu oraz wykonanie omawiamy poniżej w dalszej części opisu.

Kocioł można montować w układzie zamkniętym jednak instalacja taka musi być wyposażona w zawór schładzający np. firmy Regulus DBV. W przypadku nadmiernego wzrostu temperatury czujnik, w który został wyposażony zawór otwiera zawór termostatyczny. Poprzez otwarty zawór zimna woda z wodociągu wpływa do kotła i uniemożliwia zagotowanie wody u układzie c.o. Wylatującą, nadmiernie nagrzaną wodę można spuścić np. do kanalizacji. Gdy temperatura spadnie do bezpiecznej wysokości zawór automatycznie się znowu zamyka. Zabezpieczenie instalacji zaworem termostatycznym pozwala utrzymać stan czynnika roboczego w instalacji grzewczej w stanie niezmienionym pomimo wystąpienia awaryjnego trybu pracy - schładzania kotła i instalacji centralnego ogrzewania. Obieg schładzania jest tu odseparowany od obiegu grzania.

Galeria oferowanego przedmiotu

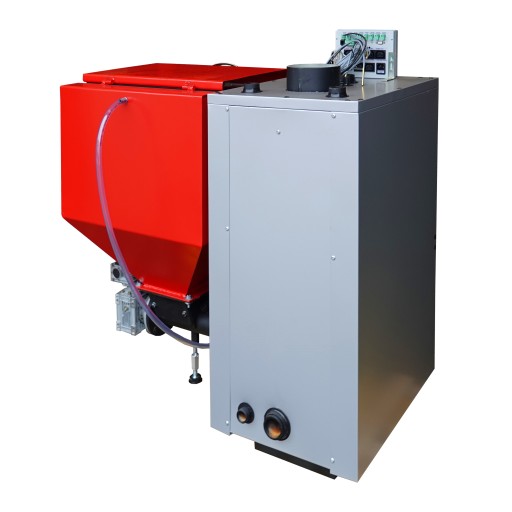

Wylot komina i wielkość kotła

Wysokość kotła: 96 cm

Szerokość kotła : 45 cm

Głębokość kotła: 59 cm

Szerokość kotła z podajnikiem: 110 cm

Wysokość z kominem: 127 cm

Wysokość od posadzki do dołu komina: 112 cm

Średnica czopucha: FI 150 mm

Pojemność wodna kotła: 65 litrów

Pojemność kosza: 100 kg

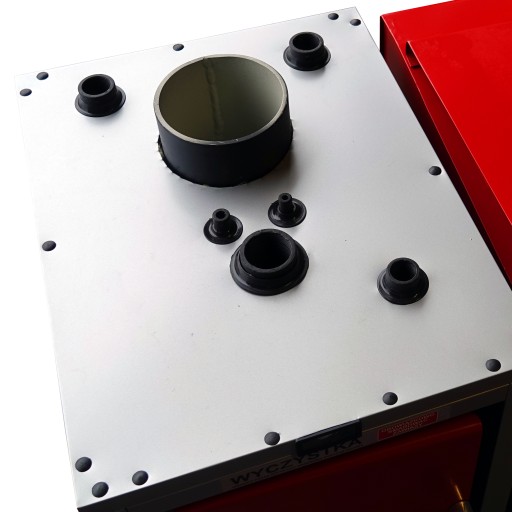

Komin znajduje się na górze kotła. Jego dostosowanie do istniejącego komina w Państwa budynku wykonywane jest za pomocą kolana regulowanego.

Opis szczegółowy elementów kotła ECODESIGN firmy MALINA

Regulator temperatury i pracy kotła z podajnikiem RM-82

Sterownik z dotykowym panelem model RM-82. Regulator ten umożliwia pełną obsługę kotła. Steruje 4 pompami w dowolnych obiegach grzewczych, napędem zaworu mieszającego. Umożliwia podłączenia panela zdalnego sterowania, który zwiększa komfort obsługi kotła. Zarówno sterownik RM-82 jak i panel pokojowy posiadają dotykowe wyświetlacze. Atutem tego sterownika jest menu w języku polskim, które jest bardzo intuicyjne poprzez zastosowanie ikon graficznych. Możliwe jest również ustawienie języka angielskiego. Sterownik reguluje całym procesem palenia od rozpalenia w kotle, poprzez zmiany stref czasowych aż po wygaśnięcie kotła. W zestawie ze sterownikiem znajdują się czujniki temperatury kotła, czujnik cwu, czujnik podajnika oraz czujnik spalin. Sterownik dodatkowo może być wyposażony w czujnik pogodowy. Regulator posiada pełne monitorowanie pracy urządzeń a także pamięć parametrów pracy oraz możliwość zobrazowania pracy kotła za pomocą wykresów. Wszystkie opcje dostępne w łatwy i bezproblemowy sposób. Zaletą sterownika jest zabezpieczenie hasłem zmiany parametrów pracy, osoby niepowołane a przede wszystkim dzieci bez podania hasła dostępu nie zmienią przypadkowo nastaw kotła. Sterownik posiada możliwość podłączenia panela pokojowego, który dostępny jest na innej naszej aukcji za dopłatą.

Podłączenie regulatora RM-82

Wszystkie złącza zostały uszeregowane i opisane. Złącza BNC dla których użyto wysokiej klasy gniazd przeznaczone są do podłączenia czujników z którymi sterownik RM-82 może współpracować. Komputerowe gniazda przyłączeniowe służą do podłączenia pomp, podajników, dmuchawy. Na tyle sterownika znajduje się też złącze służące do programowania regulatora oraz gniazdo podłączenia panela pokojowego. Przyłącze główne zasilania zabezpieczone jest 4 amperowym bezpiecznikiem.

Panel pokojowy sterownika RM-82

Omawiany panel pokojowy posiada pełną funkcjonalność regulatora RM-82. Zastosowano w nim dotykowy ekran tak jak w sterowniku a także graficzne intuicyjne menu znane ze sterownika przez co kontrola pracy kotła, zmiana nastaw jest bardzo prosta. Do podłączenia sterownika służy 4 żyłowy przewód telefoniczny który znajduje się w komplecie przy panelu. Sterownik pokojowy do regulatora RM-82 można dokupić na naszych aukcjach.

Korpus kotła z blachy kotłowej

Korpusy produkowanych w naszej firmie kotłów wykonane są z blachy 6 mm. Zewnętrzne płaszcze wykonujemy z blachy o grubości 4 mm. Elementy korpusów kotłów wycinane są na stole plazmowym co gwarantuje niezmienność wymiarów i parametrów grzewczych naszych kotłów co a także maksymalną powtarzalność elementów a przede wszystkim zgodność kotłów z założeniami konstrukcyjnymi.

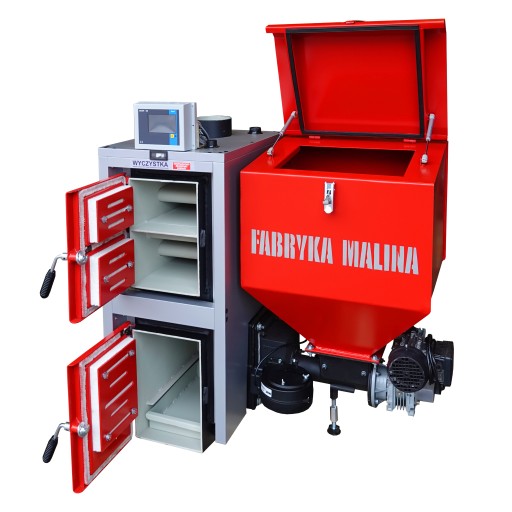

Płyta ceramiczna - izolacja termiczna

Wszystkie kotły wyposażone są w odporną na wysokie temperatury do 1150 stopni Celsjusza płytę ceramiczną o grubości 25 mm. Zabezpiecza ona zewnętrzne płaszczyzny drzwi kotła przed nadmiernym nagrzewaniem i emisją ciepła przez drzwiczki.

Szczeliwo szklane - zabezpieczenie przed dymem

Drzwiczki naszych kotłów wyposażane są w szczeliwo szklane. Umieszczane jest ono w odpowiednio przygotowanych krawędziach. Ma to na celu szczelna zamknięcie komory kotła i zabezpieczenie przed wydostawaniem się dymu z jego wnętrza.

Rączka ślimakowa - mocne zamknięcie komór kotła

Stosowane przez nas rączki do drzwiczek kotłów to tzw. zamknięcia ślimakowe. Ich konstrukcja sprawia, że przy użyciu niewielkiej siły drzwi w naszych kotłach są zamykane są bardzo szczelnie. Mocna konstrukcja rączki i poręczny chwyt rączki gwarantują trwałość elementu.

Szuflada na popiół - proste czyszczenie

Wyposażyliśmy nasze kotły w dużą szufladę znajdującą się pod paleniskiem retortowym. W znacznym stopniu ułatwia ona czyszczenie kotła z popiołu, który przesypuje się z paleniska.

Regulowane nóżki kotła - bezproblemowe wypoziomowanie i ustawienie

Korpus kotła wyposażyliśmy w bardzo stabilne, regulowane nóżki. Dzięki możliwości regulacji każdej z nóg osobno można bardzo precyzyjnie ustawić kocioł wyposażony w podajnik opału. Prawidłowe ustawienie kotła zagwarantuje właściwą pracę podajnika paliwa stałego. Regulacja nóżek odbywa się poprzez ich wkręcanie lub wykręcanie.

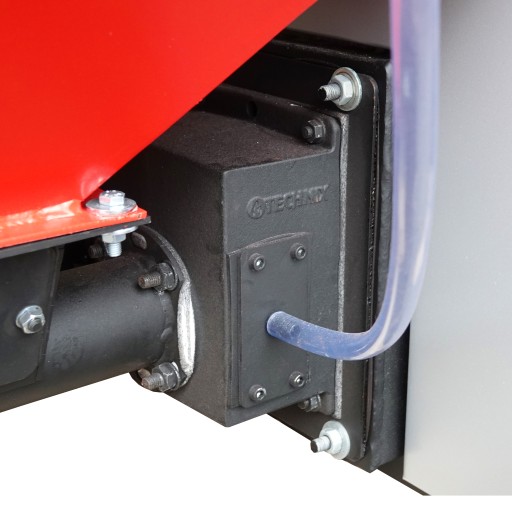

Podajnik opału - podajnik ekogroszku

Odpowiednia konstrukcja kotła wraz z zastosowanym podajnikiem sprawia, że kocioł spełnia najbardziej surowe warunki.

Zbiornik na opał - gruba blacha 2 mm

Nasze zbiorniki wykonane są z blachy o grubości 2 mm co znacznie podnosi ich trwałość. Wyposażone są w wytrzymałe zawiasy oraz amortyzatory klapy ułatwiające otwieranie i przytrzymanie klapu zbiornika w pozycji otwartej. Dodatkowo klapa wyposażona została w uszczelkę zapobiegającą przedostawaniu się wilgoci do wnętrza zbiornika a tym samym wilgotnienia opału. Każdy zbiornik malowany jest w kolorze zakupionego przez Państwa kotła.

Jakość i najwyższej klasy elementy składowe

Aby zapewnić sobie odpowiednie ogrzanie domu lub innego lokalu użytkowego, wybierając kotły lub piece należy kierować się przede wszystkim ich mocą, jakością użytych materiałów oraz jakością wykonania. Naszą dewizą jest dostarczanie ciepła zgodnie z Państwa zapotrzebowaniem. Dlatego też od wielu lat dostarczamy Państwu zawsze produkt najwyższej jakości wraz z najnowszymi rozwiązaniami techniki grzewczej. Nasze kotły można zamówić z odpowiednio dostosowanym kominem. Występują one w różnych wersjach tak aby sprostać Państwa wymaganiom. W sposób ciągły udoskonalamy proces produkcyjny wytwarzanych przez naszą fabrykę kotłów centralnego ogrzewania. Unowocześniając proces produkcyjny dążymy do tego aby finalny produkt był jak najwyższej jakości. Stawiamy wysokie wymagania technologii produkcji oraz wykończeniu naszych kotłów w komponenty wiodących producentów.
