АНТЕННЫЙ ТЮНЕР КВ 1,5-30 МГц

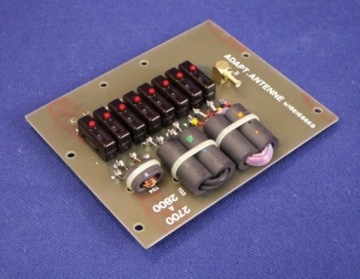

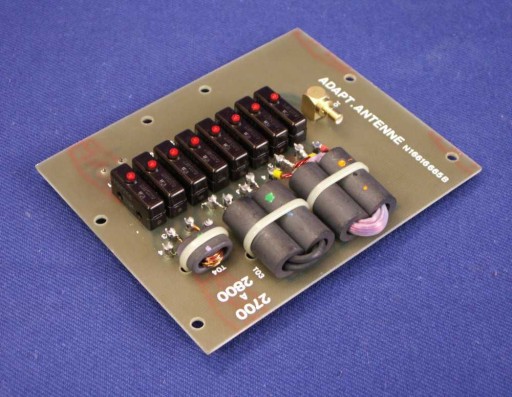

Oferuję Państwu płytkę tunera antenowego przenośnej radiostacji KF.

Płytka umożliwiała dostrajanie anten KF w zakresie 1,5-30MHz.

Radiostacja w której była stosowana, miała moc wyjściową 50W.

Płytka zawiera 3 autotransformatory w.cz., każdy z 4 wyprowadzeniami.

Dzięki temu możliwe było dopasowanie impedancji w szerokim zakresie.

Jako że, była to przenośna radiostacja, w której ważna była ekonomika zasilania, przełączanie odbywa się 8 microswitchami.

Dzięki temu cały podzespół nie pobierał prądu.

Myślę, że w warunkach amatorskich microswitchami można świetnie sterować za pomocą odpowiedniej krzywki z dźwigienkami, lub po prostu wymienić microswitche na przełączniki hebelkowe (miniaturowe).

Podzespół jest fabrycznie nowy, pochodzi z części zamiennych.

Impedancja wejściowa wynosi 50Ω.

Gniazdko wejściowe typu SMB.

Wymiary płytki: 8,5x11 cm
