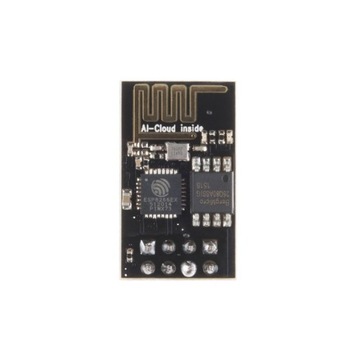

Moduł sieciowy WIFI ESP8266 sterowanie RS232, ESP-01S

Opis:

Moduł WiFi  802.11 b/g/n na częstotliwości 2,4 GHz. Do komunikacji poprzez interfejs szeregowy UART (RS232) - idealne urządzenie do komunikacji arduino z komputerem lub innym urządzeniem WiFi.

Dane techniczne:

• Wspiera standard WiFi:  WiFi 802.11 b, g, n
• Może pracować w trybie AP (Access Point), STA (standalone) oraz AP+STA
• wspiera komendy AT
• posiada wbudowaną antenę.

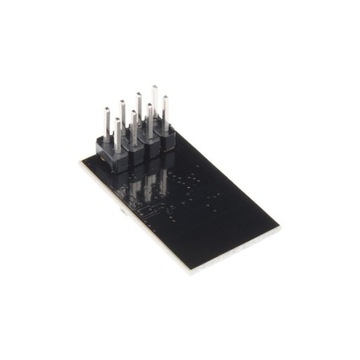

• posiada wyprowadzenia dwurzędowe - złącza goldpin.
• częstotliwość: 2,4 GHz
• napięcie zasilania: 3,3 V
• napięcie pracy wyprowadzeń: 3,3 V
• pobór prądu: 300 mA
• wspiera zabezpieczenia WPA / WPA2
• komunikuje się poprzez interfejs szeregowy UART (RS232)
• posiada wbudowaną antenę PCB
• wymiary: 24x14mm
• Korzystając z konwertera USB można programować i przesyłać dane bezpośrednio z komputera

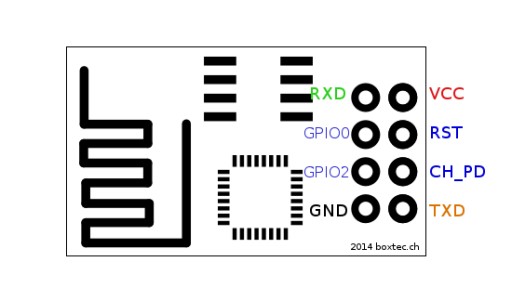

Opis wyprowadzeń i dane techniczne:

Wyprowadzenia na płytce modułu - 8 pinów, dwurzędowa listwa - goldpin raster 2,54 mm.

• VCC Zasilanie zasilanie 3,3 V, pobór prądu do 300 mA.
• GND Masa układu.
• TxD Nadajnik interfejsu szeregowego UART.
• RxD Odbiornik interfejsu szeregowego UART.
• RST Reset układ - aktywowany stanem niskim.
• CH_PD Pin do aktualizacji, należy podać stan wysoki (3,3 V).
• GPIO0 Pin do aktualizacji, należy podać stan niski (połączyć z GND).
• GPIO2 Należy pozostawić niepodłączone

LINKI:

• Projekt czujnika temperatury z WiFi: http://www.instructables.com/id/ESP8266-Wifi-Temperature-Logger/
• Projekt i podłączenie jako sensor: https://importhack.wordpress.com/2014/11/22/how-to-use-ep8266-esp-01-as-a-sensor-web-client/
• Test zasięgu WiFi na module ESP8266: http://hackaday.com/2014/09/26/esp8266-distance-testing/
• Prezentacja wideo z instalacji: https://www.youtube.com/watch?v=_GSYZ1e14nc
