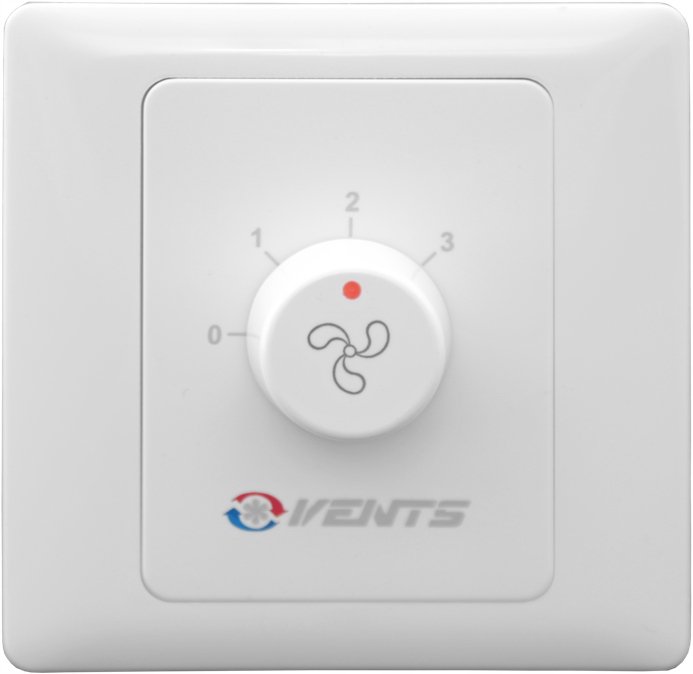

ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТИ ДЛЯ ДВУХ ИЛИ ТРЕХСКОРОСТНЫХ ВЕНТИЛЯТОРОВ P3-1-300 ДЛЯ СКРЫТОГО МОНТАЖА

PRZEŁĄCZNIK BIEGÓW - OBROTÓW - WENTYLATORÓW WIELOBIEGOWYCH (DWU- lub TRÓJ-BIEGOWYCH)

VENTS P3-1-300 Podtynkowy

GŁÓWNE CECHY:

• PRACA JAKO WŁĄCZNIK / WYŁĄCZNIK
• MAX. OBCIĄŻENIE PRĄDOWE - 3 A
• RENOMOWANY PRODUCENT - VENTS
• TRWAŁOŚĆ EKSPLOATACYJNA - 1000000 PRZEŁĄCZEŃ
• WYSOKA JAKOŚĆ - OBUDOWA Z PCV TYPU ABS
• UWAGA - WAŻNE - NIE JEST TO REGULATOR OBROTÓW - NIE STOSOWAĆ DO WENTYLATORÓW JEDNOBIEGOWYCH
• INSTALACJA PODTYNKOWA
• PROSTA OBSŁUGA I MONTAŻ

OPIS

Przełącznik trójpozycyjny biegów wentylatora P3-1-300 stosuje się w celu włączenia/wyłączenia oraz przełączania prędkości wentylatorów wielobiegowych (2 lub 3 biegowych). Idealnie współpracuje z wentylatorami Vents TT, TT PRO i TT Silent-M oraz z podobnymi wentylatorami innych producentów.

Obudowa regulatora (1), ramka maskująca (4) i pokrętło (2) wykonane są z plastiku typu ABS odpornego na uszkodzenia i promienie UV. Regulator odróżnia się wysoką efektywnością, oraz dokładnością sterowania. Włączenie/wyłączenie oraz zmiana biegu/prędkości wentylatora odbywa się za pomocą obrotu pokrętła regulacji (2). Regulowanie odbywa się od biegu pierwszego do najwyższego. Możliwe jest włączenie i sterowanie wentylatorem wspólnie z oświetleniem w pomieszczeniu.

MONTAŻ

- Za pomocą śrubokręta zdjąć pokrętło (2) regulatora prędkości. Na tylnej ściance obudowy (3) znajdują się cztery mocowania, które mocują panel regulatora.

- Zdjąć przedni panel (4).

- W celu podłączenia należy odizolować końcówki przewodów na długości 5-7 mm, wsunąć je maksymalnie do gniazd zaciskowych regulatora i zacisnąć za pomocą wkrętów.

- Zamontować regulator w obudowie montażowej (puszce podtynkowej), uprzednio mocując przewody doprowadzające prąd.

- Umieścić na miejscu ramkę maskującą (4) (dociskając z odpowiednią siłą).

- Zamontować pokrętło (2) przełączenia szybkości.

- Po podłączeniu regulatora do obwodu, przekręcić do oporu pokrętło przeciwnie do ruchu wskazówek zegara (pozycja OFF).

- Zwiększenie prędkości wentylatora następuje przy przełączeniu pokrętła w kierunku zgodnym z ruchem wskazówek zegara.

Regulator jest przeznaczony do montażu na ścianie, jako regulator podtynkowy.

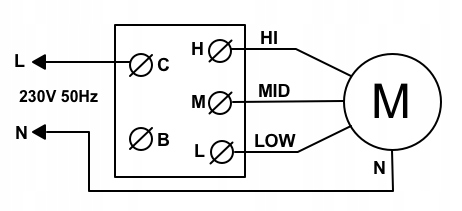

DANE TECHNICZNE i SCHEMAT ELEKTRYCZNY PODŁĄCZENIA

• Znamionowe napięcie zasilania - 230 V
• Częstotliwość znamionowa - 50 Hz
• Maksymalne obciążenie prądowe - 3 A
• Zasilanie - ciągłe
• Max. temperatura otoczenia - 40 °C
• Wymiary - 88x88x60 mm
• Stopień ochrony - IP 40
