ТИРИСТОРНЫЙ РЕГУЛЯТОР СКОРОСТИ ВЕНТИЛЯТОРА RPB-1 MAX 230W ПОВЕРХНОСТНЫЙ/ПРОТОЧНЫЙ МОНТАЖ

REGULATOR OBROTÓW WENTYLATORA

RPB-1 Natynkowy / Podtynkowy

do płynnej regulacji prędkości obrotowej

GŁÓWNE CECHY:

• PRACA JAKO WŁĄCZNIK / WYŁĄCZNIK
• W KOMPLECIE PUSZKA MONTAŻOWA
• PRĄD OBCIĄŻENIA - MAX. 1,0 A
• MAKSYMALNA MOC STEROWANEGO URZĄDZENIA - 240 W
• W KOMPLECIE PUSZKA DO MONTAŻU NATYNKOWEGO
• RODZAJ PRACY - CIĄGŁA
• PRODUCENT - R24FANS
• INSTALACJA NATYNKOWA LUB PODTYNKOWA
• PROSTA OBSŁUGA I MONTAŻ

OPIS

Tyrystorowy regulator prędkości obrotowej RPB-1 przeznaczony jest do regulowania prędkości obrotowej jednobiegowych indukcyjnych silników jednofazowych. Spełnia jednocześnie rolę włącznika. W obwód silnika łączy się go szeregowo jak standardowy wyłącznik. Wyposażony jest w jedno pokrętło spełniające rolę wyłącznika oraz regulatora. Całość zamontowana jest w obudowie z ABS-u przeznaczonej do montażu podtynkowego lub natynkowego (puszka montażowa w komplecie). Po włączeniu sterowanie obrotami odbywa się od maksymalnego do minimalnego punktu prędkości obrotów.

Regulacja odbywa się poprzez obracanie pokrętła regulatora od lewej do prawej strony (począwszy od największych obrotów silnika do najmniejszych). Włączanie i wyłączanie następuje w skrajnym lewym położeniu (wyczuwalne i słyszalne jest "pstryknięcie" pokrętła regulacji).

BUDOWA REGULATORA

1. Ramka maskująca

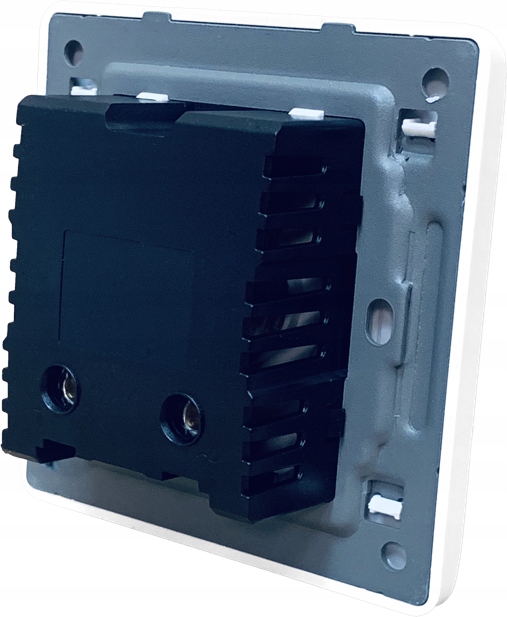

2. Moduł sterujący
3. Płyta montażowa

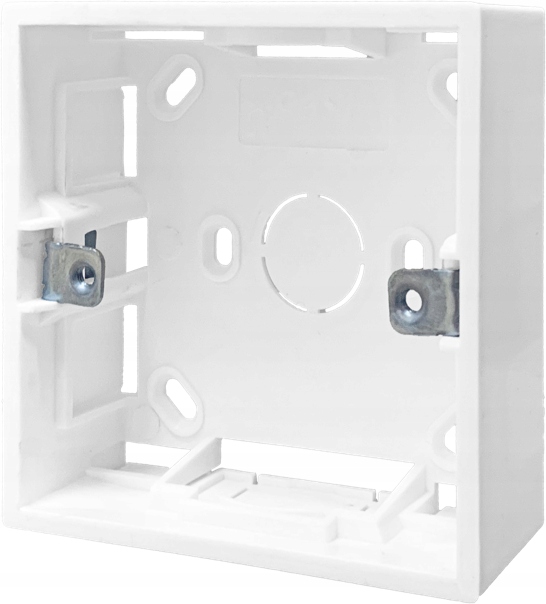

4. Puszka natynkowa

WYMIARY REGULATORA [mm]

DANE TECHNICZNE i SCHEMAT PODŁĄCZENIA

• Napięcie - 220 ÷ 240 / 50 [V/Hz]
• Maksymalny prąd obciążenia - 1,0 [A]
• Maksymalna moc urządzenia - 0 ÷ 240 [W]
• Rodzaj pracy - ciągła
• Wymiary regulatora z ramką - 86x86x44 [mm]
• Wymiary puszki natynkowej - 86x86x34 [mm]
• Możliwy montaż podtynkowy - do puszki śr. 70 mm (puszka podtynkowa nie jest w komplecie)
