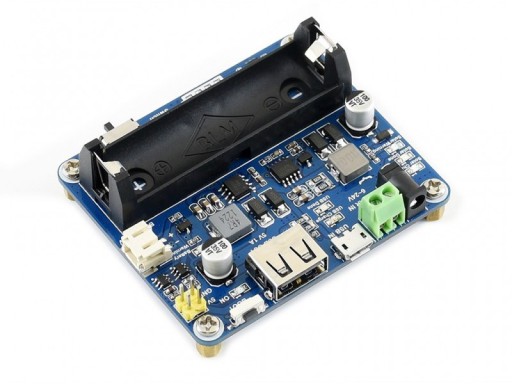

Управление солнечной энергией — зарядное устройство для литиевых аккумуляторов 3,7 В

Solar Power Management

Moduł umożliwia ładowanie akumulatorów lipol 1S 3,7 V przez panele słoneczne lub złącze microUSB. Pozwala również zasilać zewnętrzny układy przez gniazdo USB A 5 V z maksymalnym obciążeniem 1 A.

Moduł posiada funkcję MPPT (Maximum Power Point Tracking), dlatego jest w stanie pracować z wysoką wydajnością, stabilnością i bezpieczeństwem. Nadaje się do zasilania energią słoneczną, ukałdów IoT o niskiej mocy.

W zestawie:

• Moduł ładowania Solar Power Management

Dodatkowe informacje, instrukcja obsługi: Wiki : www.waveshare.com/wiki/Solar_Power_Manager

• Obsługuje funkcję MPPT (Maximum Power Point Tracking), maksymalizując wydajność zasilania z panelu słonecznego
• Obsługuje ładowanie baterii za pomocą panelu słonecznego lub przez złącze microUSB
• Przeznaczony dla panelu słonecznego 6V ~ 24V, wejścia jack DC-002 lub złącze śrubowe ARK
• Onboard MPPT SET switch, select the level closed to input level to improve charging efficiency
• Napięcie wyjściowe 5V, wyprowadzone na dwa złącza: pinheadery oraz port USB
• Zastosowane  kondensatory elektrolityczne aluminiowy o dużej pojemności oraz kondensator ceramiczny SMD, wpływające na redukcję tętnienia, stabilne działanie.
• Uchwyt na baterie 14500 oraz złącze PH2.0, do podłączenia wielu rodzajów akumulatorów Li 3,7 V
• Wskaźniki LED do monitorowania stanu panelu słonecznego i baterii
• Liczne obwody zabezpieczające: nadmierne ładowanie / nadmierne rozładowanie / ochrona przed odwrotną polaryzacją / przegrzanie / ograniczenie prądowe

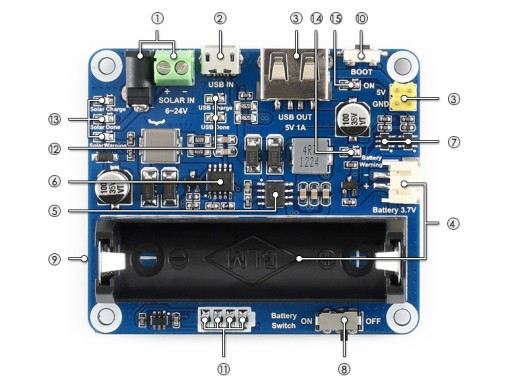

1. Solar panel charging input: charged by solar panel, DC-002 jack or screw terminal
2. USB charging input: charged by USB connection, connect a 5V power adapter through the Micro USB port
3. 5V/1A power output: provides regulated 5V/1A output, USB port or 2.54mm pinheader
4. Battery interfaces: for connecting 3.7V Li battery, PH2.0 connector or 14500 battery holder
5. CS8501: USB power management chip, for USB charging and 5V/1A boost output
6. CN3791: solar power management chip, for solar panel charging and buck input
7. Li battery protection chip: Li battery over charge / over discharge protection
8. Battery switch

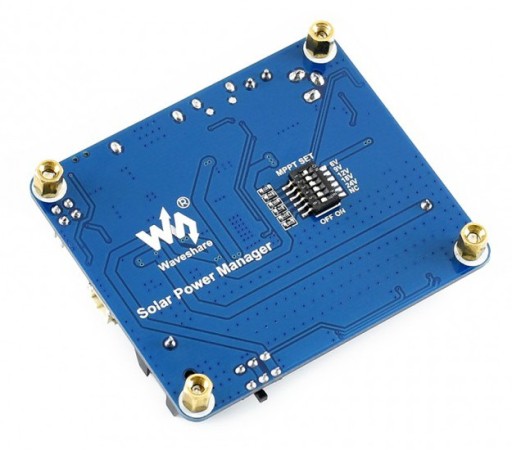

9. MPPTSET switch (bottom side): supported level: 6V/9V/12V/18V/24V. select the level closed to input level to improve charging efficiency
10. BOOT key
11. Battery capacity indicators
12. USB charging indicators: USB Charge: on when USB charging. USB Done: on when the battery is full charged by USB
13. Solar panel charging indicators: Solar Charge: on when solar panel charging. Solar Done: on when the battery is full charged by solar panel.Solar Warning: on when solar panel reverse connection
14. Battery warning: on when battery reverse connection
15. Power output indicator: 5V/1A output

• Solar panel input voltage (SOLAR IN): 6V~24V
• Micro USB input voltage (USB IN): 5V
• Pinheader / USB output (USB OUT): 5V 1A
• Charging cutoff voltage: 4.2V±1％
• Over discharging protection voltage: 2.9V±1％
• Solar panel charge efficiency:: ~78%
• USB charge efficiency:: ~82%
• 3.7V battery boost output efficiency: ~86%
• Max quiescent current: <2mA
• Operating temperature: -40℃~85℃
• Dimension: 65.2mm × 56.2mm × 22.9mm

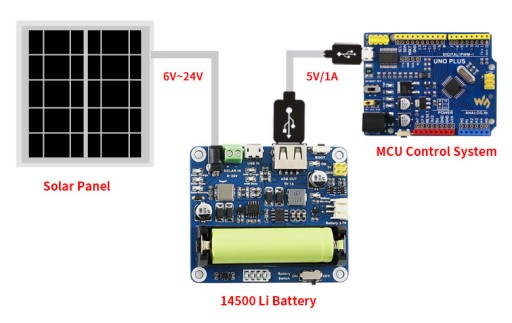

Przykład wykorzystania modułu. Akumulator ładowany jest przez panel solarny, napięcie 5V wykorzystane jest do zasilany układ ARDUINO

Panel solarny, akumulator oraz moduł Arduino nie wchodzi w skład sprzedawanego zestawu, moduły można dokupić na innych naszych aukcjach.
