Минитрансформатор - Трансформатор тока БТЭ-755

Mini transformator - przekładnik prądowy

Moduł przekładnika prądowego AC o przekładni 1:2000, maksymalny prąd 10A. Moduł przekładnika prądu jest to transformator jednofazowy małej mocy pracujący w stanie zbliżonym do zwarcia, który służy do pomiaru większych prądów przez przyrządy pomiarowe o mniejszych zakresach pomiarowych. W tym przypadku prąd 10A odpowiada prądowi 5mA.

Dane techniczne:

• mikrotransformator - minitransformator-  przekładnik prądowy

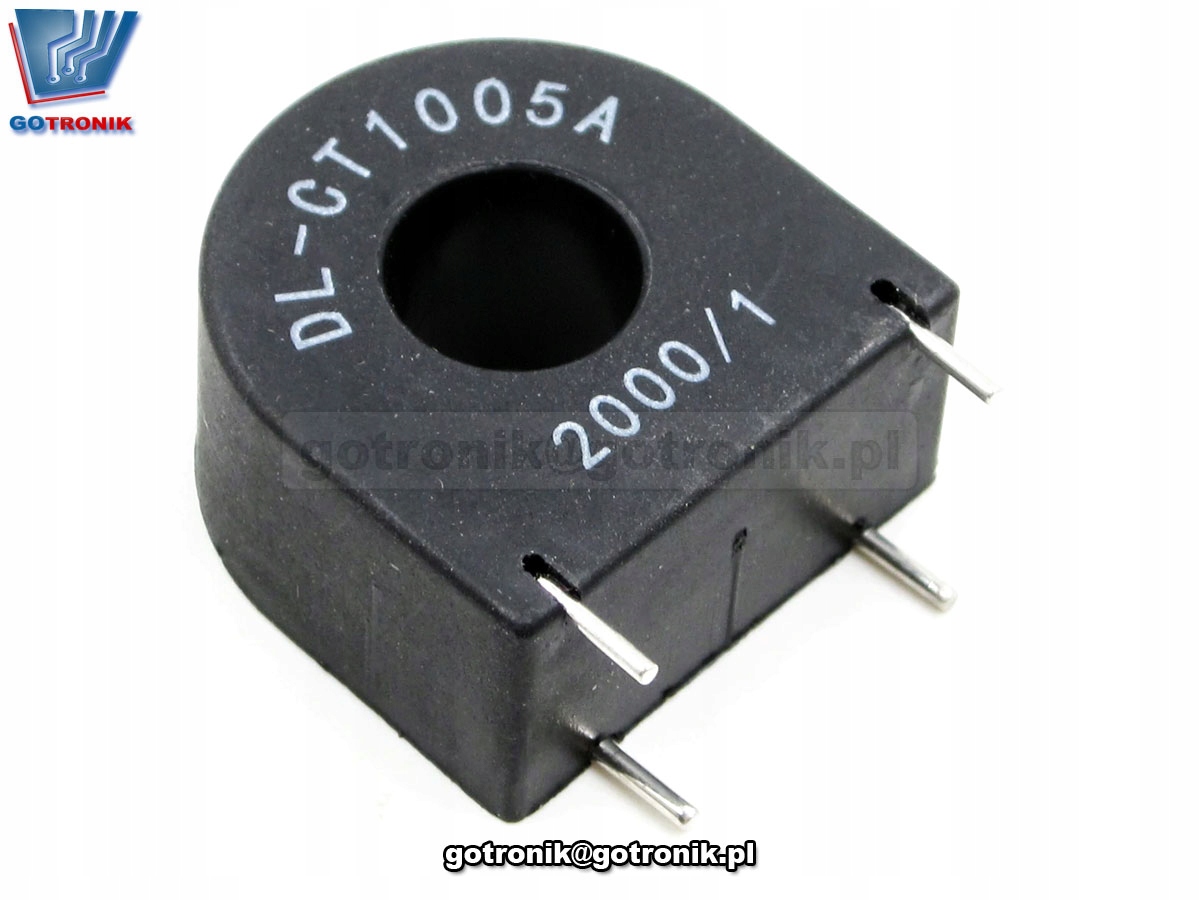

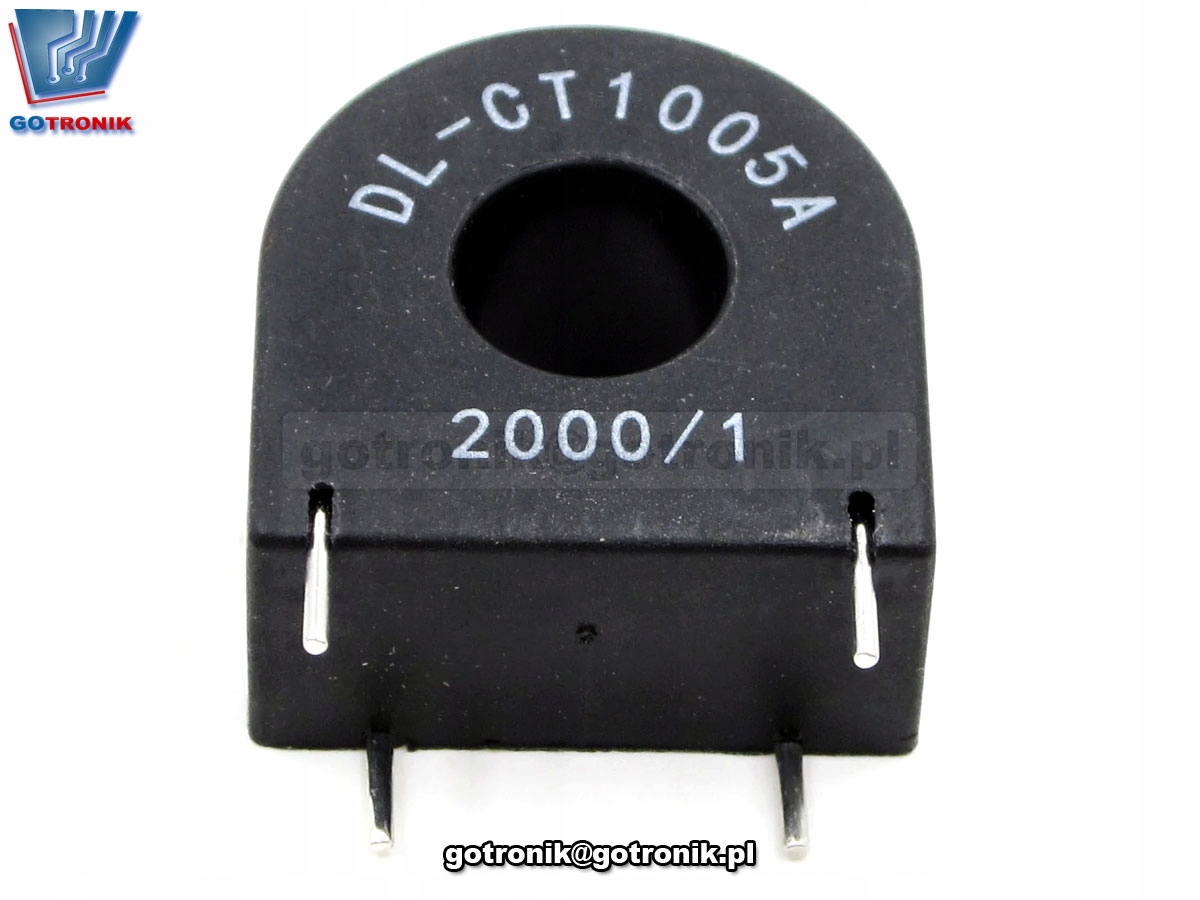

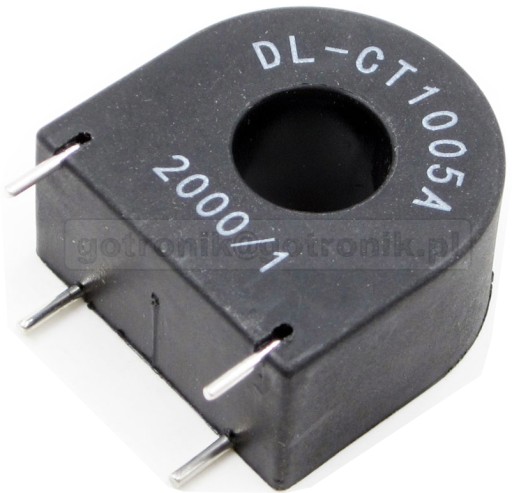

• model: DL-CT1005A
• znamionowy prąd uzwojenia pierwotnego: 10A
• prąd wyjściowy: 5mA
• przekładnia: 1:2000
• maksymalne obciążenie uzwojenia wtórnego: poniżej 250 ohm
• średnica otworu na przewód: 9,5mm

Mierząc prąd zmienny  AC o natężeniu 10A na wyjściu (uzwojenie wtórne) otrzymujemy sygnał prądowy o natężeniu 5mA.

(10A podzielone przez 2000 = 0,005A = 5mA)
