Привод для распашных ворот FAAC S418 HANDY

Napęd do bram skrzydłowych FAAC S418 HANDY

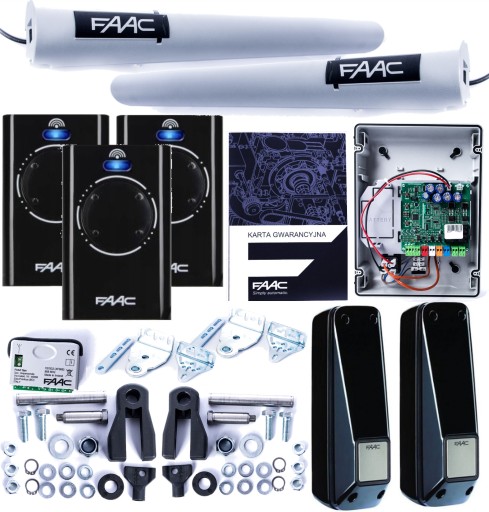

Skład pełnego, gotowego do montażu zestawu:

• 2x siłownik Faac S418
• 2x ogranicznik na otwarcie i 2x ogranicznik na zamknięcie zainstalowane w siłownikach
• Centrala sterująca FAAC E024 z obudową
• Radioodbiornik FAAC XF 868 MHz
• 3x pilot FAAC XT4 868 SLH LRB
• fotokomórki XP20BD
• Elementy montażowe do słupków i skrzydeł bramy wraz z trzpieniami mocującymi siłowniki
• 2x klucze do odblokowywania awaryjnego
• Karta gwarancyjna FAAC Polska
• Instrukcja montażowa w języku polskim

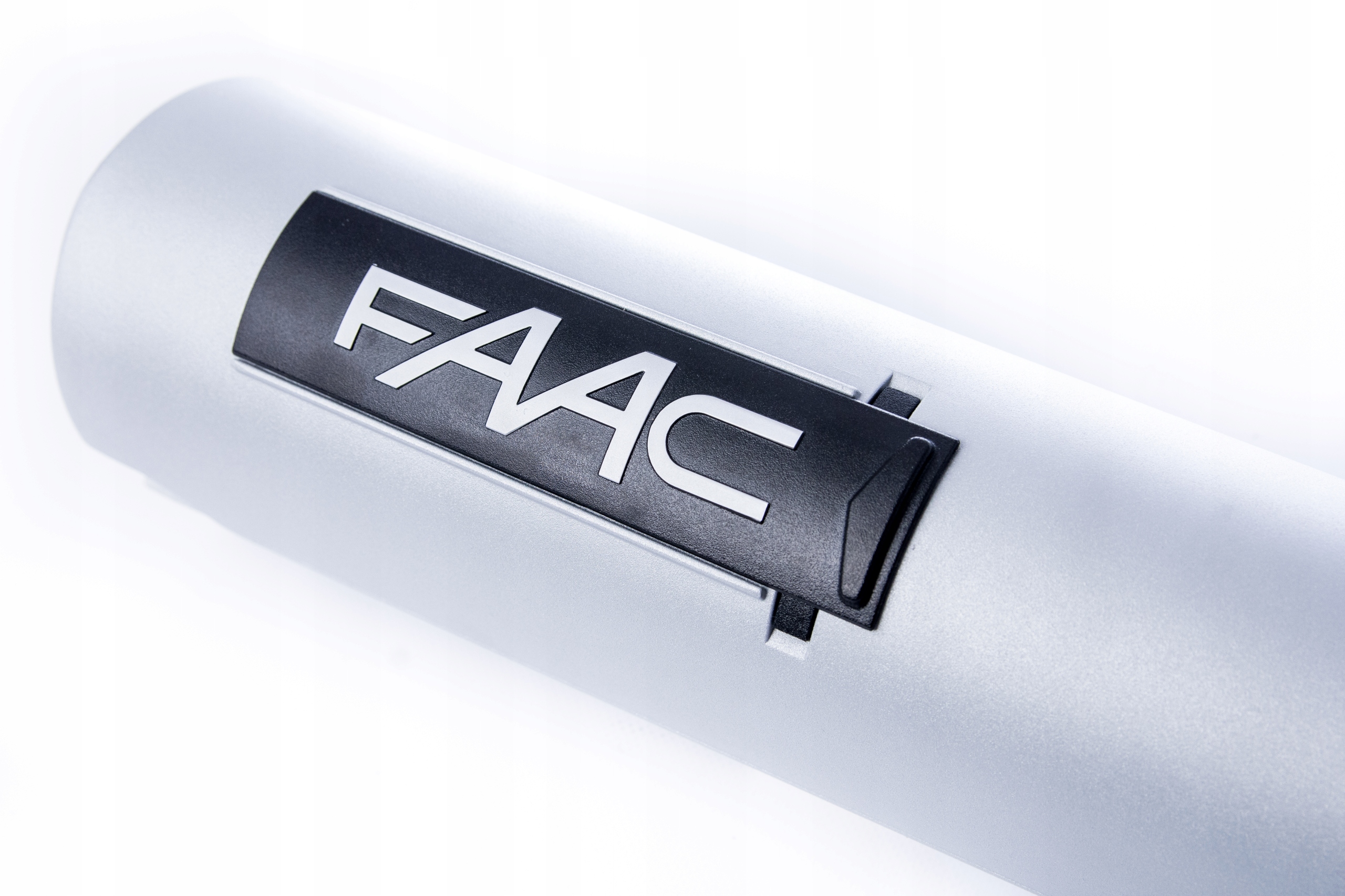

Siłowniki S418

• Zasilanie silnika - 24 Vdc
• Pobór mocy - 35 W
• Natężenie prądu - 1,5 A
• Maksymalna siła uciągu - 1,800 N
• Skok śruby - 350 mm (390 mm bez ograniczników mechanicznych)
• Prędkość przesuwu trzpienia - 1,8 cm/s
• Maksymalna długość skrzydła - 2,7 m
• Zastosowanie - przydomowe
• Ciężar - 6kg
• Klasa ochrony - IP 54

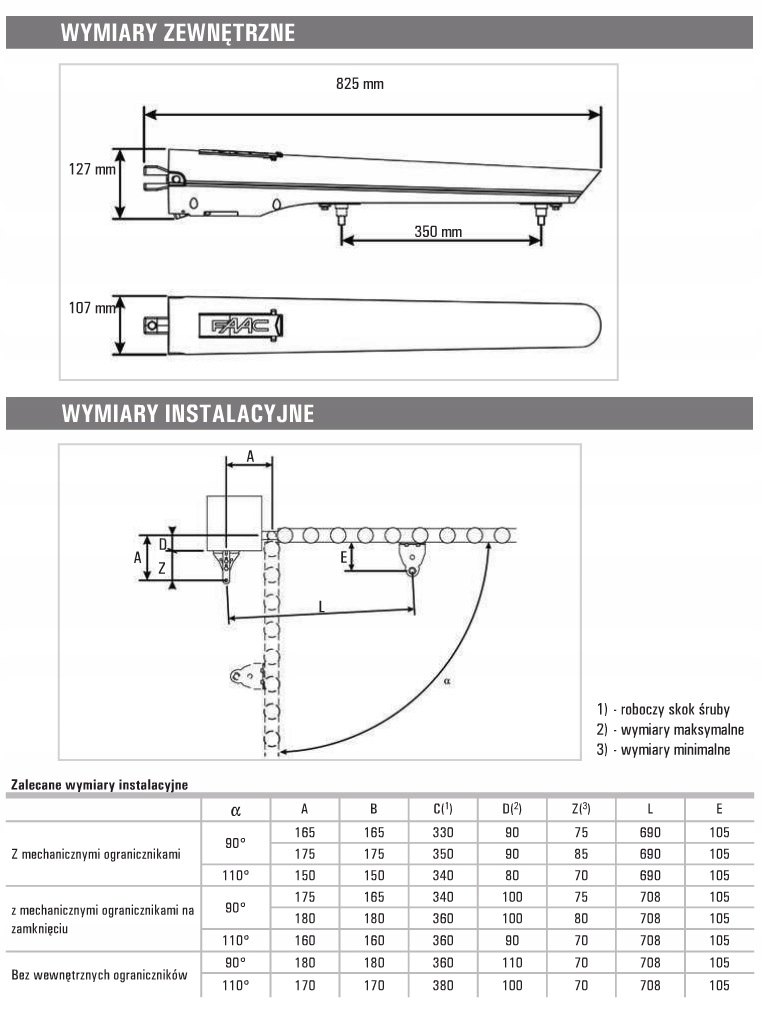

• Wymiary (L x D x H) w mm - 825x107x127

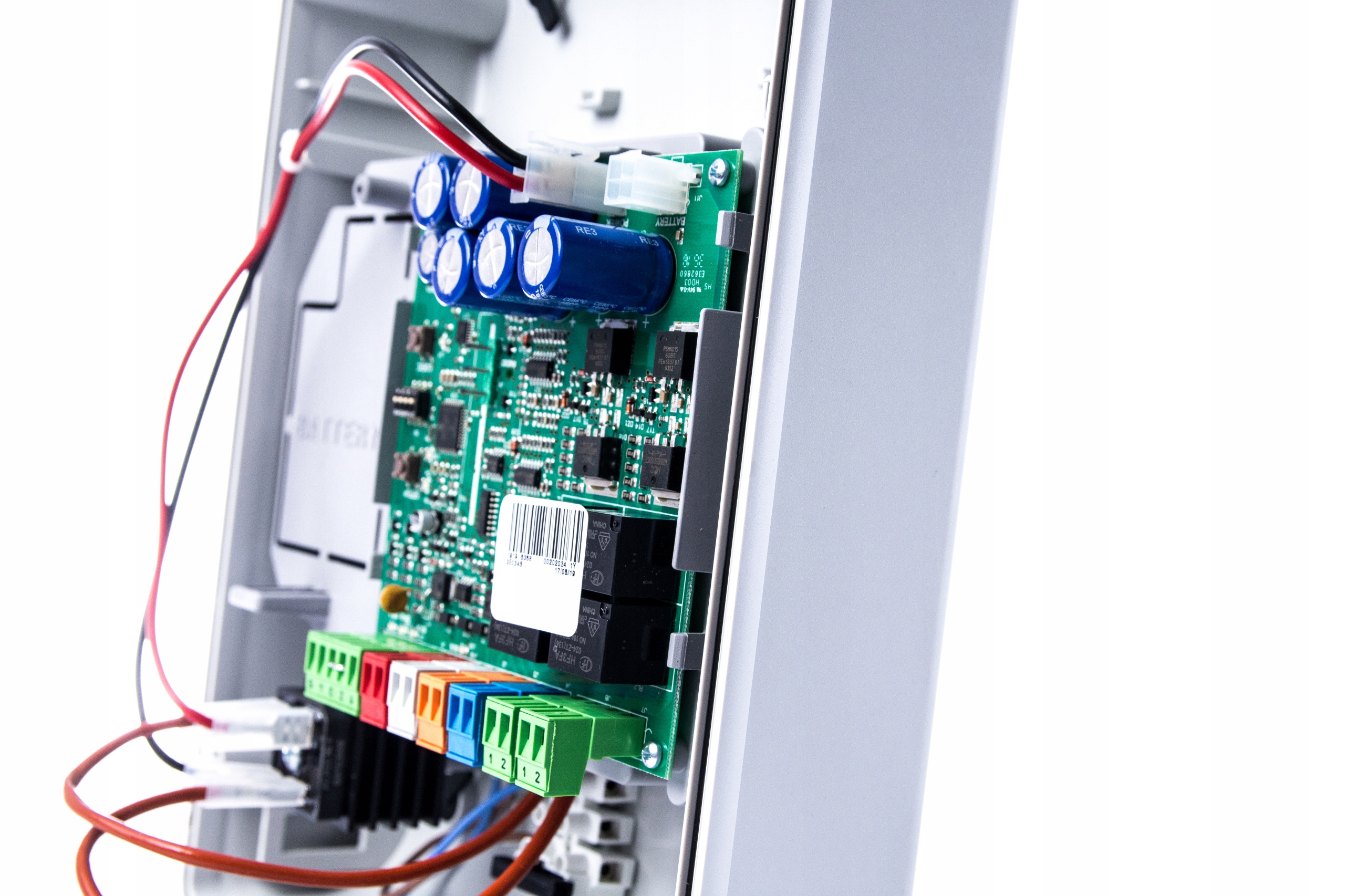

Centrala E024

• Napięcie zasilania: 230Vac (+6% -10%) - 50Hz
• Pobór mocy: 4 W
• Maksymalne obciążenie silnika: 150 W x 2
• Maksymalny prąd akcesoriów (+24V): 250 mA
• Maksymalny pobór prądu przez akcesoria szyny BUS: 400 mA
• Temperatura otoczenia: -20°C +55°C
• Bezpieczniki: F1 = Bezpiecznik samoresetujący; F2 = T2A – 250 V
• Tryby pracy (Układy logiczne): A, E, AP, EP, A1, B, C
• Czas pracy (przeterminowanie): 5 minut (stały)
• Czas pauzy: Programowalny (maks. 10 minut)
• Wejścia tablicy zaciskowej: Otwarty A, Otwarty B, Stop, Wej./Wyj. Szyny
• Wejścia złącza: Zasilanie, moduł baterii, XF 433 lub XF 868
• Wyjścia tablicy zaciskowej: silniki, lampa błyskająca, zasilanie wyposażenia dodatkowego, zamek (blokada) elektryczny, lampka kontrolna (90 sek. stałe)
• Funkcje programowalne: Tryby pracy (A, E, AP, EP, A1, B, C), prędkość (Wysoka - Niska)
• Funkcje programowania: Czas pauzy, opóźnienie skrzydła 2 przy zamykaniu
• Typy zintegrowanych kanałów radiowych: DS, SLH (maks. 250 kanałów); LC (maks. 250 kanałów)
• wyjście na lampę 24V

Radioodbiornik XF868MHz

• odbiornik z wbudowaną anteną
• częstotliwość 868MHz
• napięcie zasilania: pobieranie z centrali przez złącze 24Vdc
• pamięć 250 pilotów
• podłączenie: szybkozłącze

Piloty XT4 868MHz

Piloty pracują na częstotliwości 868MHz w wersji LR (Long range) o zwiększonym zasięgu działania. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia a przez to pracuje wydajniej.

Działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilota od pilota. Pozwala to na szybkie i proste rozbudowanie systemu o nowych użytkowników.

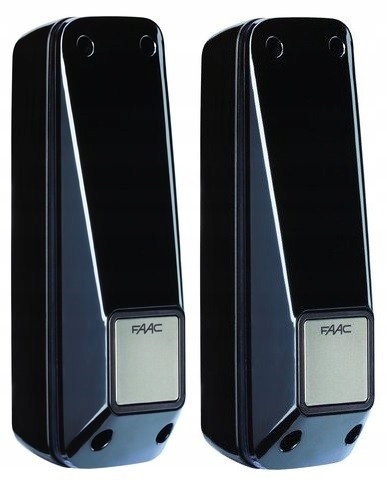

Fotokomórki XP20BD

Komplet zawiera 2 szt. fotokomórek (jedna nadawcza + jedna odbiorcza)

• do instalacji natynkowej lub na kolumnie
• fotokomórka kierunkowa z regulowanym kątem widzenia

Dane techniczne:

• zasięg działania: 20 m
• wymiary: 41x130x42mm
• czas opóźnienia: 13ms
• pobór prądu: 50 mA
• stopień ochrony: IP 54
• typ styków: N.C.
• maksymalne obciążenie styków: 60mA/24Vdc
• zasilanie: 24Vdc/24Vac

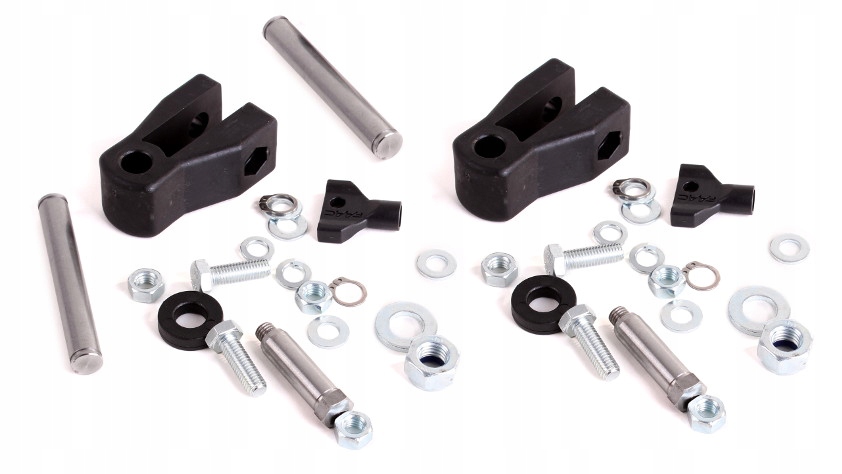

Akcesoria do montażu
