НАСТРАИВАЕМЫЙ ГЕНЕРАТОР VFO

Oferuję Państwu profesjonalny generator VFO przystosowany do zastosowań w sprzęcie radiokomunikacyjnym.

Generator wykorzystywany był jako płynna heterodyna odbiornika komunikacyjnego.

Odbiornik przestrajany był z rastrem 1MHz i w poszczególnych podzakresach rastr był strojony płynnie.

Oferowany generator został wykonany tak aby zapewnić bardzo wysoką stabilność która jest rzędu pojedynczych Hz/h.

Elementem przestrajającym jest specjalny rdzeń wsuwany za pomocą śruby z drobnozwojnym gwintem.

Dzięki bardzo stabilnej mechanicznej konstrukcji i dobremu doborowi elementów podzespół zapewniał stabilność wystarczającą nawet do wąskopasmowych emisji telegraficznych.

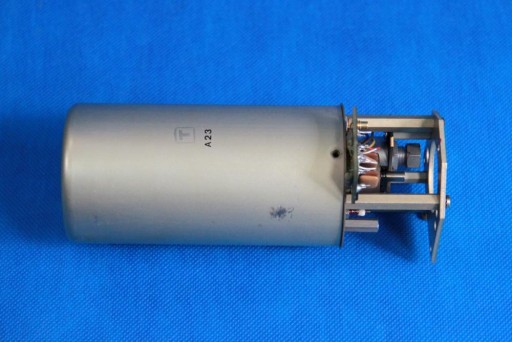

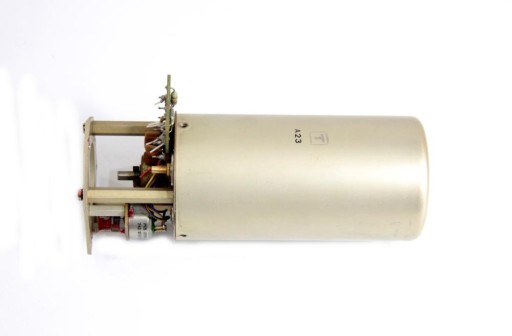

Cały układ generatora jest zamknięty w hermetyzowanym pojemniku który jednak można otworzyć po odkręceniu 3 śrub.

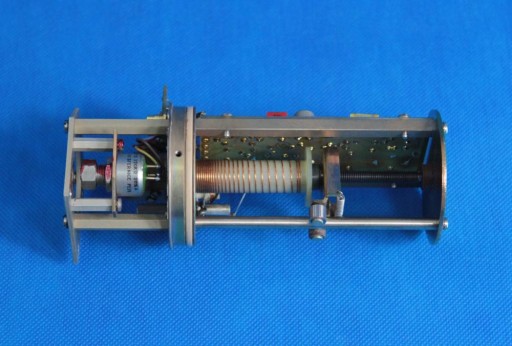

Cewka generatora jest nawinięta ze zmiennym skokiem tak aby uzyskać liniowe przestrajanie w całym zakresie.

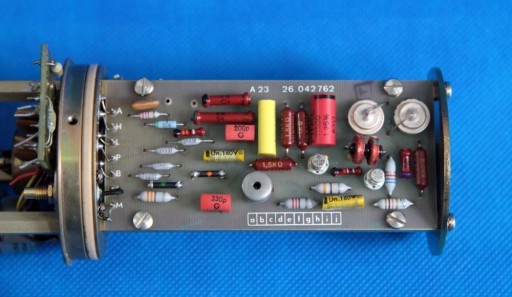

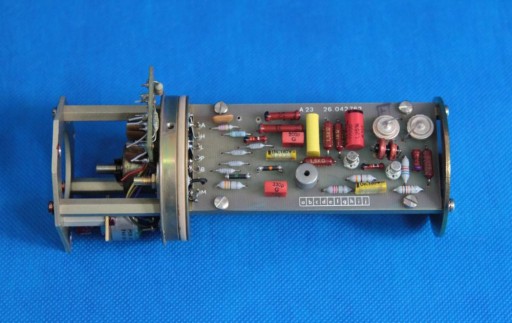

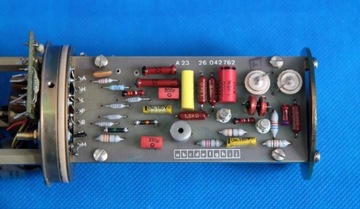

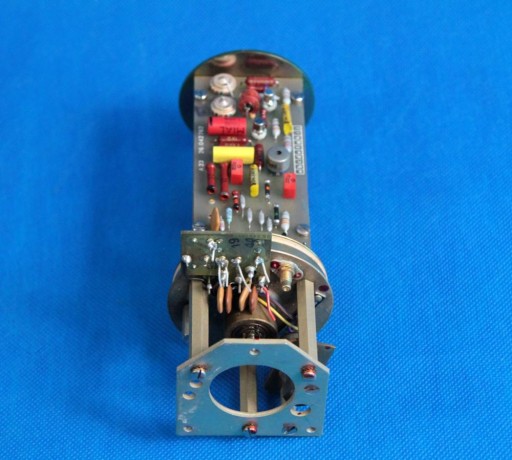

Cały podzespół wykonany jest na dwóch tranzystorach - 2N2369 oraz 2N706.

Pełne przestrajanie generatora realizowane jest w ok. 38 obrotach czyli na jeden obrót przypada ok. 34kHz.

Dane techniczne:

- zasilanie 12V

- zakres częstotliwości pracy 1,15-2,45MHz

- napięcie wyjściowe 0,1V na 50Ω

Wymiary:

- długość całkowita 17 cm

- średnica ok. 7 cm

- średnica ośki 4,7 mm

Po przewinięciu cewki można uzyskać stabilny zakres pracy rzędu kilku MHz.

Wyjście sygnału złącze typu SMC.

Licytujący otrzyma takie złącze wraz z kawałkiem kabla oraz schemat podłączenia zasilania.

Myślę że jest to rewelacyjny podzespół do budowy wszelkiego rodzaju własnych generatorów lub do wykorzystania w projektowanych konstrukcjach.

Wszystkie elementy są prosto rozbieralne i prosto można przeprowadzać wszelkiego rodzaju modyfikację.
