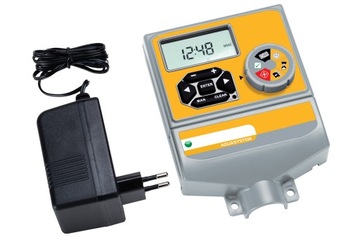

GB6964C КОНТРОЛЛЕР 4сек 24В ПРОГРАММНИК ПОРОШЕНИЯ

STEROWNIK NAWADNIANIA

MODEL: GB6964C na 4 sekcje

Sterownik z możliwością nawadniania do 4 sekcje. Model wewnętrzny. Duży czytelny wyświetlacz i pokrętło ułatwiające ustawienia. Max 4 starty nawadniania dziennie, w dwóch niezależnych programach: A i B. Czas nawadniania każdej sekcji ustawiany indywidualnie od 1 do 240 minut.

Nawadnianie w wybrane dni tygodnia, we wcześniej zaprogramowaną ilość zadanych dni. Współpracuje z detektorem deszczu oraz czujnikiem wilgotności gleby dostępnymi na innej aukcji. Funkcja opóźnienia startu.

Zasilanie: transformator 24V (w zestawie).  Podtrzymanie pamięci bateryjne 2xAA ( niezałączone) certyfikat CE.

Instrukcja instalacji i obsługi :

UWAGA: Niniejsza instrukcja obsługi odnosi się do dwóch sterowników: 4 sekcyjnego i 8 sekcyjnego.

Sterownik przeznaczony jest do zarządzania pracą elektrozaworów 24V AC w trybie nawadniania: automatycznym lub ręcznym. Dzięki dużemu pokrętłu można w prosty sposób ustawić i zmienić plan nawadniania. Czytelny wyświetlacz LCD o wysokim kontraście ułatwia odczyt parametrów. Główne obszary zastosowań sterownika: nawadniania ogrodów przydomowych oraz terenów zielonych, małe plantacje rolnicze i ogrodnicze, szkółkarstwo. Sterownik można instalować wyłącznie wewnątrz pomieszczeń (model wewnętrzny). Sterownik nie jest przeznaczony do sterowania procesami produkcyjnymi.

Terminologia

W poniższej instrukcji użyto następujących terminów:

Sekcja- obwód pojedynczego elektrozaworu sterujący przyłączonymi do niego zraszaczami. Sterowanie elektrozaworem odbywa się przez podłączenie go kablami do obwodu wyjściowego sterownika. W zależności od wersji urządzenia, do sterownika można przyłączyć maksymalnie: 4 lub 8 elektrozaworów. każdy do osobnego obwodu. Poszczególne sekcje uruchamiane są kolejno w ramach danego programu po zakończeniu pracy sekcji poprzedniej.

Program- tworzy schemat nawadniania dla jednej lub kilku sekcji zgrupowanych w oparciu o podobne wymagania wodne nawadnianych obszarów np. dla zraszaczy wynurzalnych i rur kroplujących. Sterownik obejmuje dwa programy: A i B.

Start nawadniania- pora o której zaczyna się nawadnianie dla danego programu bądź sekcji.

Czas trwania nawadniania- długość czasu nawadniania danego programu bądź sekcji.

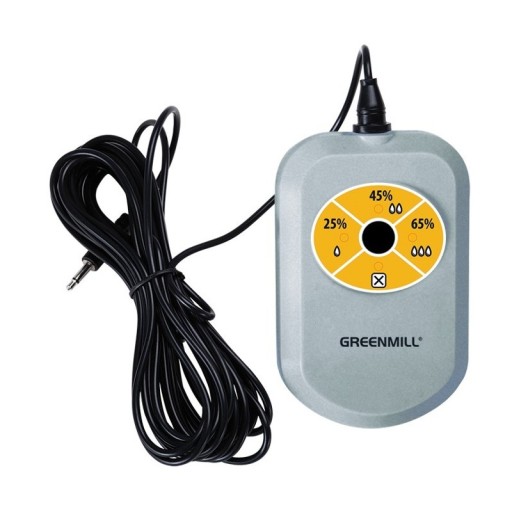

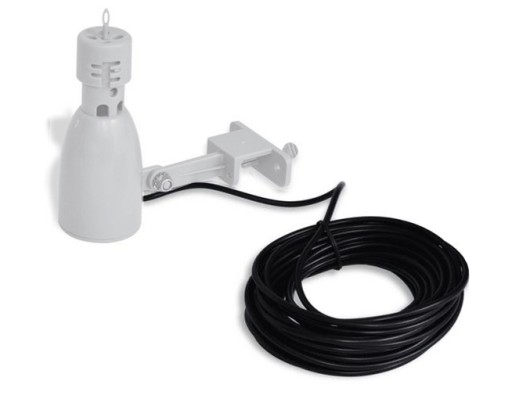

Sensor: detektor deszczu lub czujnik wilgotności- zewnętrzny, opcjonalny czujnik deszczu GB6995C lub wilgotności GB6996C, który po podłączeniu do sterownika zapobiega wykonywaniu nawadniania w deszczowe dni lub gdy poziom wilgotności gleby przewyższa ustalony poziom. Detektor nie załącza sterownika, lecz zapobiega załączaniu uprzednio nastawionego programu.

Przekaźnik pompowy- zewnętrzny, opcjonalny przekaźnik sterujący, dzięki któremu można załączać i wyłączać pompę zasilającą instalację nawodnieniową. Podłączany do zacisku M (Master) i C.

Elektrozawór nadrzędny- opcjonalny, dodatkowy elektrozawór, instalowany przed grupą elektrozaworów sekcyjnych. Jego instalacja podnosi niezawodność instalacji, lecz jednoczenie wprowadza dodatkowe opory przepływu. Podłączany do zacisku M (Master) i C.

Zacisk wspólny C (zwany potocznie ‘masą’, ‘common’)- zacisk obwodu wyjściowego do którego przyłącza się: po jednym kablu z każdego elektrozaworu, detektora deszczu, przekaźnika pompowego.

Specyfikacja sterownika

 Model wewnętrzny z dołączonym transformatorem 230V AC/24V AC.

 Sterownik produkowany w wersjach na max. 4 lub 8 sekcji.

 Możliwość zaprogramowania max. 2 niezależnych programów dla każdej sekcji, z których każdy może posiadać do 4 startów nawadniania dziennie (max. 8 startów nawadniania dziennie dla każdej sekcji).

 Czas pracy sekcji: ustawiany indywidualnie dla sekcji: od 1 minuty do maksymalnie 240 minut.

 Wybór dni nawadniania:

- indywidualny wybór dni tygodnia (pon-nie)

- odstęp w nawadnianiu: od nawodnienia codziennego do nawadniania w odstępach do max. 32 dni

- dni nieparzyste /parzyste

 Programowa współpraca z zewnętrznym detektorem deszczu/czujnikiem wilgotności (typu normalnie zwarty)

 Funkcja opóźnienia nawadniania (0-24h-48h-72h) ze współpracą z podłączonym detekorem/czujnikiem

 Baterie alkaliczne 2x 1.5V typu AA pozwalają na programowanie sterownika przed instalacją w docelowym miejscu i do podtrzymania

funkcji zegara.

 Tryb pracy ręcznej (MAN):

- jednorazowe załączenie programu lub grupy programów

- załączenie poszczególnej sekcji

- pozycja „STOP” zatrzymuje cykl nawadniania bądź programy automatyczne np. na czas deszczowej pogody bądź okresu zimowego.

Zawsze wybrać pokrętło w tej pozycji gdy nie jest podłączone zasilanie z transformatora, aby zapobiec wyładowaniu się baterii.

 Wyjście do sterowania przekaźnikiem pompowym bądź elektrozaworem nadrzędnym z możliwością przyporządkowania dla

konkretnego programu bądź sekcji, w przypadku podwójnego źródła zasilania bądź sterowania np. oświetleniem ogrodu.

Zasilanie

Sterownik zasilany jest jednocześnie: z dwóch alkalicznych baterii AA 1.5V (niezałączone) oraz zasilania sieciowego 24C AC poprzez dołączony transformator 230V 50Hz.

• WEJŚCIE TRANSFORMATORA: 230V AC 50Hz 150mA
• WYJSCIE TRANSFORMATORA: 24V AC 50Hz 800mA 19.2W
• WYJŚCIE: 24V AC 50Hz max 1A
• elektrozawory: max 0,75A (maksymalnie 2 sztuki o prądzie do 0,25A)
• obwód nadrzędny: max 0,25A
• Bezpiecznik: Ten model sterownika nie jest wyposażony w bezpiecznik topikowy.

Tryb ręczny i półautomatyczny

Sterownik oferuje różne tryby pracy ręcznej oraz tryb automatyczny. Więcej informacji o obsłudze sterownika podano w dalszej części instrukcji.

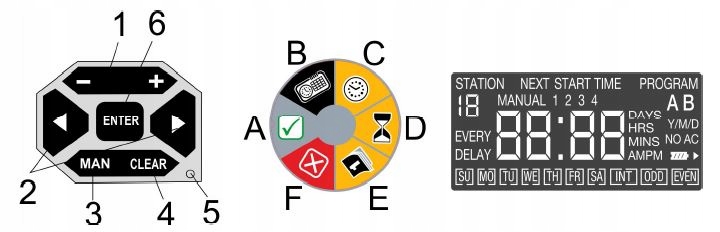

Elementy sterownika

1. Wyświetlacz LCD

Duży wyświetlacz LCD o wysokim kontraście w czytelny sposób pokazuje: bieżący czas oraz ustawienia programu nawadniania. Wyświetlane symbole są skorelowane z czynnością programowania i przyciskami kontrolnymi.

2. Przyciski sterujące

Sterownik jest wyposażony w pięć dużych przycisków (w tym dwa podwójne) dla ustawienia programu nawadniania oraz przycisk resetu. Wspólnie ze wskaźnikiem programowania widocznym na wyświetlaczu, przyciski służą do ustawienia: bieżącego czasu, czasu nawadniania, dni nawadniania, pory nawadniania i innych funkcji.

3. Pokrętło sterujące

Duże pokrętło służy do wyboru trybu pracy oraz wskazuje jednocześnie aktualny

tryb programowania:

A.  RUN Tryb pracy automatycznej (domyślne ustawienie pokrętła po zaprogramowaniu ustawień). W tym trybie wyświetla się aktualny

czas a jeśli ustawione jest nawadnianie naprzemienni e co 2s wyświetla się: czas i kolejna pora startu nawadniania. W przypadku gdy

nawadnianie jest aktualnie uruchomione wyświetlacz pokazuje naprzemiennie co 2 s: aktualny czas i pozostały czas nawadniania. W

pozycji RUN może pojawić się symbol baterii oznaczający konieczność jej wymiany na nową.

B. SET CLOCK Ustawienie czasu i daty: godziny, minuty, roku, miesiąca i dnia roku

C. START TIME Ustawienie pory startu nawadniania pierwszej sekcji

D. HOW LONG Ustawienie czasu trwania nawadniania każdej sekcji

E. HOW OFTEN Ustawienie dni nawadniania lub częstotliwości nawadniania

F.  OFF Wyłącza nawadnianie automatyczne, zapobiega wyładowaniu baterii przy braku podłączenia napięcia 24C z transformatora

4. Pokrywa/Listwa zaciskowa

Listwa podłączeniowa przewodów ukryta jest pod zdejmowaną na zatrzask pokrywą. Listwa umożliwia podłączenie przewodów wyjściowych i wyjściowych do sterownika (zasilania, elektrozaworów sekcyjnych, sensora, przekaźnika pompowego). Pod pokrywą znajduje się również komora na dwie baterie 1.5V służące do podtrzymania pamięci sterownika przy zaniku napięcia 24V zasilanego z sieci 230V.

5. Transformator 230V AC 50Hz / 24V AC (załączony)

Podłączany do zacisków 24VAC. Służy do zasilania elektrozaworów oraz zasilania części elektronicznej sterownika.
