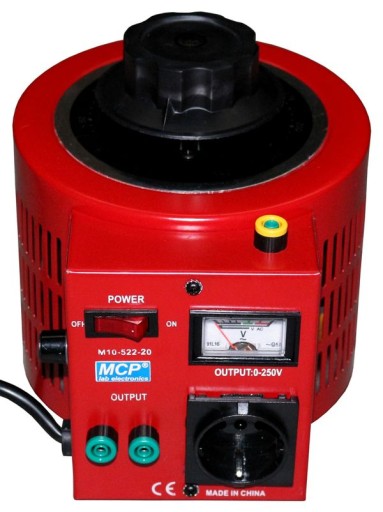

Регулирующий автотрансформатор М10-522-20 250/8 2кВА МКП

Autotransformator reg.  M10-522-20 250/8 2kVA MCP

• Wejście - kabel zasilający.

  05 i M10-522-50) zaciski laboratoryjne (tylko M1-522-50).

• Kompaktowa budowa.
• Wysoka efektywność i wygoda użycia.
• Wyjście – gniazda bananowe 4mm (oprócz M10-522-50), gniazda sieciowe (oprócz M10-522-

Wprowadzenie

Autotransformatory serii M10-522 to kompaktowe urządzenia charakteryzujące się stosunkowo niską masą i niezawodnym działaniem.

Urządzenia te znajdują zastosowanie w laboratoriach, szkołach itp., wszędzie gdzie potrzebna jest regulacja napięcia przemiennego, m.in. przy kontroli temperatury, regulacji prędkości, oświetlenia mocy itp.

Autotransformatory M10-522 wyposażone są w przewód zasilający na wejściu, a na wyjściu w gniazda bananowe bezpieczne 4mm (oprócz M10-522-50 – tu zaciski laboratoryjne) oraz gniazda sieciowe (dostępne tylko w modelach M10-522-10, M10-522-20, M10-522-30), dodatkowo każdy autotransformator posiada gniazdo uziemienia na obudowie.

Każdy autotransformator wyposażony jest w bezpiecznik chroniący przed przeciążeniem.

Specyfikacja

Napięcie wejściowe 220/230VAC

Napięcie wyjściowe 0~250VAC

Budowa

Autotransformator to transformator, w którym uzwojenie pierwotne jest jednocześnie wtórnym.

Uzwojenie pierwotne posiada stałe wyprowadzenia, natomiast jedno z zakończeń uzwojenia wtórnego jest ruchome (szczotka węglowa przesuwana po uzwojeniu). Pozwala to na płynną regulację napięcia wyjściowego. Schemat elektryczny autotransformatora przedstawiony jest poniższym rysunku.

DANE TECHNICZNE

• Autotransformator
• Cechy
• Wejściowy kabel zasilający zakończony wtykiem sieciowym
• Wskaźnik napięcia wyjściowego
• Wyjściowe gniazdo sieciowe
• Gniazda wyjściowe - bananowe bezpieczne 4mm
• Napięcie zasilania nominalne
• 230V/50Hz
• Napięcie wyjściowe
• 0-250V
• Moc znamionowa
• 2000VA
• Prąd obciążenia max.
• 8A
• Ilość Faz
• Jednofazowy
• Producent
• MCP
• Kraj pochodzenia
• Chiny
• Dystrybutor
• http://www.biall.com.pl
• Certyfikaty
• Oznakowanie CE (bezpieczeństwo i/lub EMC)
• Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)

DANE OGÓLNE

• Wymiary i masa-Wys. (Dł.) [mm]Szer. [mm]Głęb. [mm]Masa [g]190 185 210 8kg
