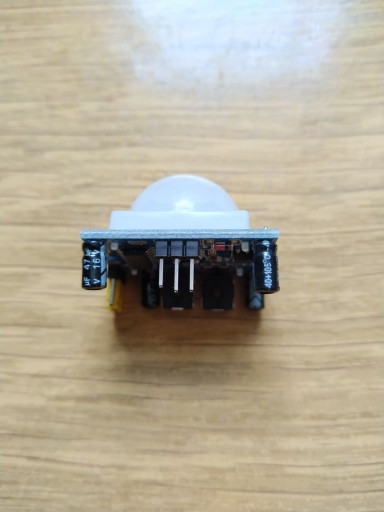

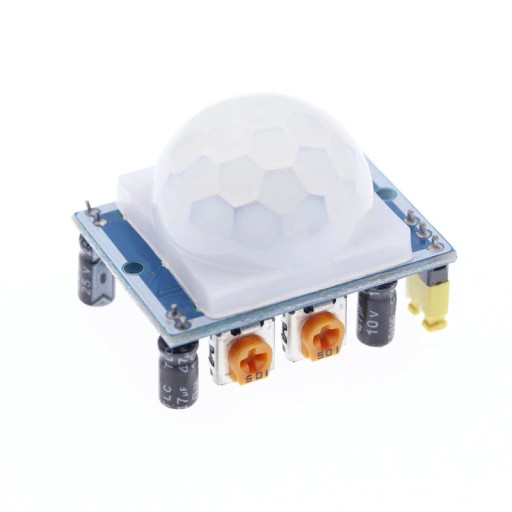

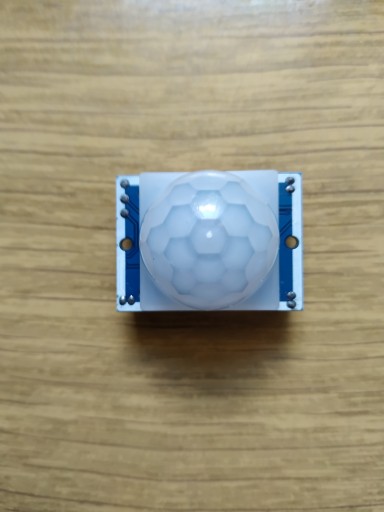

Модуль детектора движения PIR HC-SR501, Arduino

Moduł PIR czujnik detektor ruchu HC-SR501 do Arduino, raspberry pi itd.

• Napięcie zasilania: od 4.5 V do 20 V,
• Napięcie wyjściowe: od 0V do 3V,
• Zakres pomiarowy: do 7 m,
• Pobór prądu: 50 uA,
• Kąt widzenia: do 100°,
• Wymiary: 32mm x 24mm x 22mm,
• Temperatura pracy: od -20 °C do 80 °C.

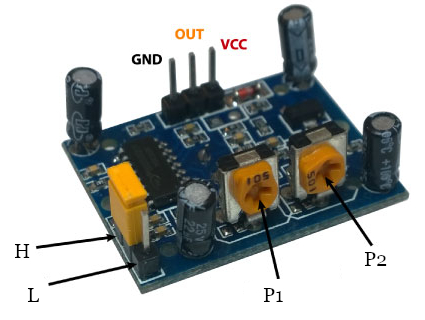

Sposób użycia:

• GND - masa,
• VCC - zasilanie,
• OUT - wyjście,
• H - zworka w pozycji H. Po wykryciu obiektu wyjście osiąga stan wysoki i utrzymuje ten stan przez cały czas wykrycia ruchu,
• L - zworka w pozycji L. Po wykryciu obiektu wyjście osiąga stan wysoki tylko raz a następnie przechodzi w stan niski niezależnie od tego czy ruch dalej występuje,
• P1 - regulacja czułości,
• P2 - czas trwania stanu wysokiego po wykryciu ruchu.
