HC-SR501 Модуль детектора движения Arduino PIR

Czujnik ruchu mini PIR (typ HC-SR501 lub zamiennik) z maskownicą 75x75mm ze stali nierdzewnej  pokrytej dekorem drewnopodobnym, przystosowany do montażu w standardowej puszce podtynkowej fi60mm

Kupując na tej aukcji otrzymasz:

• czujnik mini PIR typ HC-SR501 (lub zamiennik)
• adapterek czujnika zmieniający logikę działania
• czarną tulejkę ograniczającą kąt widzenia (montowana w otworze maskownicy)
• maskownicę czujnika (75x75mm) wykonaną ze stali nierdzewnej 1mm w okleinie drewnopodobnej

Zastosowanie

• SYSTEM INTELIGENTNEGO OŚWIETLENIE SCHODÓW (np. ze sterownikami firmy Nowoster dostępnymi na innych aukcjach)
• SYSTEMY ALARMOWE
• AUTOMATYCZNE OŚWIETLENIE, WENTYLACJA ITP.

Opis czujnika mini PIR

Czujnik PIR (pasywny czujnik podczerwieni) służy do wykrywania ruchu.

Dane techniczne

• Napięcie zasilania:  5-20V DC
• w momencie zadziałania czujnik z adapterem daje na wyjściu zero logiczne (zwiera do masy)

Czujki mini PIR sprawdzą się najlepiej na schodach, które znajdują się między dwiema ścianami. Zasięg czujek PIR jest duży, sięga 6-7 metrów. Wskazane więc jest, aby naprzeciw miejsca montażu czujki znajdowała się przeszkoda (najlepiej ściana), która ograniczy pole widzenia czujki.

Inną, dobrze sprawdzającą się opcją, jest montaż czujek mini PIR na suficie, skierowanych w dół. Działają one wtedy na zasadzie kurtyny, ich obszar widzenia ma kształt zbliżony do stożka. Tak umiejscowione czujki radzą sobie z wykrywaniem ruchu na schodach, których dolne stopnie wysunięte są przed ścianę.

Specyfiką piroelektrycznych czujników ruchu jest czas potrzebny na tzw. ustabilizowanie tła. W przypadku zastosowania czujki mini PIR wraz ze sterownikiem schodowym, należy pamiętać, iż bezpośrednio po załączeniu zasilania systemu oświetlenia czujniki będą w fazie stabilizacji tła. Mogą one w tym czasie podawać fałszywe sygnały, tzn. wzbudzać się (wykrywać ruch), mimo, iż nikt nie wchodził na schody. Czas potrzebny na stabilizację po podaniu zasilania to zazwyczaj około 1 minuty. Bardziej zaawansowane modele naszych sterowników oświetlenia LED mają funkcję opóźnienia startu. Umożliwia ona określenie czasu na stabilizację czujek - w tym czasie sygnał podawany z czujników mini PIR jest ignorowany przez sterownik i oświetlenie na schodach nie jest załączane.

Prezentowana czujka mini PIR posiada mały dodatkowy element, tzw. adapter. Jest on niezbędny do prawidłowej współpracy czujki ze sterownikami oświetlenia schodów Nowoster (za wyjątkiem modeli dedykowanych do czujek PIR, np. wersja sterownika 11-17k LCD). Adapter pełni trzy funkcje, jednak to pierwsza jest istotą jego działania:

1. odwracanie logiki działania czujki mini PIR (typ HC-SR501 lub zamiennik): 0 logiczne na wyjściu, czyli zwarcie do masy
2. ułatwienie montażu przewodów - adapter posiada złącze zaciskowe. Opis wejść umieszczony jest na płytce adaptera (- out +).
3. niwelowanie wpływu ewentualnych zakłóceń.

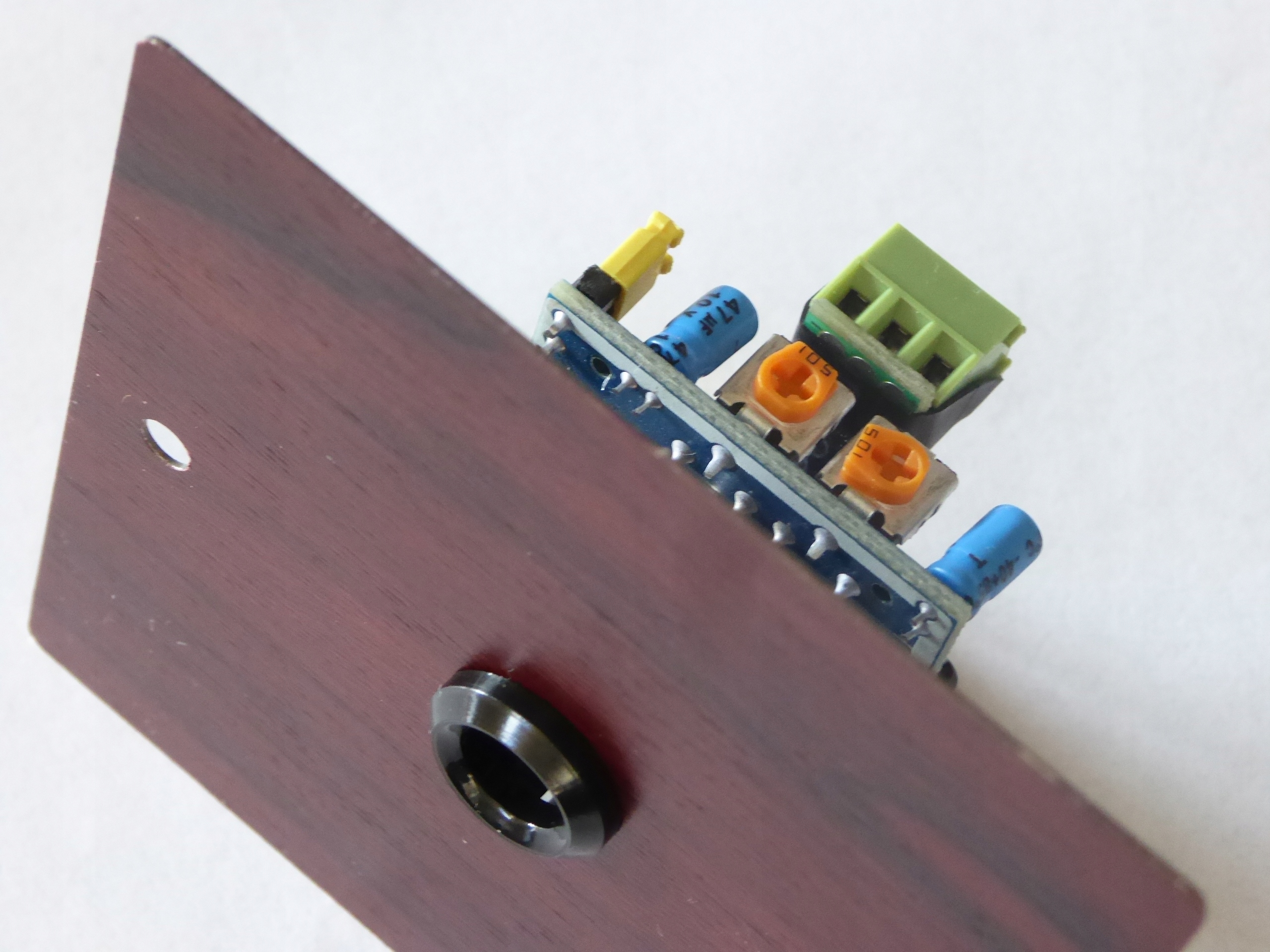

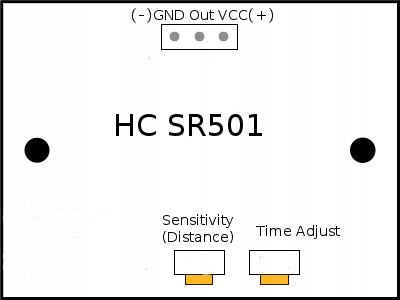

Na czujniku mini PIR producent umieścił dwa potencjometry:

• T (time) - przy jego pomocy reguluje się czas załączenia czujnika PIR. W przypadku zastosowania na schodach (np. ze sterownikiem schodowym dostępnym na innych aukcjach) zalecamy zmniejszyć ten czas do minimum (potencjometr maksymalnie w lewo.
• S (sensitivity) - regulujemy nim czułość czujnika. W większości przypadków czujnik działa poprawnie przy potencjometrze ustawionym na środku. W zależności od zastosowania czujnika czułość można odpowiednio zwiększyć/ zmniejszyć.

Uwaga: niektóre czujniki mogą nie posiadać oznaczeń T i S na płytce drukowanej przy potencjometrach. Jest to uzależnione od partii produkcyjnej/ producenta i nie stanowi wady czujnika.

Maskownice

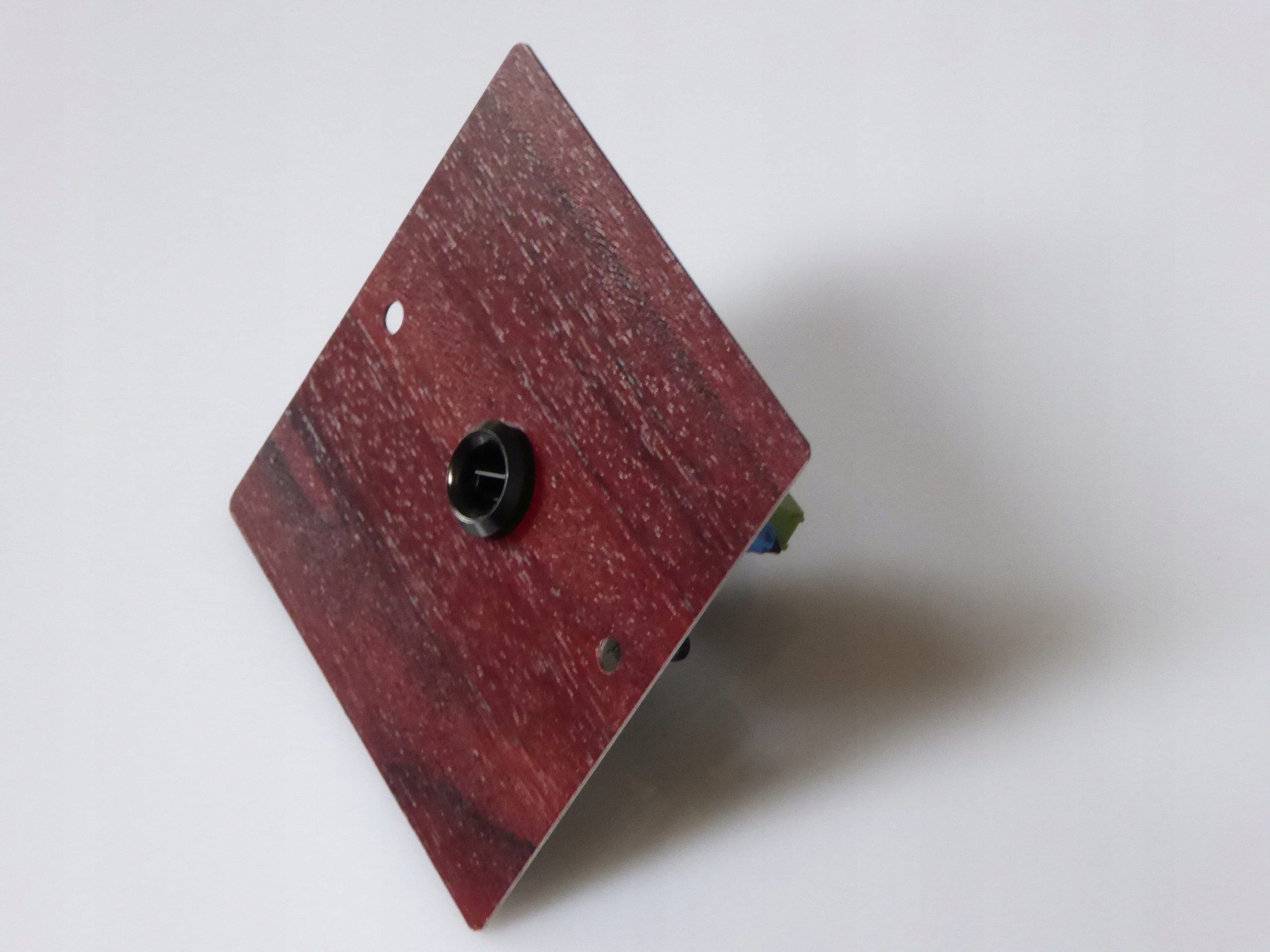

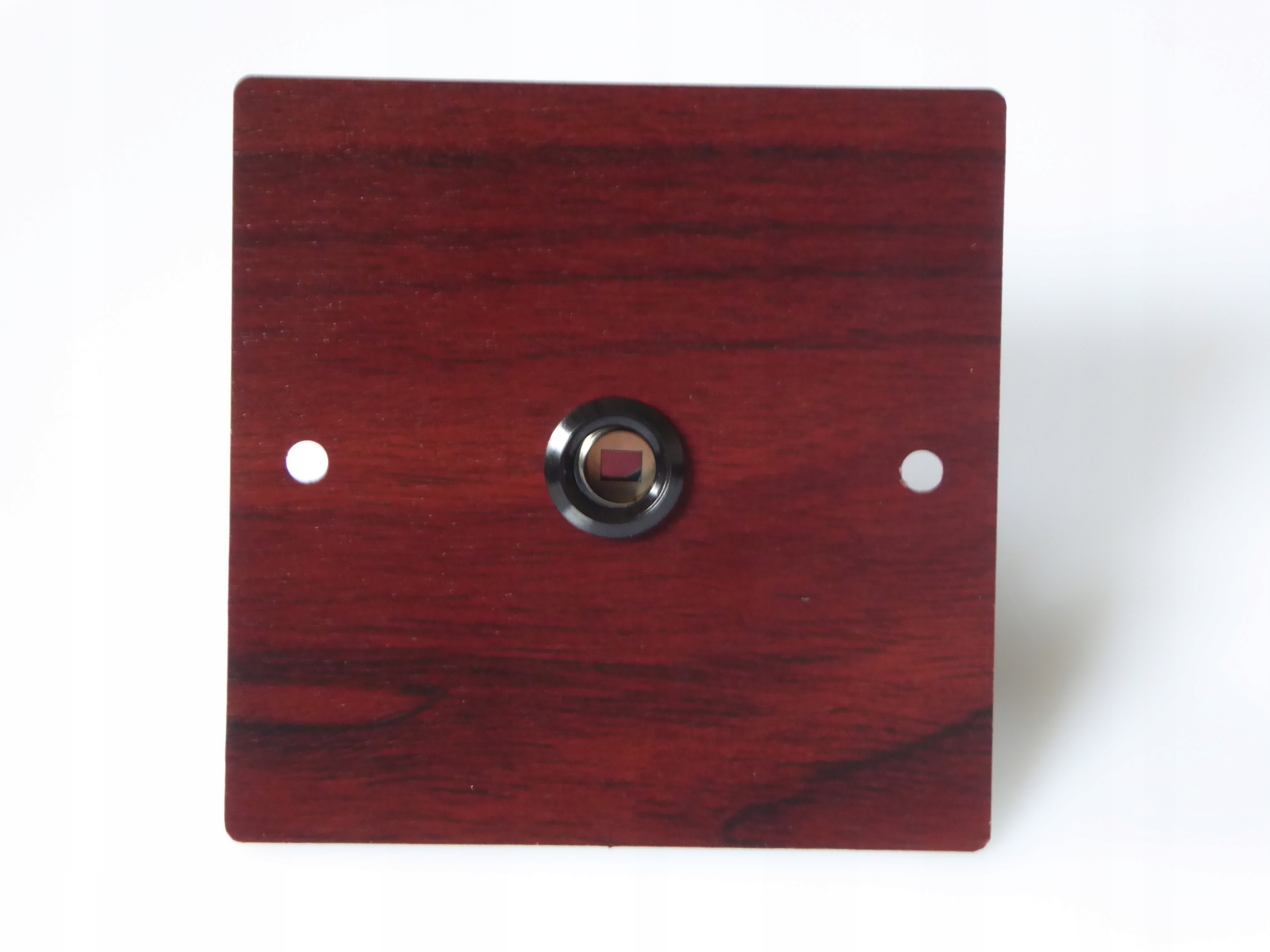

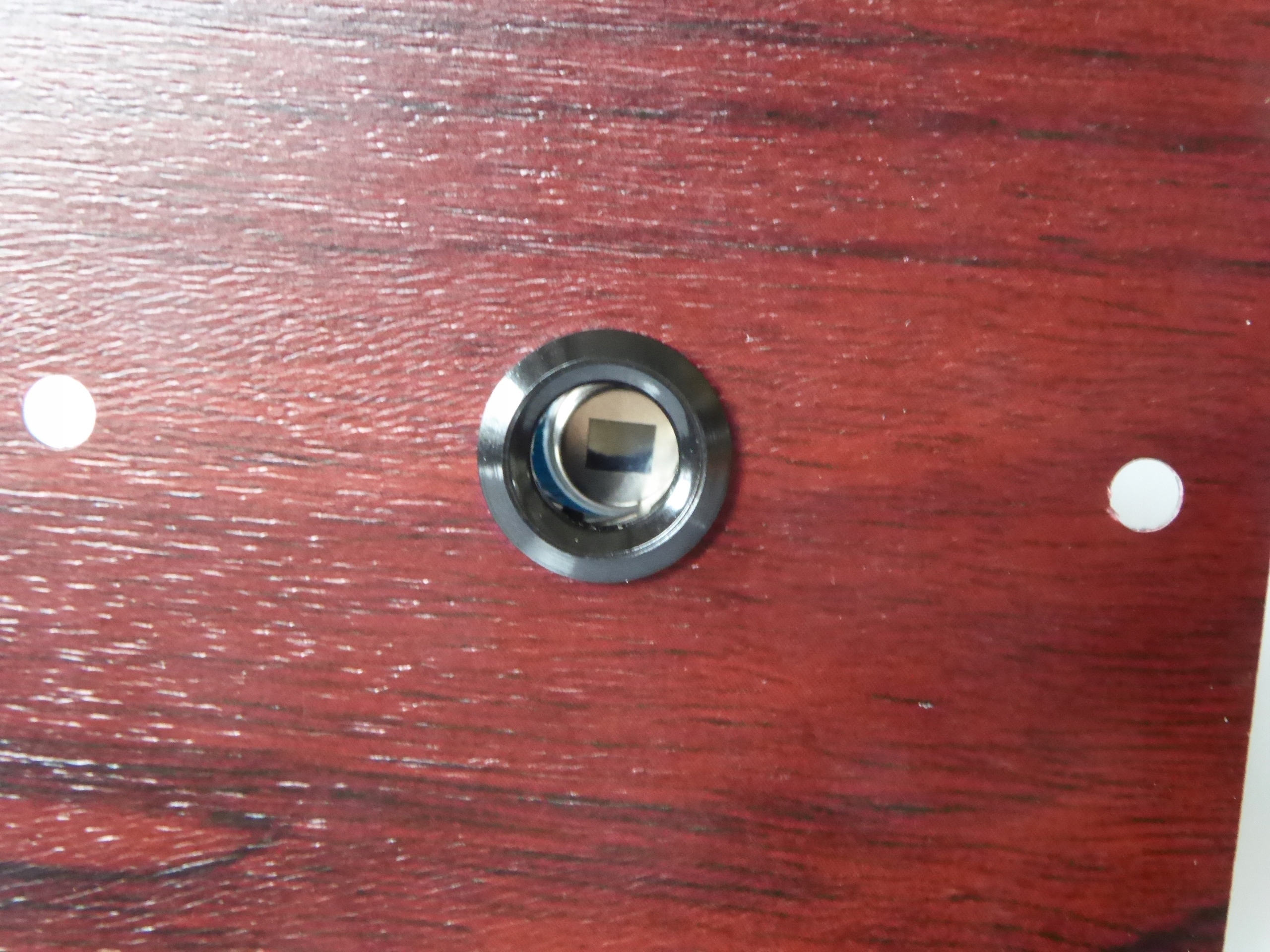

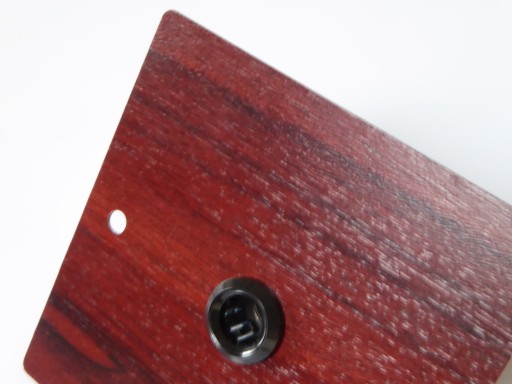

Maskownice wykonane są ze stali nierdzewnej o grubości 1mm i od strony widocznej pokryte okleiną drewnopodobną. Maskownice w części centralnej posiadają otwór główny, za którym po montażu znajduje się element PIR czujnika. Pozostałe 2 otwory to otwory montażowe - umożliwiają przykręcenie maskownicy do puszki podtynkowej.

Sposób montażu

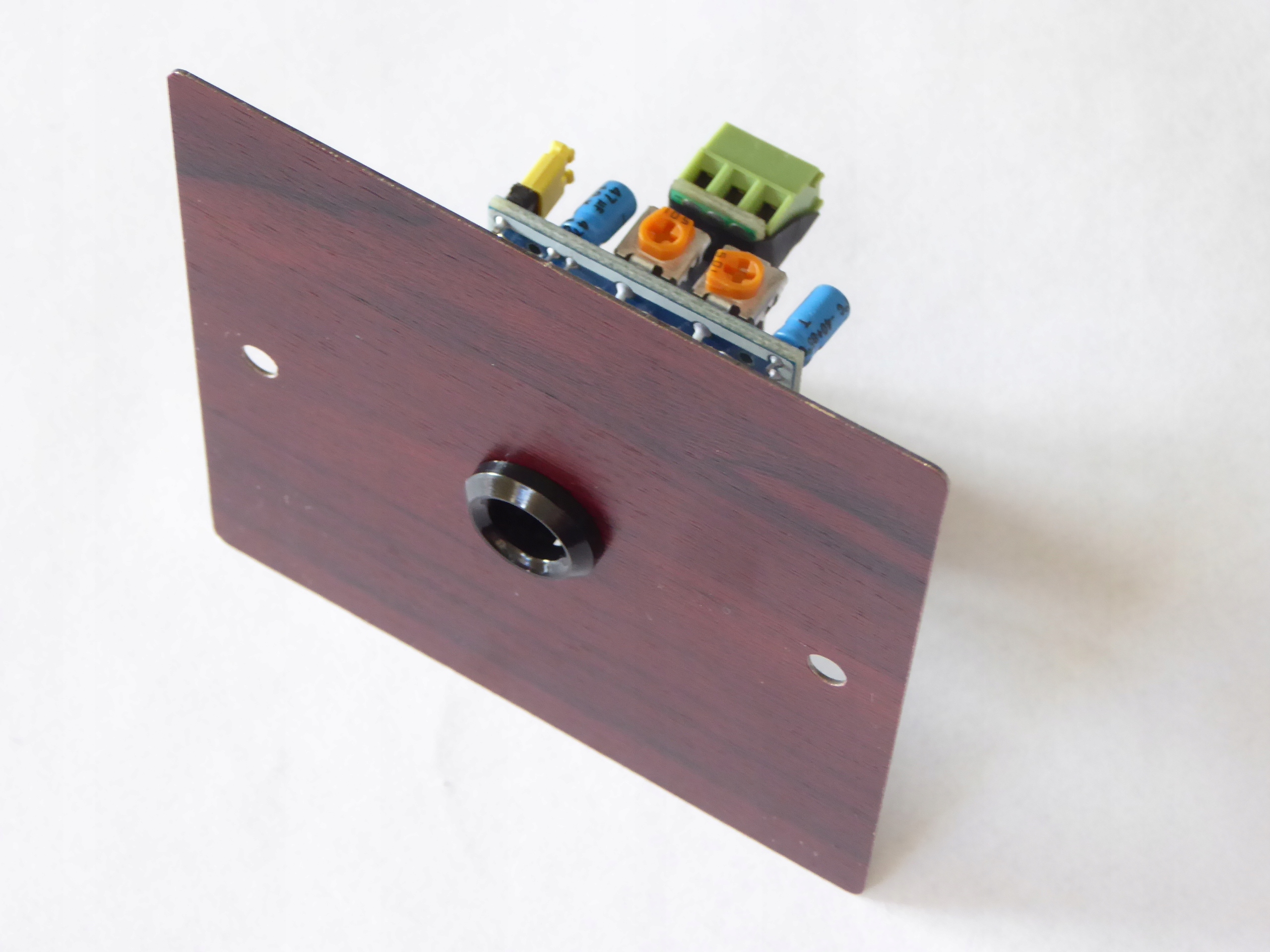

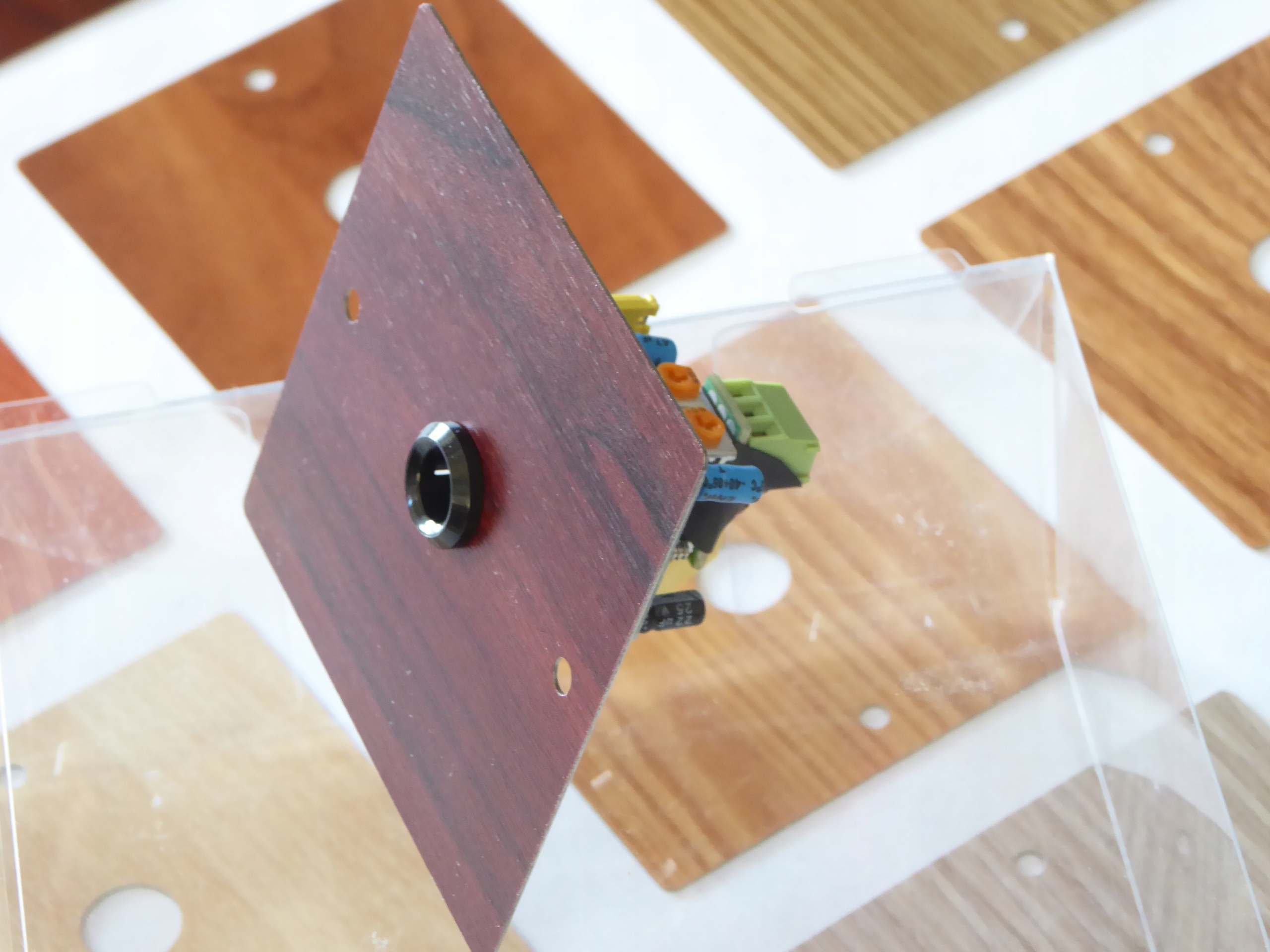

Czujnik PIR mocowany jest do maskownicy w sposób niewidoczny od strony reprezentacyjnej. W otworze centralnym maskownicy należy umieścić większą czarną plastikową tulejkę, która ogranicza kąt widzenia elementu PIR. W przypadku, gdy kąt widzenia czujki po zastosowaniu dużej tulejki okaże się jeszcze zbyt szeroki, można go ograniczyć umieszczając mniejszą z tulejek wewnątrz dużej. Maskownicę z czujką należy przykręcić do standardowej puszki podtynkowej fi60mm.

Osadzając puszkę przeznaczoną na czujnik PIR w ścianie proszę zwrócić uwagę na jej poprawne zorientowanie względem podłoża. Odchylenia od pionu/ poziomu będą skutkowały skośnym położeniem maskownicy po jej przykręceniu do puszki.

Kolorystyka maskownic

Maskownice dostępne są w 12 okleinach drewnopodobnych do wyboru (proszę napisać w formularzu wyboru formy płatności i opcji dostawy, jaki kolor mamy wysłać!)
