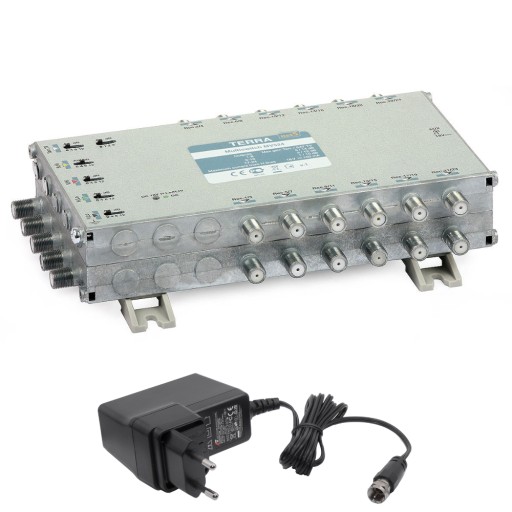

Multiswitch MV-524 regulacja wzm + zasilacz TERRA

Multiswitch MV-524 Terra klasa A, 5-wejściowy 24-wyjściowy z regulacją wzmocnienia IF

+ Zasilacz impulsowy PS182F 18V 2A do multiswitchy Terra MV

W komplecie znajduje się zasilacz do multiswitcha.

Multiswitche serii MV zaprojektowane zostały w sposób umożliwiający pracę w średnich i dużych zbiorczych instalacjach telewizyjnych RTV+SAT. Mogą być również stosowane w mniejszych instalacjach domowych.

Cechy wyróżniające

• multiswitch radialny
• wbudowana prekorekcja charakterystyki kabla
• grupowanie wyjść pod względem poziomu wyjściowego
• separacja pomiędzy wejściami większa niż 30 dB
• aktywny tor sygnału naziemnego
• odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

Multiswitch MV-524 posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T odbywa się za pomocą dedykowanych przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w stosunku do rozwiązań tradycyjnych, bazujących na potencjometrach.

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia. Wysoki poziom sygnału wyjściowego, wbudowana prekorekcja charakterystyki tłumienia przewodów koncentrycznych oraz stopniowanie tłumienia na wyjściach multiswitcha umożliwia budowanie dużych instalacji, w których długość przyłączy abonenckich sięgać może nawet 80m.

Najwyższa jakość

Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche TERRA to gwarancja najwyższej jakości.

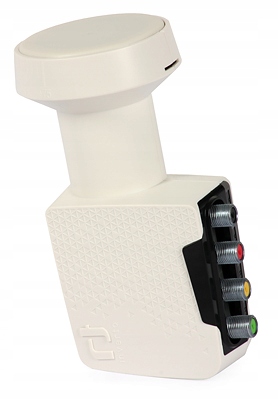

Do multiswitchy zawsze stosujemy konwerter typu QUATTRO

Dane techniczne:

Pasmo pracy [MHz]:

• SAT: 950 - 2400,
• DVB-T/Radio: 47 - 790

Wzmocnienie (prekorekcja ch-ki tłumienia przewodu) [dB]:

• SAT wyjścia 1-8: 5...14, wyjścia 9-16: 4...12, wyjścia 17-24: 3...10
• DVB-T/Radio wyjścia 1-8: -1...5, wyjścia 9-16: -2...3, wyjścia 17-24: -3...1

Regulacja wzmocnienia [dB]

• SAT: 12, krok 4dB
• DVB-T/Radio: 15, krok 1dB

Max. poziom sygnału SAT (IMD3=35dB) [dBμV]: 105

Max. poziom sygnału TV naziemnej (IMD3=60dB) [dBμV]

• wyjścia 1-8: 86
• wyjścia 9-16: 84
• wyjścia 17-24: 82

Separacja wejść SAT [dB]: > 30

Separacja wyjść [dB]

• pasmo SAT: > 27
• pasmo DVB-T: > 35

Klasa ekranowania: A

Pobór prądu z odbiornika [mA]: < 65

Maksymalny pobór prądu z linii H oraz zewnętrznego źródła zasilania: 18V 100mA

Sygnały sterujące: 14/18V, 0/22kHz

Zakres temperatur pracy [ºC]: -20...+50

Wymiary [mm]: 227x135x50

Masa [kg]: 1,5
